Elektrische Installation
4 4

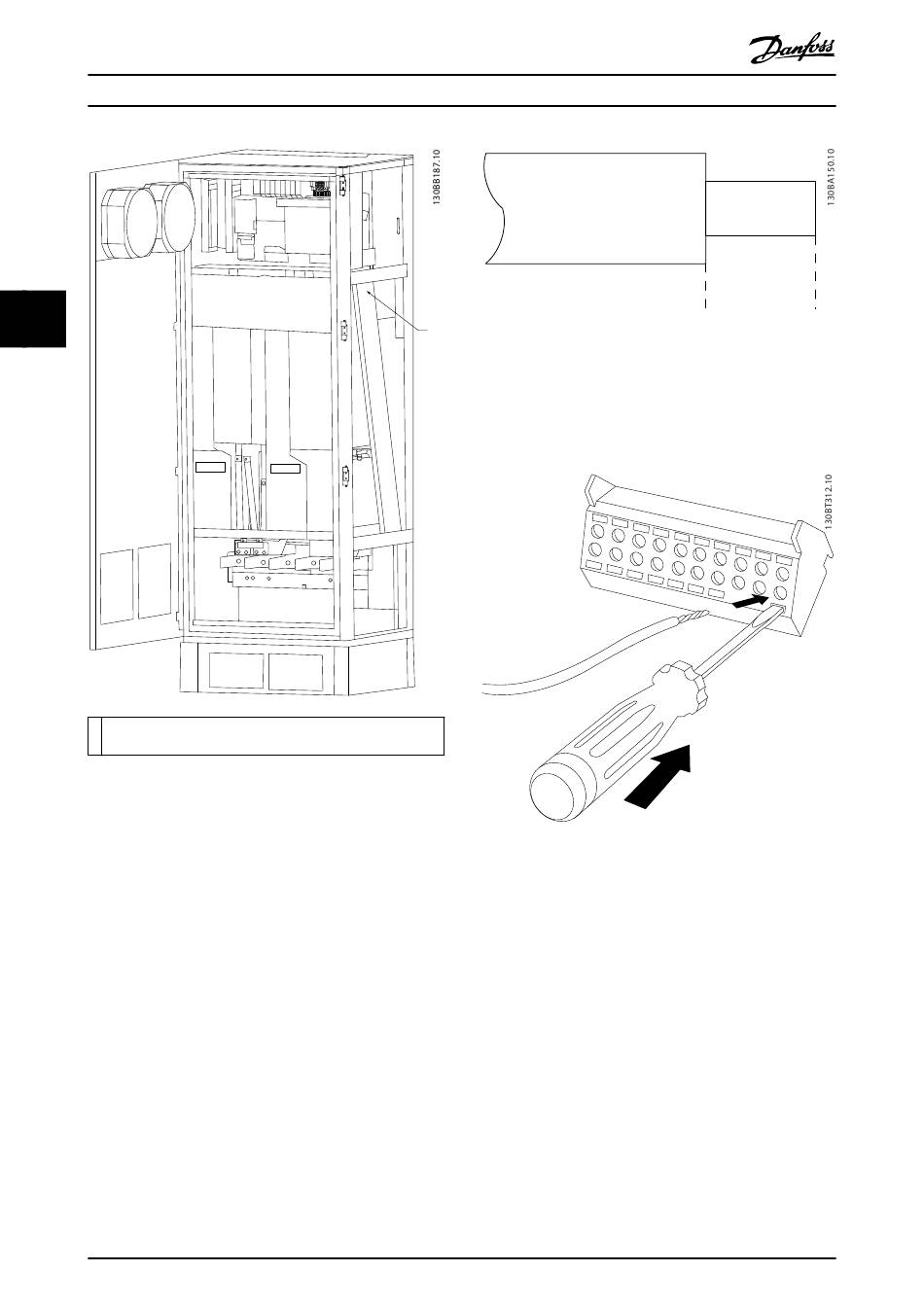

1 Verlegungsweg für die Steuerkartenverkabelung im Frequen-
zumrichterschaltschrank.
Abbildung 4.8 Steuerkartenverkabelungsweg bei Baugröße
F18
4.8.2 Zugang zu den Steuerklemmen
Alle Klemmen zu den Steuerleitungen befinden sich unter
dem LCP (sowohl LCP des Filters und des Frequenzum-
richters). Auf diese greifen Sie durch Öffnen der Tür des
Geräts zu.
4.8.3 Elektrische Installation,
Steuerklemmen
So schließen Sie das Kabel an der Klemme an:
1. Entfernen Sie 9–10 mm der Isolierung vom
Kabelende.
44
®
VLT AQUA Drive FC 202 Low Harmonic Drive
Abbildung 4.9 Abzuisolierende Länge
1
Abbildung 4.10 Einsetzen der Kabel in den Klemmenblock
So entfernen Sie das Kabel aus der Klemme:
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
2. Führen Sie einen Schraubendreher (max. 0,4 x
2,5 mm) in die quadratische Öffnung ein.
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
1. Führen Sie einen Schraubendreher (max. 0,4 x
2,5 mm) in die quadratische Öffnung ein.
2. Ziehen Sie das Kabel heraus.
9 - 10 mm
(0.37 in)
MG21B303
