Einführung
1 1
1
18
17
1 Bedieneinheit (LCP)
2 Aktivfilterkarte (AFC)
3 Vorladekreiswiderstände
4 Metalloxidvaristor (MOV)
5 Wechselstromkondensator-Entladeplatine
6 LC-Drossel
7 HI-Drossel
8 Zirkulationslüfter
9 IGBT-Sicherungen

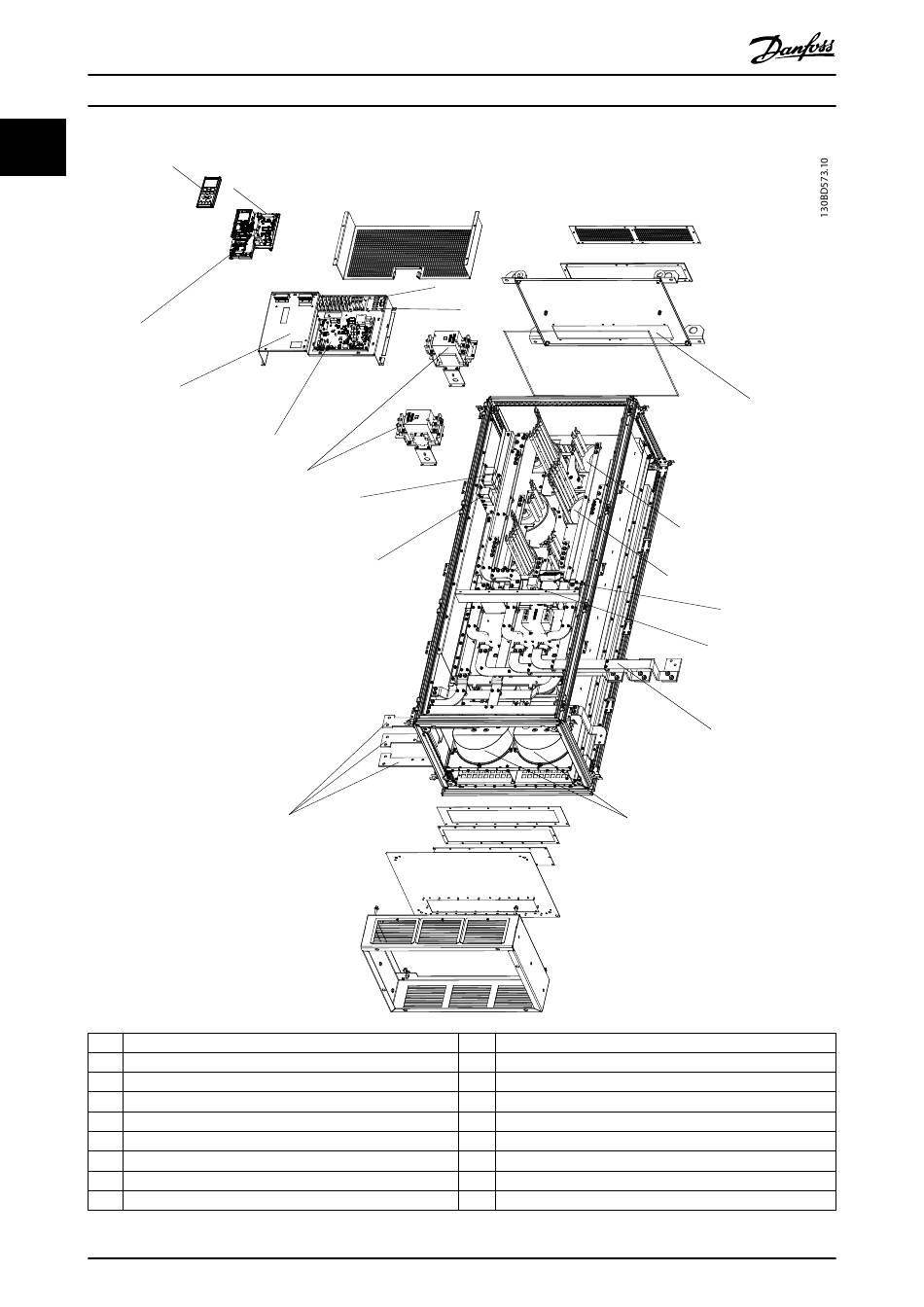

Abbildung 1.7 Gehäusegröße F18, Filterschrank
12
®
VLT AQUA Drive FC 202 Low Harmonic Drive
2
16
15
14
13
12
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
3
4
10 Netzstromschienen an Frequenzumrichtereingang
11 Kühlkörperlüfter
12 Netzklemmen (R/L1, S/L2, T/L3) von Optionsschrank
13 EMV-Gegentaktfilter
14 EMV-Gleichtaktfilter
15 Netzschütz
16 Leistungskarte
17 Steuerkarte
18 LCP-Träger
5
6
7
8
9
10
11
MG21B303
