Mechanische Installation

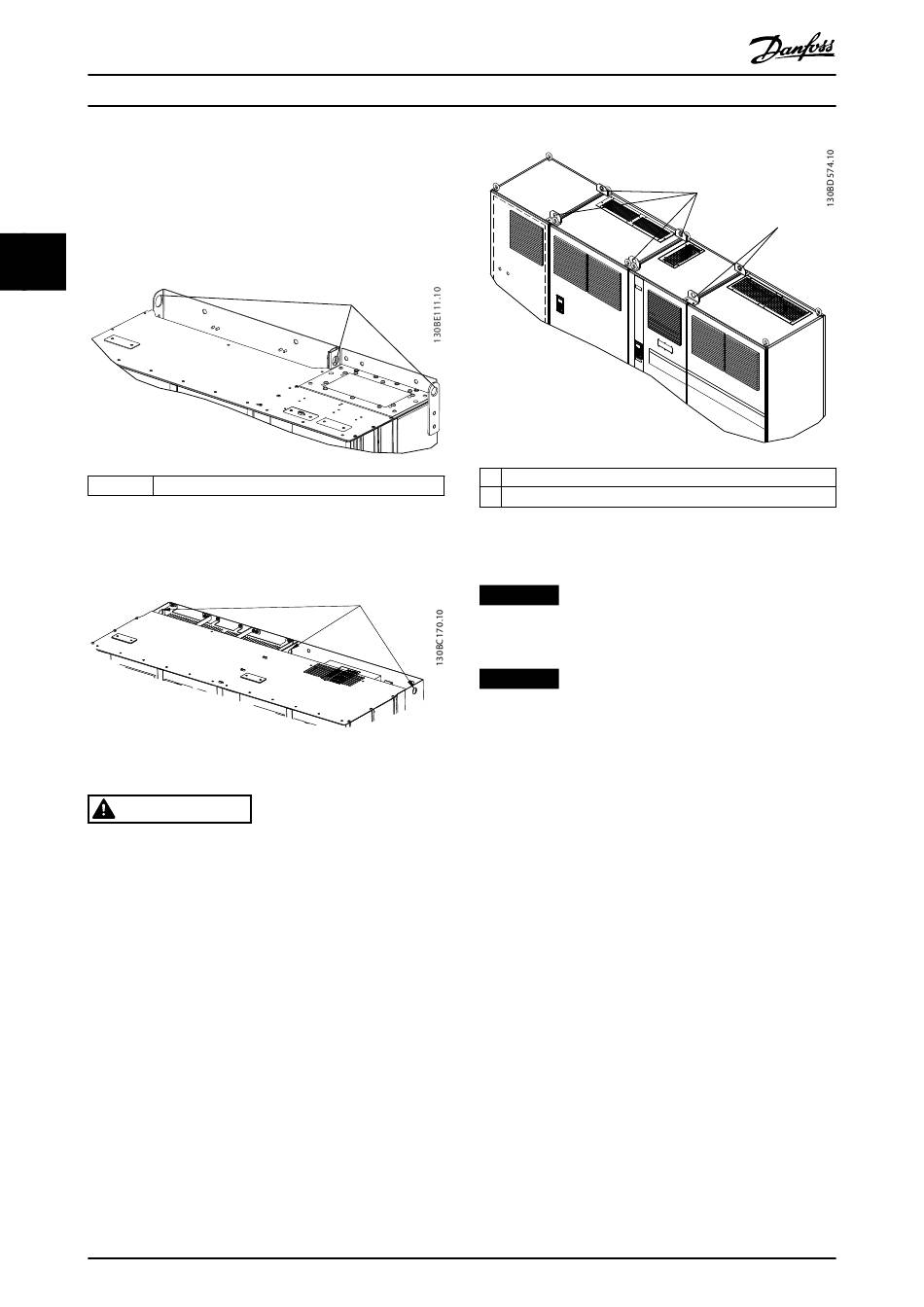

3.3.2 Heben
Heben Sie den Frequenzumrichter an den dafür
vorgesehenen Hebeösen an. Verwenden Sie bei allen
Geräten der Baugröße D eine Traverse, um ein Verbiegen
3 3
der Hebeösen des Frequenzumrichters zu vermeiden.
1 Hebeösen
Abbildung 3.5 Empfohlenes Hebeverfahren, Baugröße
D1n/D2n
Abbildung 3.6 Empfohlenes Hebeverfahren, Baugröße E9
WARNUNG
Die Traverse muss dem Gewicht des Frequenzumrichters
standhalten können. Siehe Kapitel 8.2 Abmessungen für
das Gewicht der verschiedenen Baugrößen. Der
maximale Durchmesser der Stange beträgt 2,5 cm. Der
Winkel zwischen Frequenzumrichter-Oberkante und
Hubseil sollte mindestens 60° betragen.
24
®
VLT AQUA Drive FC 202 Low Harmonic Drive
1
1
2
Abbildung 3.7 Empfohlenes Hebeverfahren, Baugröße F18
HINWEIS
Lifting Holes
Auch das Heben der Gerätebaugröße F mit einer
Traverse ist zulässig.
HINWEIS
Der F18-Sockel ist separat verpackt und in der Lieferung
enthalten. Montieren Sie den Frequenzumrichter auf dem
Sockel an seiner endgültigen Position. Der Sockel
ermöglicht ordnungsgemäße Luftzirkulation und
Kühlung.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Hebeösen für den Filter
Hebeösen für den Frequenzumrichter
1
2
