Danfoss VLT AQUA FC 202 Produkthandbuch Seite 18

Einführung
1 1
16
15
14
13
12
11
10
1 Lüftertransformator
2 Zwischenkreisdrossel
3 Obere Abdeckplatte
4 MDCIC-Platine
5 Steuerkarte
6 Schaltnetzteilsicherung und Lüftersicherung
7 Motorausgangsstromschiene
8 Bremsausgangsstromschiene

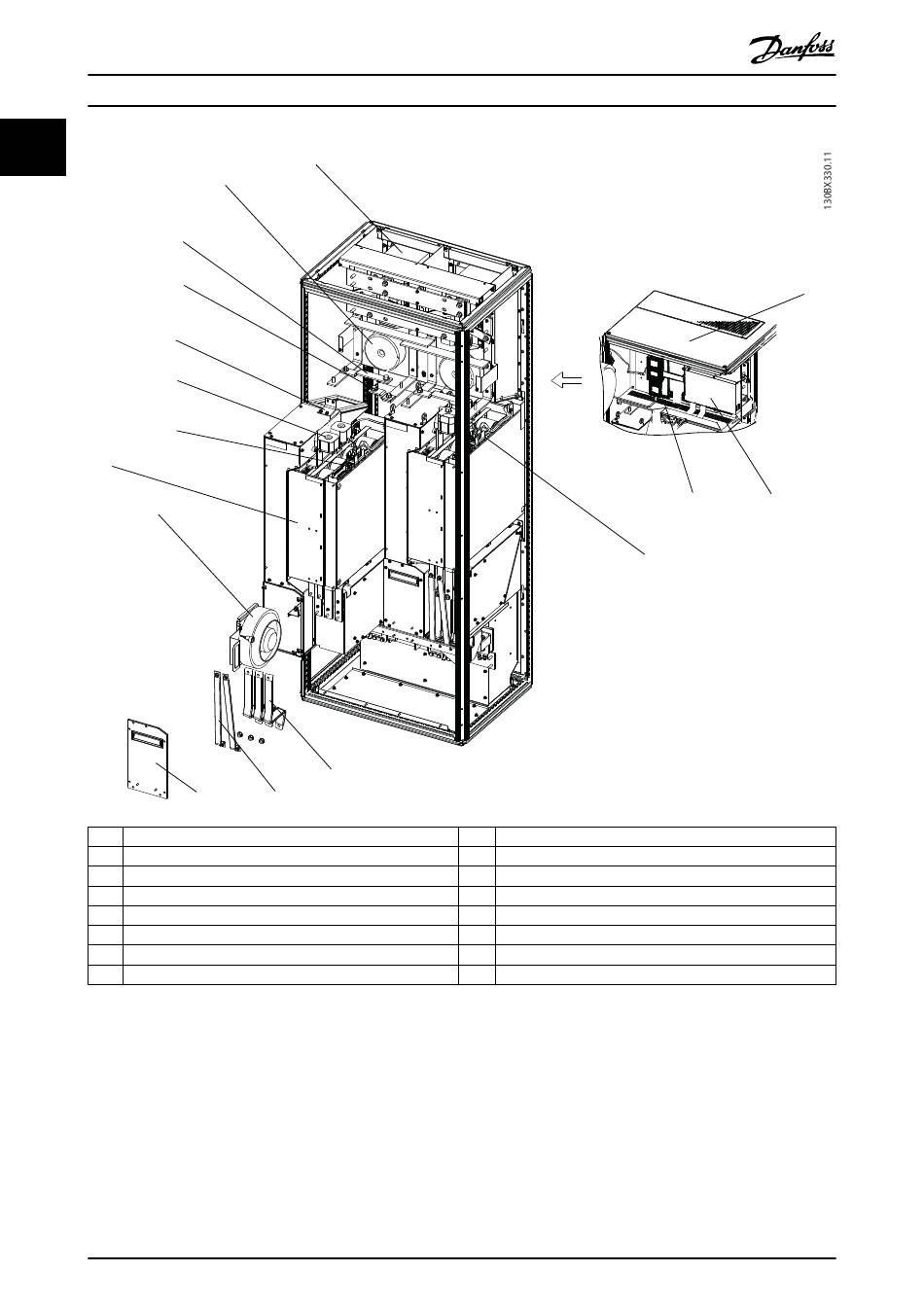

Abbildung 1.9 Gehäusegröße F18, Wechselrichterschrank
14
®
VLT
2
1
7
9 8
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
AQUA Drive FC 202 Low Harmonic Drive
9 Lüftertürabdeckung
10 Modul-Kühlkörperlüfter
11 Wechselrichtermodul
12 Schaltschrankanschlüsse
13 DC-Sicherung
14 Befestigungskonsole
15 (+) Gleichspannungszwischenkreisstromschiene
16 (-) Gleichspannungszwischenkreisstromschiene
3
5
4
6
MG21B303
