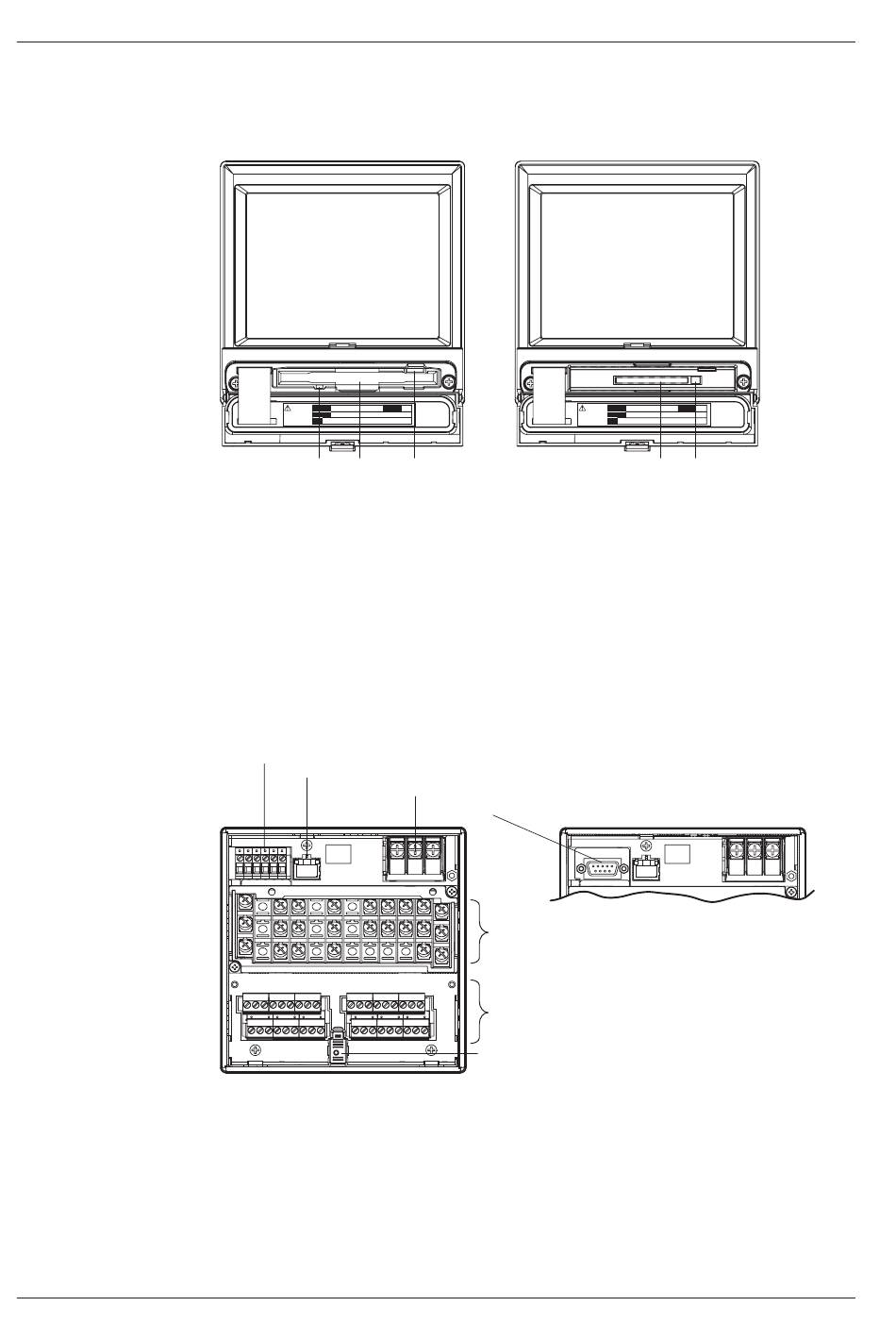

3.1 Bezeichnung und Funktion der Komponenten
Einschub für Diskette/CompactFlash-Speicherkarte
Rückansicht
3-2
Der Einschub für Diskette oder CompactFlash-Speicherkarte ist nach dem Öffnen der
Frontklappe zugänglich. Bei Modellen ohne externes Speicherlaufwerk ist jedoch kein
Einschub vorhanden.
Do not remove
MODEL
STYLE
the cover.
SUFFIX
Repair by trained
NO.
personal only.
3
1
1.
Einschub für Diskette/CompactFlash-Speicherkarte
Je nach bestellter Ausführung ist das Gerät mit einem Diskettenlaufwerk oder
einem Einschub für CompactFlash-Speicherkarten ausgestattet.
2.
Auswurftaste
Wird zum Auswerfen des Speichermediums verwendet.
3.
Zugriffsanzeige Diskettenlaufwerk
Wenn vom Schreiber Daten auf das externe Medium geschrieben oder von ihm
gelesen werden, leuchtet die Anzeige auf.
Die auf der Rückseite angebrachten Klemmenblöcke und Anschlüsse hängen von Ihren
Bestellangaben ab.
Anschluss für serielle Schnittstelle RS-422A/485 (nur wenn spezifiziert)
Ethernet-Schnittstellenanschluss 10BASE-T (nur wenn spezifiziert)
Zur Beschreibung der Verdrahtung der Ein-/Ausgangssignalleitungen und der Spannungs-
versorgungsleitungen siehe Kapitel 2 „Installation und Verdrahtung".
Zur Beschreibung der Verwendung der Kommunikationsschnittstellen siehe „Recorder Commu-
nication Interface User's Manual" .
2
Spannungsversorgungsklemmen / Schutzerdeklemme
Anschluss für serielle Schnittstelle RS-232 (nur wenn s
Optionklemmenblock
Messeingangsklemmenblock
Messkreise für Vergleichsstellenkompensation
sind eingebaut. Abdeckung darf nicht entfernt werden.
Do not remove
MODEL
STYLE
the cover.
SUFFIX
Repair by trained
NO.
personal only.
1
2
3-, 6-, 12-Kanal-Recorder
