6.8 Einstellung der Skalen
Einstellpositionen
6-14
Skalenteilung, Skalenposition im Trendbildschirm
• Erster Kan./Letzter Kan.
Wählen Sie den gewünschten Kanalbereich. Der Kanalbereich gilt auch für die ande-
ren Einstellpositionen des Einstellbildschirms.
• Trendkurve
• Teilung
Stellen Sie die Anzahl der Skalenteilungen von [4] bis [12] ein. Zusätzlich steht
noch die Einstellung [C10] zur Verfügung. Wird [C10] eingestellt, wird die Skala
durch Haupt-Teilstriche in zehn gleiche Teile eingeteilt, und die Skalenwerte wer-
den an den Positionen 0, 30, 50, 70 und 100 % angezeigt.
Hinweis
In den Balkenanzeigen werden nur die Haupt-Skalenteilungen angezeigt.
• Skalenposition
Wählen Sie die Skalenposition für die Trendanzeige von [1] bis [6]. Werden die
Trendkurven vertikal angezeigt, ist die oberste Position [1] und die unterste [6]. Bei
horizontaler Anzeigerichtung der Trendkurven beginnt Position [1] am rechten
Bildschirmrand, die weiteren Positionen bis [6] schließen sich links davon an.
Für Kanäle, für die keine Skala angezeigt werden soll, geben Sie bitte [Aus] ein.

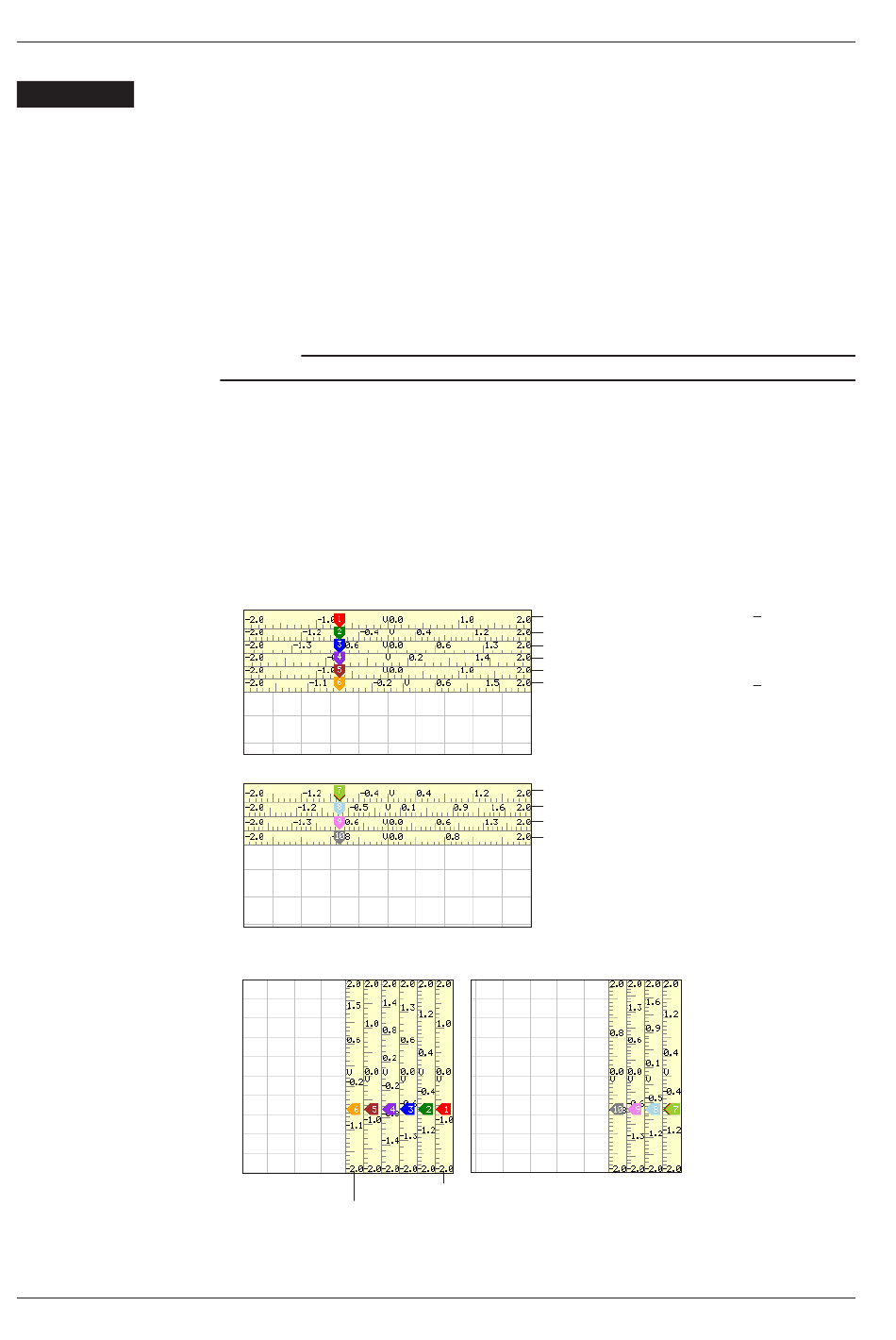

Nachfolgend finden Sie ein Beispiel, bei der die Skalen aller Kanäle eingeschaltet
sind, jeweils mit verschiedener Skalenteilung.
• Bei vertikaler Anzeigerichtung der Trendkurven:
• Bei horizontaler Anzeigerichtung der Trendkurven:
Skalenposition 6
Beispiel für 4 Skalenteilungen
Beispiel für 5 Skalenteilungen
Beispiel für 6 Skalenteilungen
Beispiel für 7 Skalenteilungen
Beispiel für 8 Skalenteilungen
Beispiel für 9 Skalenteilungen
Beispiel für 10 Skalenteilungen
Beispiel für 11 Skalenteilungen
Beispiel für 12 Skalenteilungen
Beispiel für Skalenteilung C10
Skalenposition 1
Skalenposition 1
Skalenposition 6
3-, 6-, 12-Kanal-Recorder
