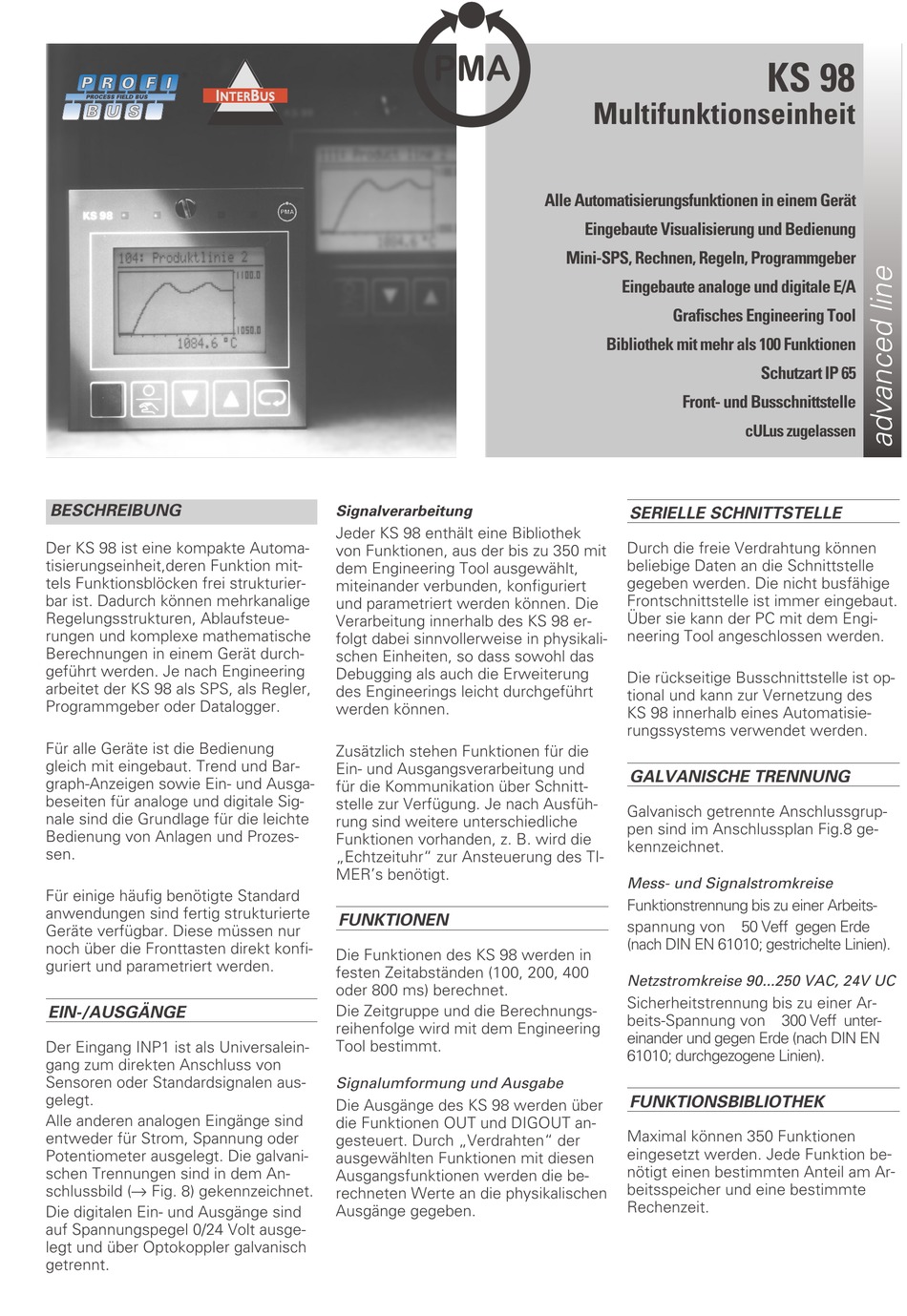

pma advanced Serie Bedienungsanleitung

BESCHREIBUNG
Der KS 98 ist eine kompakte Automa-
tisierungseinheit,deren Funktion mit-
tels Funktionsblöcken frei strukturier-
bar ist. Dadurch können mehrkanalige
Regelungsstrukturen, Ablaufsteue-
rungen und komplexe mathematische
Berechnungen in einem Gerät durch-
geführt werden. Je nach Engineering
arbeitet der KS 98 als SPS, als Regler,
Programmgeber oder Datalogger.
Für alle Geräte ist die Bedienung
gleich mit eingebaut. Trend und Bar-
graph-Anzeigen sowie Ein- und Ausga-
beseiten für analoge und digitale Sig-
nale sind die Grundlage für die leichte
Bedienung von Anlagen und Prozes-
sen.
Für einige häufig benötigte Standard
anwendungen sind fertig strukturierte
Geräte verfügbar. Diese müssen nur
noch über die Fronttasten direkt konfi-
guriert und parametriert werden.
EIN-/AUSGÄNGE
Der Eingang INP1 ist als Universalein-
gang zum direkten Anschluss von
Sensoren oder Standardsignalen aus-
gelegt.
Alle anderen analogen Eingänge sind
entweder für Strom, Spannung oder
Potentiometer ausgelegt. Die galvani-
schen Trennungen sind in dem An-
schlussbild (r Fig. 8) gekennzeichnet.
Die digitalen Ein- und Ausgänge sind
auf Spannungspegel 0/24 Volt ausge-
legt und über Optokoppler galvanisch
getrennt.
Signalverarbeitung
Jeder KS 98 enthält eine Bibliothek
von Funktionen, aus der bis zu 350 mit
dem Engineering Tool ausgewählt,
miteinander verbunden, konfiguriert
und parametriert werden können. Die
Verarbeitung innerhalb des KS 98 er-
folgt dabei sinnvollerweise in physikali-
schen Einheiten, so dass sowohl das
Debugging als auch die Erweiterung
des Engineerings leicht durchgeführt
werden können.
Zusätzlich stehen Funktionen für die
Ein- und Ausgangsverarbeitung und
für die Kommunikation über Schnitt-
stelle zur Verfügung. Je nach Ausfüh-
rung sind weitere unterschiedliche
Funktionen vorhanden, z. B. wird die
„Echtzeituhr" zur Ansteuerung des TI-
MER's benötigt.
FUNKTIONEN
Die Funktionen des KS 98 werden in
festen Zeitabständen (100, 200, 400
oder 800 ms) berechnet.
Die Zeitgruppe und die Berechnungs-
reihenfolge wird mit dem Engineering
Tool bestimmt.
Signalumformung und Ausgabe
Die Ausgänge des KS 98 werden über
die Funktionen OUT und DIGOUT an-
gesteuert. Durch „Verdrahten" der
ausgewählten Funktionen mit diesen
Ausgangsfunktionen werden die be-
rechneten Werte an die physikalischen
Ausgänge gegeben.
Multifunktionseinheit
Alle Automatisierungsfunktionen in einem Gerät
Eingebaute Visualisierung und Bedienung
Mini-SPS, Rechnen, Regeln, Programmgeber
Eingebaute analoge und digitale E/A
Grafisches Engineering Tool
Bibliothek mit mehr als 100 Funktionen
Front- und Busschnittstelle
SERIELLE SCHNITTSTELLE
Durch die freie Verdrahtung können
beliebige Daten an die Schnittstelle
gegeben werden. Die nicht busfähige
Frontschnittstelle ist immer eingebaut.
Über sie kann der PC mit dem Engi-
neering Tool angeschlossen werden.
Die rückseitige Busschnittstelle ist op-
tional und kann zur Vernetzung des
KS 98 innerhalb eines Automatisie-
rungssystems verwendet werden.
GALVANISCHE TRENNUNG
Galvanisch getrennte Anschlussgrup-
pen sind im Anschlussplan Fig.8 ge-
kennzeichnet.
Mess- und Signalstromkreise
Funktionstrennung bis zu einer Arbeits-
spannung von 50 Veff gegen Erde
(nach DIN EN 61010; gestrichelte Linien).
Netzstromkreise 90...250 VAC, 24V UC
Sicherheitstrennung bis zu einer Ar-
beits-Spannung von 300 Veff unter-
einander und gegen Erde (nach DIN EN
61010; durchgezogene Linien).
FUNKTIONSBIBLIOTHEK
Maximal können 350 Funktionen
eingesetzt werden. Jede Funktion be-
nötigt einen bestimmten Anteil am Ar-
beitsspeicher und eine bestimmte
Rechenzeit.
KS 98
Schutzart IP 65
cULus zugelassen
