RCT10GT-K02
rearset
Anbauanleitung/ Manual
4

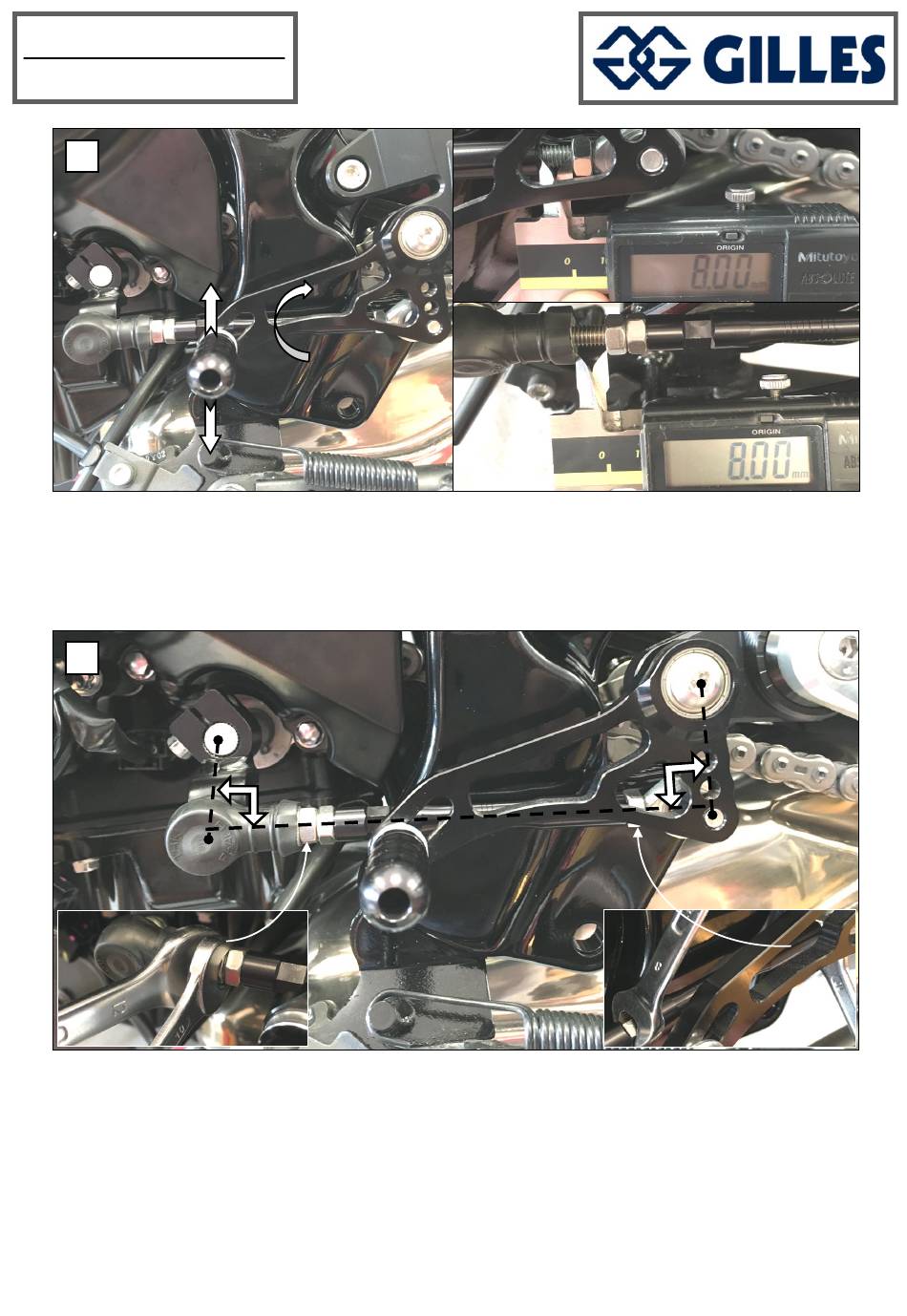

4: Die Schalthebelhöhe gemäß Darstellung anpassen. Drehen Sie die Schaltwelle um ergonomische Anpassungen
bezüglich der Trittstückhöhe vorzunehmen.
Achtung: Mindesteinschraubtiefe von 8mm nicht unterschreiten. (Schalthebel nicht tiefer einstellen!)
4: Adjust the gear lever height like the picture shows. Adjust your ergonomic toe piece height by turning the shift rod.
Caution: Minimum thread depth of 8mm not to all below. (No lever adjustment into lower positions!)
5
5: Die Schaltwelle soll in einem ungefähren Winkel von ca. 90 Grad zum Schaltarm und zum Schalthebel stehen.
Kontern Sie alle Verbindungen gemäß Darstellung auch Gewindestift zur Schaltwelle (nicht dargestellt)
Beide Gelenkköpfe müssen in einer Flucht liegen (im Bild nicht dargestellt)!
5: Adjust the shift rod in an approximate angle of around 90 degrees to the gear arm and gear lever.
Counter all connection like shown. Also the set screw to the shift rod (not shown)
Take care that both ball bearing are in alignment (not shown in the picture)!
~90°
~90°
