6. Bauanleitung Übersicht
6.1 Herstellung und Montage Grundgestell
6.2 Herstellung und Montage Kopf
6.3 Herstellung und Montage Rollenhalterung
6.4 Montage der Einzelteile

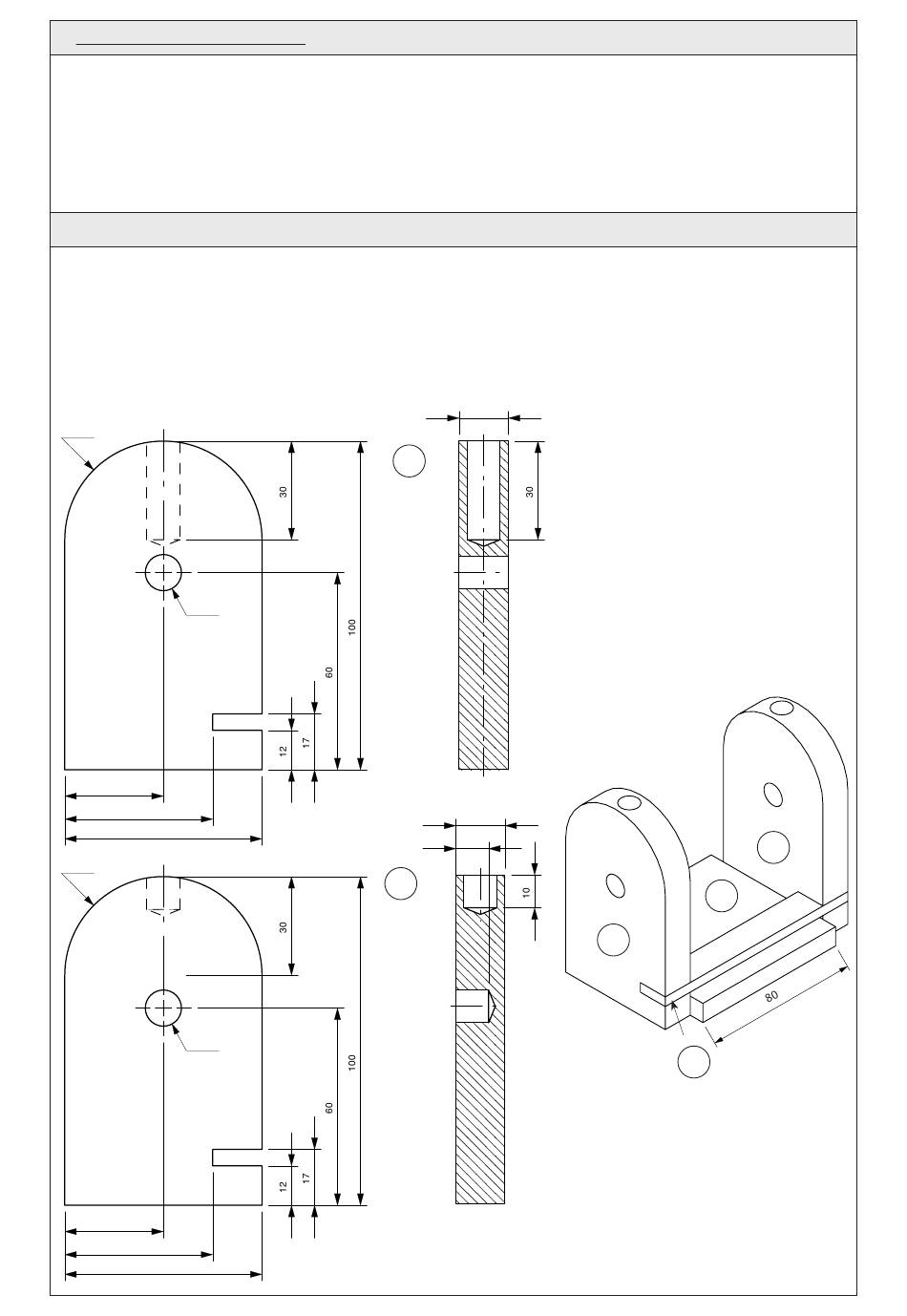

6.1. Herstellung und Montage Grundgestell
6.1.1 Die beiden Leisten (1) 15 x 60 x 100 mm nach Zeichnung bohren, abrunden und einsägen.
6.1.2 Die Leiste(3) 5 x 15 x 125 mm auf 110 mm kürzen.
6.1.3 Nun das Bodenbrett (2) 10 x 75 x 80 mm, die Leiste (3) 5 x 15 x 110 mm und die beiden Leisten (1a,1b) 15 x 60
x 100 mm zum Grundgestell zusammenleimen.
R 30
Ø 11
30
45
60
R 30
Ø 11
30
45
60
4
15
1a
15
10
1b
1b
2
1a
3
D100146#1
