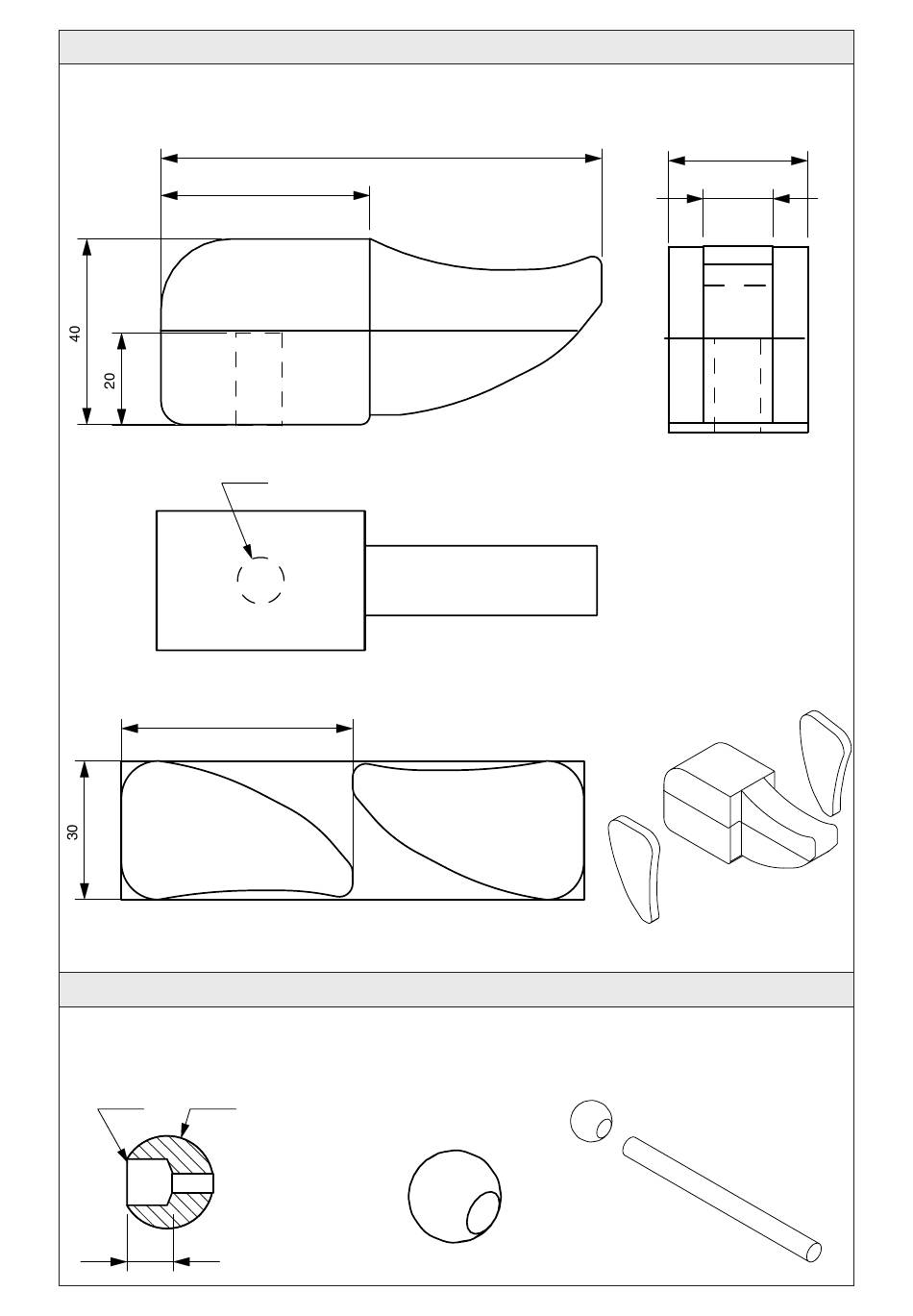

6.2 Herstellung und Montage Kopf
6.2.1 Die Leisten (4) 20 x 30 x 100 mm bündig zu einer Leiste übereinanderleimen (30 x 40 x 100 mm).
6.2.2 Nach dem Trocknen nach Zeichnung bohren und zum Kopf umgestalten.
95
30
45
15
Ø 10
6.2.2 Aus der Leiste (5) 5 x 30 x 100 mm, nach Schablone zwei Ohren aussägen
50
6.2.3 Teile zum Kopf zusammenleimen.
6.3 Herstellung und Montage Rollenhalterung
6.3.1 Die Holzkugel (8) Ø 20 mm nach Zeichnung bohren.
6.3.2 Die aufgebohrte Holzkugel (8) und den Rundstab (7) Ø 10 x 125 mm zum Rollenhalter zusammenleimen
Ø 10
Ø 20
10
5
D100146#1
