Webasto Thermo Top C Einbauanleitung Seite 8

Thermo Top C

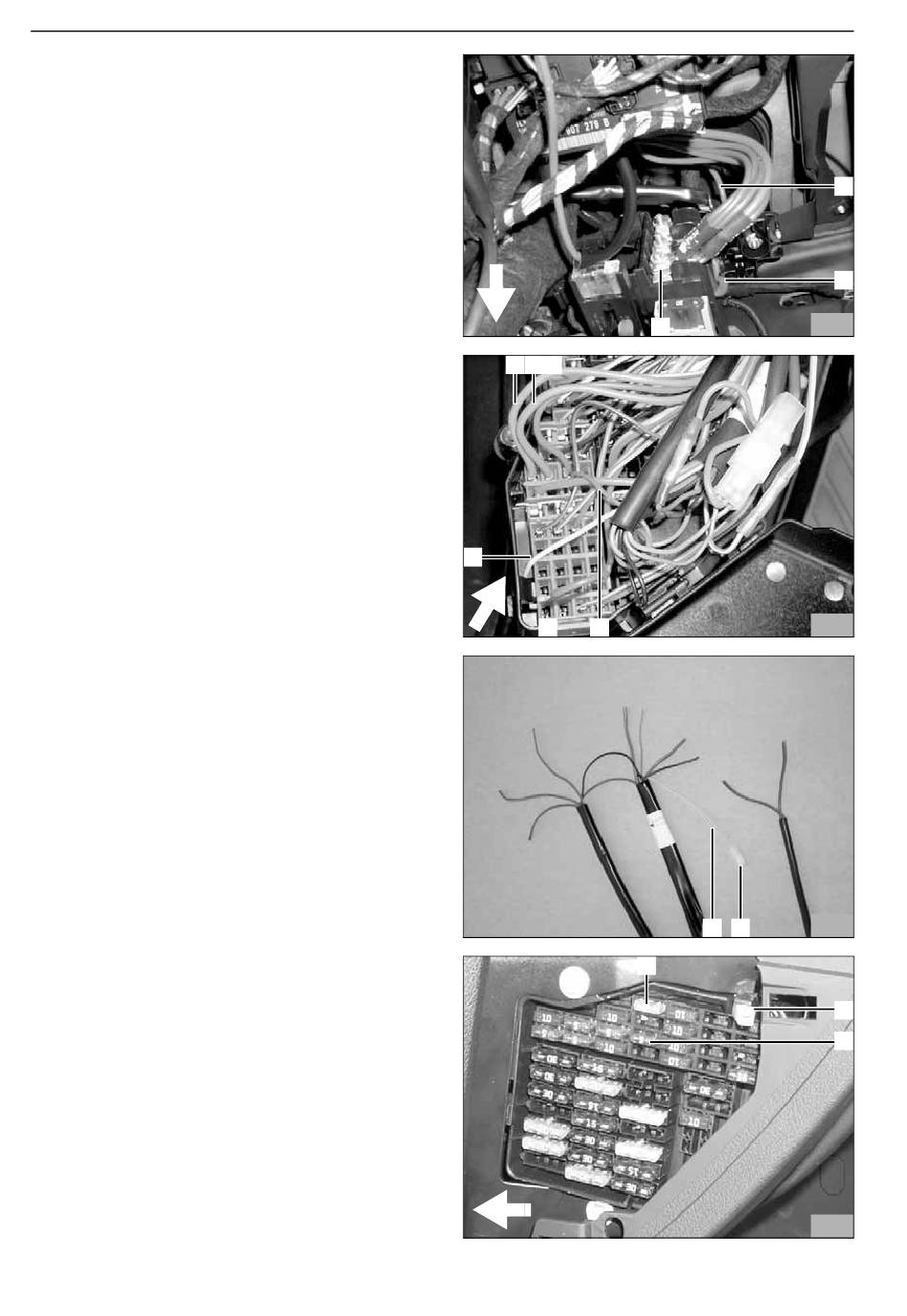

- Beiliegende Plusverteilung (1,2) mit Kabelschuh
6mm gemäß Bild an fahrzeugeigenen Plusstütz-
punkt (3) anschließen und zur Zentralelektrik verle-
gen
- Plusleitungen (1,2,3) gemäß Bild an freien Siche-
rungsplätzen einrasten
- Juniortimer an Leitung rt (4) 4,0mm
ancrimpen
- Leitung rt (5) 4,0mm
rungsplatz einrasten
- Juniortimer an Leitung rt (4) 0,75mm
wahluhr ancrimpen
- Leitung rt (4) 0,75mm
rungsplatz einrasten
- Steckhülsengehäuse (1) der Diagnoseleitung (2)
entriegeln und entfernen
- Diagnoseleitung (18/2; 16/6) gemäß Bild durch freie
Durchführung im Sicherungsträger verlegen
- Steckhülsengehäuse (2) wieder an Diagnoseleitung
aufstecken
- Sicherung 3 Ampere (3) (violett) für Vorwahluhr ge-
mäß Bild einsetzen
- Sicherung 20 Ampere (1) (gelb) für Heizgerät ge-
mäß Bild einsetzen
8
2
vom Heizgerät
2
gemäß Bild in freien Siche-
2
von der Vor-
2
gemäß Bild in freien Siche-
1 2 3
6
5 4
3
2 1
1
A4
1
2
15
16
17
2
3
18
