Thermo Top C

Vorarbeiten

- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle
sichtbar anbringen
Fahrzeugaussenseite
- Tankdeckel öffnen, Druck vom Tanksystem ablas-
sen, Tankdeckel wieder schließen
- Unterfahrschutz abbauen
- Unterbodenabdeckung rechts komplett ausbauen
- Beide Radhausverkleidungen vorne ausbauen
- Abdeckung Gelenkwelle rechts ausbauen
Motorraum
- Motorabdeckung abnehmen
ACHTUNG:
Batterie abklemmen!
- Batterie ausbauen
- Kühlerverschlussdeckel öffnen, Druck ablassen!
- Kühlerverschlussdeckel wieder schließen
- Kühlwasserausgleichsbehälter lösen und zur Seite
legen
- Abdeckung Wasserkasten abnehmen
- Oberen Scheibenwaschbehälter ausbauen
Innenraum
- Rücksitzbank ausbauen
- Untere Armaturenbrettverkleidung Fahrerseite aus-
bauen
- Schweller / Schwellerabdeckungen links ausbauen
- Serviceklappe Tankarmatur ausbauen
- Zentralelektrik lösen
- Klimasteuergerät ausbauen
Einbauort Heizgerät

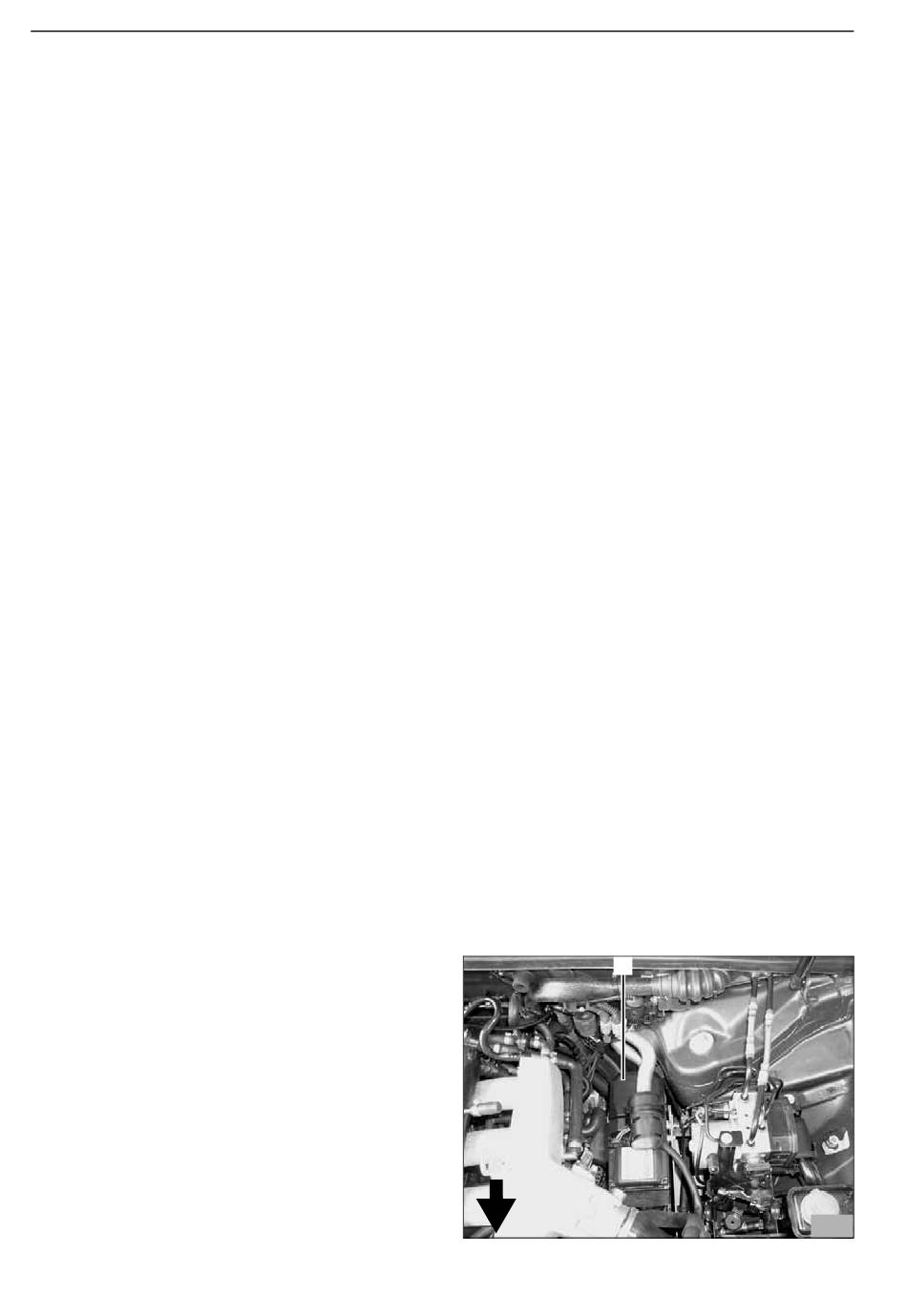

Das Heizgerät (1) wird gemäß Bild am Längsträger
zwischen Motor und ABS-Einheit eingebaut.
Die Einbaulage ist waagerecht und längs zur Fahrt-
richtung.
4
1
A4
2
