Webasto Thermo Top C Einbauanleitung Seite 16

Thermo Top C

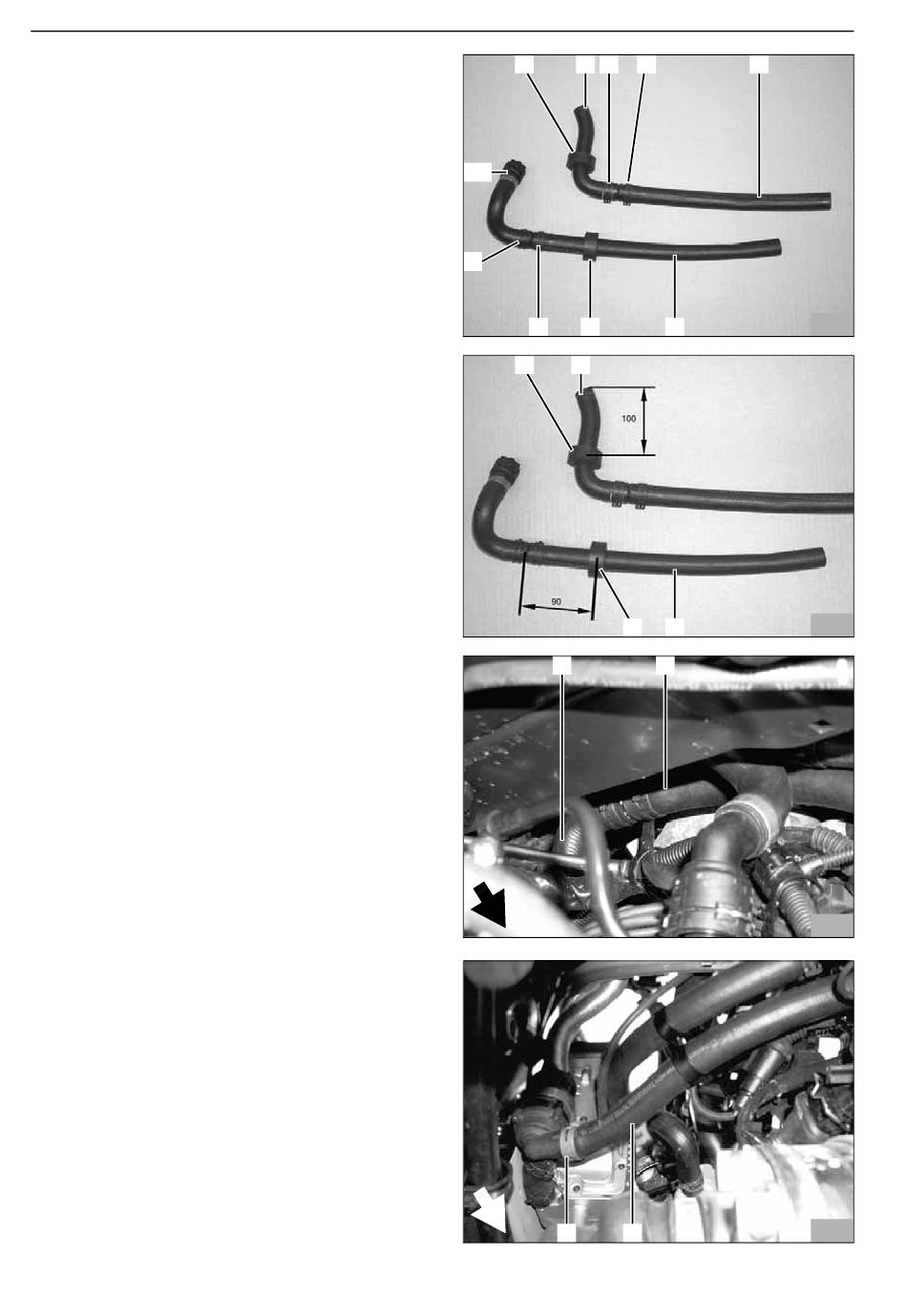

- Fahrzeugeigenes Schlauchstück (2; 35/2) und
Wasserschlauch 330mm lang (5) gemäß Bild mit
Verbindungsrohr 20x20 und Raumsparschellen
(3,4) verbinden
- Fahrzeugeigenes Schlauchstück (10; 35/1) und
Wasserschlauch 390mm lang (6) gemäß Bild mit
Verbindungsrohr 20x20 und Raumsparschellen
(8,9) verbinden
- Profilgummi schwarz (1; 36/1) gemäß Bild 36 und
Bild 37 auf fahrzeugeigenes Schlauchstück (2)
aufschieben
- Profilgummi schwarz (4; 36/7) gemäß Bild 36 und
Bild 37 auf Wasserschlauch 390mm lang (3)
aufschieben
Wasserschläuche verlegen
- Vorbereitete Wasserschläuche gemäß Bild 37 vom
Motoraustritt zum Heizgerät-Wassereintritt und vom
Wärmetauscher-Wassereintritt
Wasseraustritt im Motorraum verlegen
- Vormontierten Wasserschlauch (1,2; 36/6,10) vom
Motoraustritt zum
Schnellverschluss am Motoraustritt aufstecken,
zum Heizgerät-Wassereintritt ausrichten und mit
Schnellverschluss befestigen
- Wasserschlauch 390mm lang (1; 38/2) gemäß Bild
am Heizgerät-Wassereintritt aufstecken und mit
Federbandschelle (2) befestigen
16
zum Heizgerät-
Heizgerät-Wassereintritt
1 2
10
9
8 7
1 2
1
mit
2
3 4 5
6
4 3
2
1
A4
36
37
38
39
