Webasto Thermo Top C Einbauanleitung Seite 25

A4
Abgasdurchführung

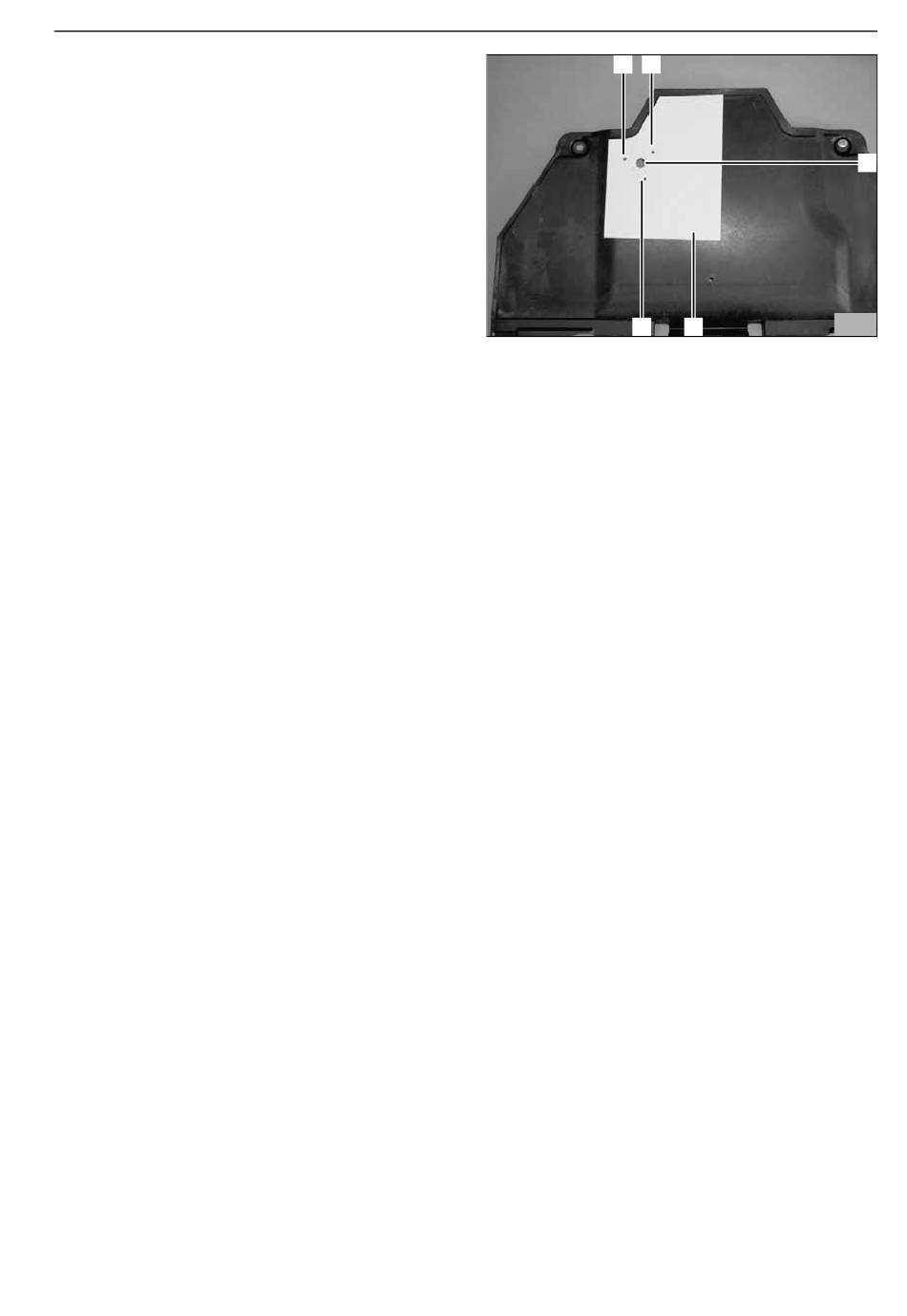

- Beiliegende Schablone gemäß Bild auf Unterfahr-
schutz auflegen
Unterfahrschutz übertragen
- Drei Bohrungen ø 5,0 mm (1,2,5) gemäß Bild
bohren
- Bohrungen ø 27 mm (3) bohren
- Unterfahrschutz einbauen
- Abgasdurchführung (66/6) mit drei Schrauben
M5x20 und Karosseriescheiben am Unterfahr-
schutz befestigen
und Lochbild (1,2,3,5) auf
Thermo Top C
1 2
5 4
3
67
25
