Thermo Top C
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG
Bei der Montage der Vorwahluhr nicht auf das
LCD-Display drücken!
HINWEIS

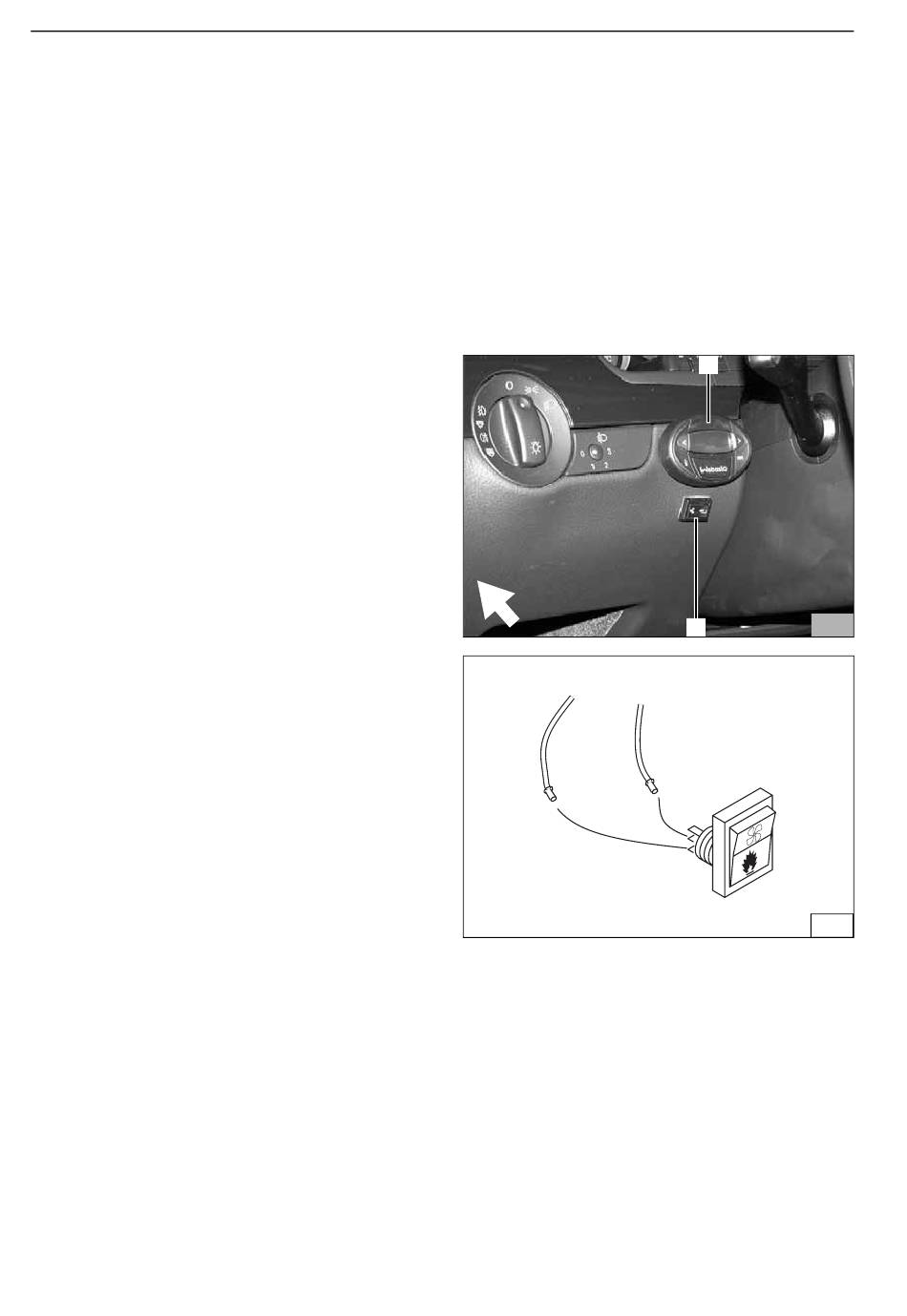

Der dargestellte Einbauort der Vorwahluhr (1) und des
Sommer-/Winterschalters (2) ist eine Empfehlung!
Vor der Montage bitte den Einbauort mit Ihrem
Kunden abstimmen!
- Bohrschablone für Vorwahluhr (1) an der
gewünschten Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Befestigungshülse mit Blechschraube montieren
HINWEIS
Auf Richtung der Rastzähne achten (siehe „Einbau-
anweisung)!
Bei der Verlegung des Kabelbaumes auf Scheuer-
schutz achten!
- Kabelbaum der Vorwahluhr durch die Bohrung
ziehen und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters (21/2) an
der gewünschten Position übertragen und Bohrung
Ø 12 mm bohren
- Mutter und Zahnscheibe über beide Leitungen
führen
- Zurückgebundene Leitungen br und vi vom Stand-
heizungskabelbaum lösen, durch die Bohrung
führen und wie dargestellt am Schalter anschließen
(untere Kontakte)
- Sommer-/Winterschalter
Mutter befestigen
10
mit
Zahnscheibe
und
A4
1
21
2
22
