Webasto Thermo Top C Einbauanleitung Seite 6

Thermo Top C

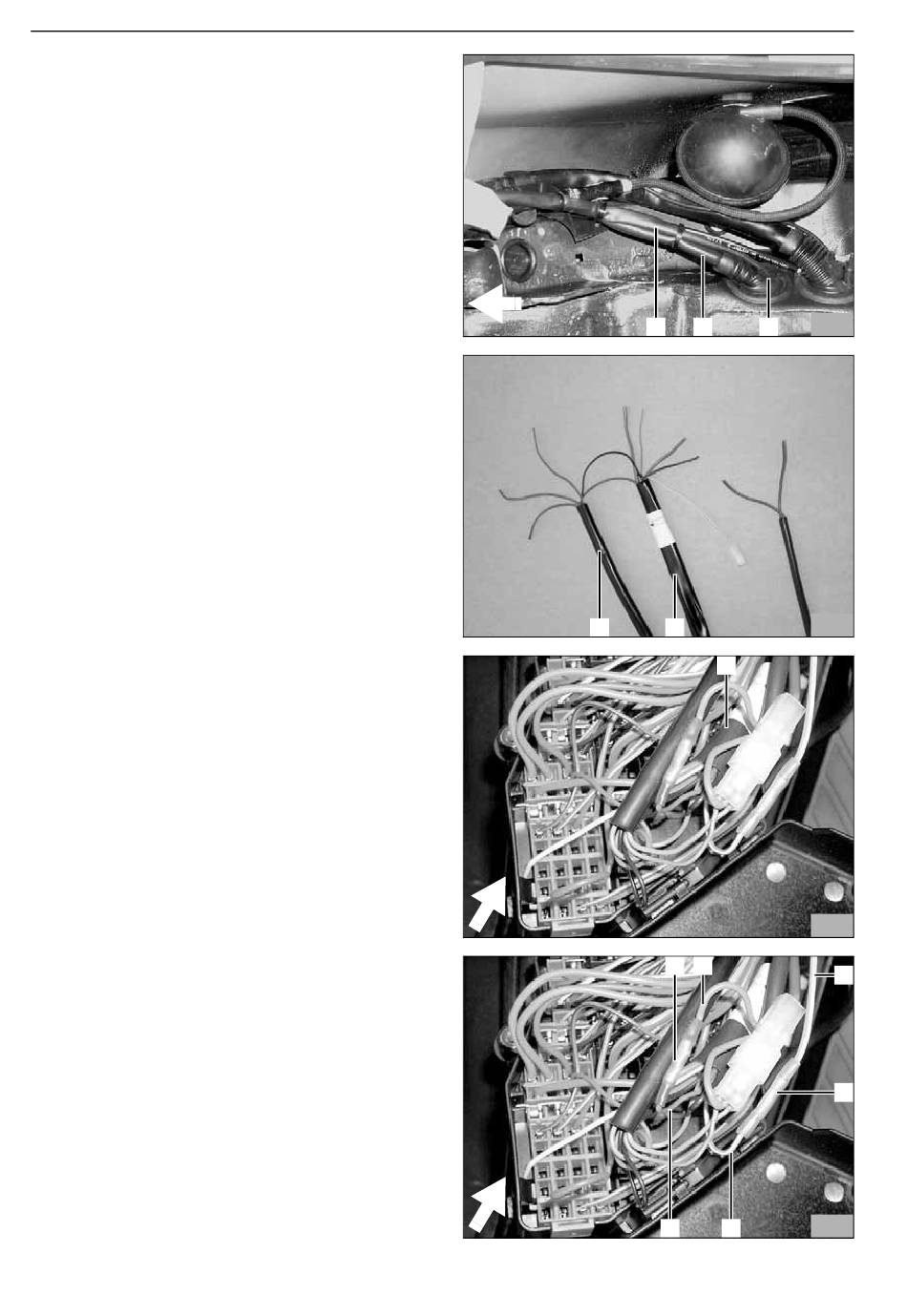

- Kabelbaum Heizgerät (3) gemäß Bild 6 und Bild 7
am fahrzeugeigenen Kabelbaum (2) im Radhaus
entlang zur Durchführung (1) in den Innenraum ver-
legen
- Kabelbaum Vorwahluhr (2) mit Stecker X9 begin-
nend durch die Durchführung (7/1) in den Innen-
raum verlegen
- Kabelbaum Heizgerät (8/1; 7/3) gemäß Bild 7 nach-
führen
- Kabelbaum Heizgerät (9/1; 8/1) gemäß Bild zur
Zentralelektrik verlegen
- Leitung bl (6) vom Heizgerät und Leitung bl (2) zur
Dosierpumpe gemäß Bild mit Stoßverbinder (1) ver-
binden (quetschen und schrumpfen)
- Leitung gn/ws (5) vom Heizgerät und beiliegende
Leitung gn/ws (3) gemäß Bild 10 und Bild 11 mit
Stoßverbinder (4) verbinden
schrumpfen)
6
(quetschen und
3 2 1
2 1
1
1 2
6 5
A4
7
8
9
3
4
10
