Thermo Top C
Einbau Heizgerät

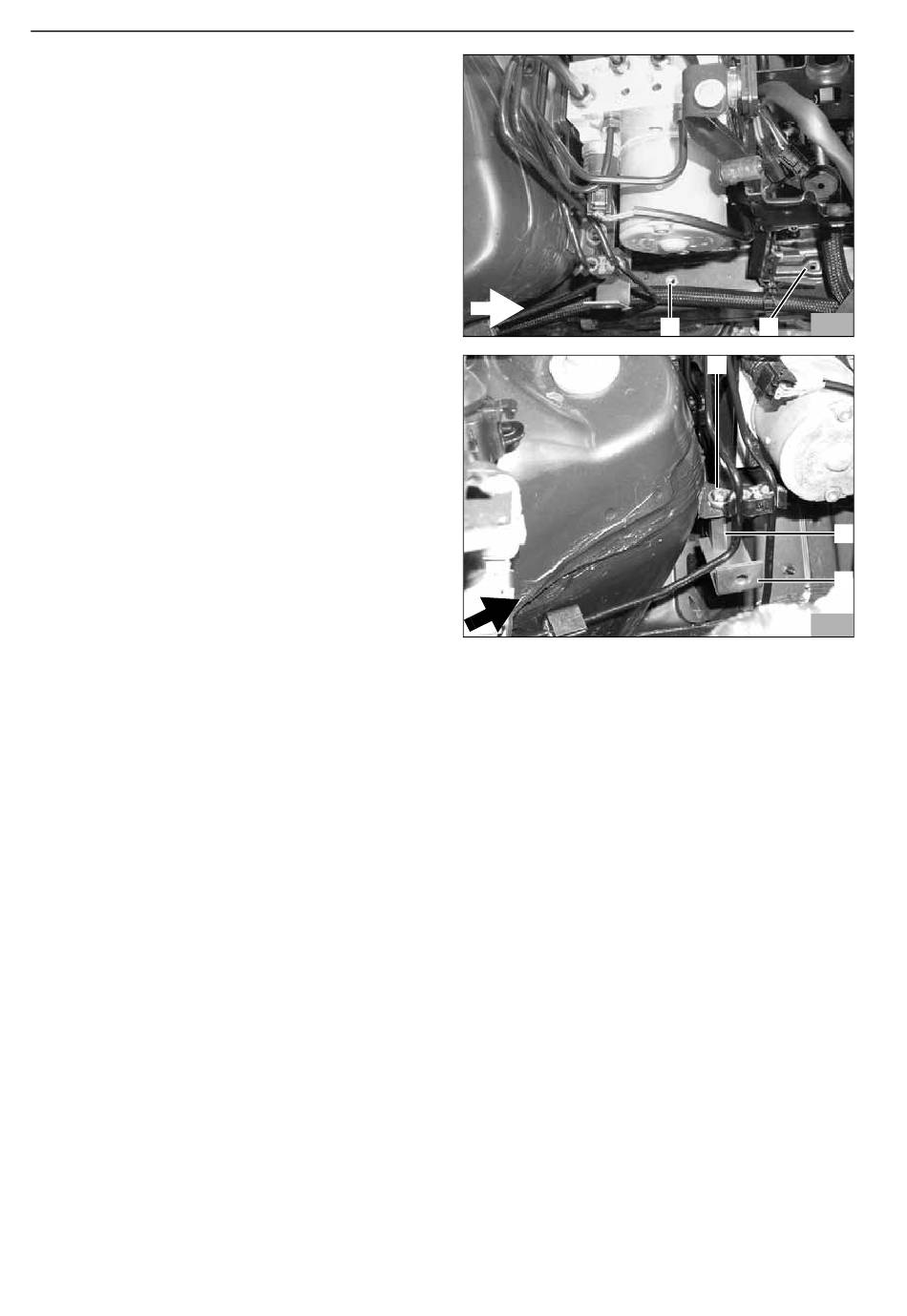

Einbauort vorbereiten
- Fahrzeugeigenen
entfernen
- Vorhandene Bohrung (2) gemäß Bild auf ø 9mm
aufbohren
- Einnietmutter M6 (2) einsetzen
- Fahrzeugeigene Schraube M6 von Position (1)
lösen (Schraube wird wieder verwendet)
- Fahrzeugeigene Schraube M6 von Position (1)
lösen (Schraube wird wieder verwendet)
- Distanzmutter 30mm (2) mit Schraube M6x20 (1),
Federring A6 und Karosseriescheibe A7,4 gemäß
Bild an vorhandener Gewindebohrung befestigen
- Haltewinkel (3) mit Schraube M6x12, Federring A6
und Karosseriescheibe A7,4 gemäß Bild ausrichten
und an Distanzmutter (2) befestigen
12
Kabelclip von Position (2)
A4
26
2 1
1
27
2
3
