Webasto Thermo Top C Einbauanleitung Seite 7

Für audi a4
Vorschau ausblenden Andere Handbücher für Thermo Top C:

Werbung

A4

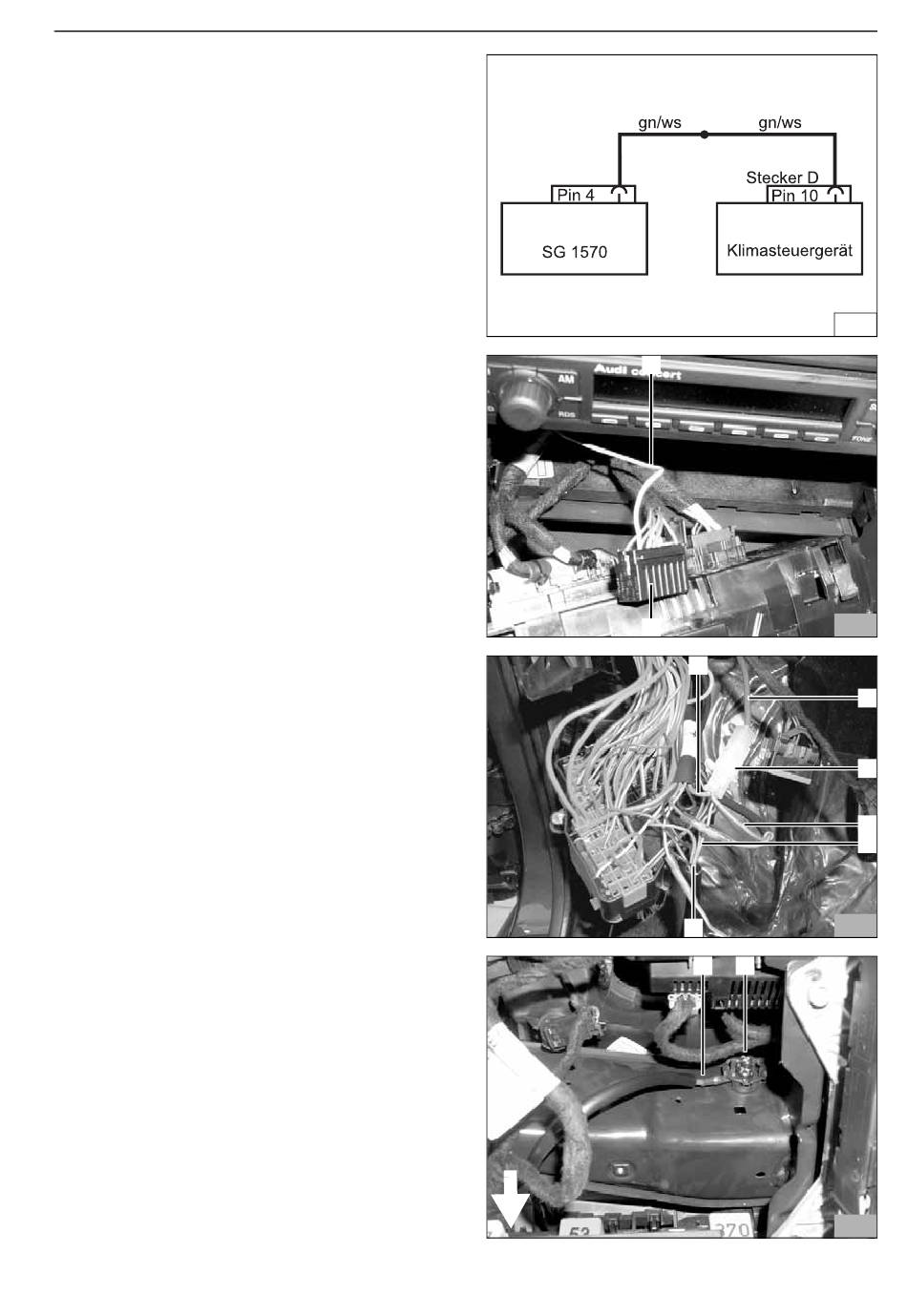

- Leitung gn/ws (12/1; 10/3) zum Klimasteuergerät
verlegen und beiliegenden Mikrotimer ancrimpen
- Leitung gn/ws (1) gemäß Bild 12 und Bild 11 am
Stecker D (2) anschließen
- Masseleitungen br vom Heizgerät (1), zur Vorwahl-
uhr (5) (Stecker X9), aus Kabelbaum Vorwahluhr (6)
und zur Dosierpumpe (4) mittels Flachsteckverbin-
dern (3) mit Masseleitung br (2) 4,0mm
- Masseleitung br (14/1; 13/2) 4,0mm
beiliegendem Kabelschuh 6mm an fahrzeugeige-
nen Massestützpunkt (2) anschließen
2
verbinden
2
gemäß Bild mit
Thermo Top C
1
2
1
6
1
2
11
12
2
3
4
5
13
14
7
