Webasto Thermo Top C Einbauanleitung Seite 14

Thermo Top C

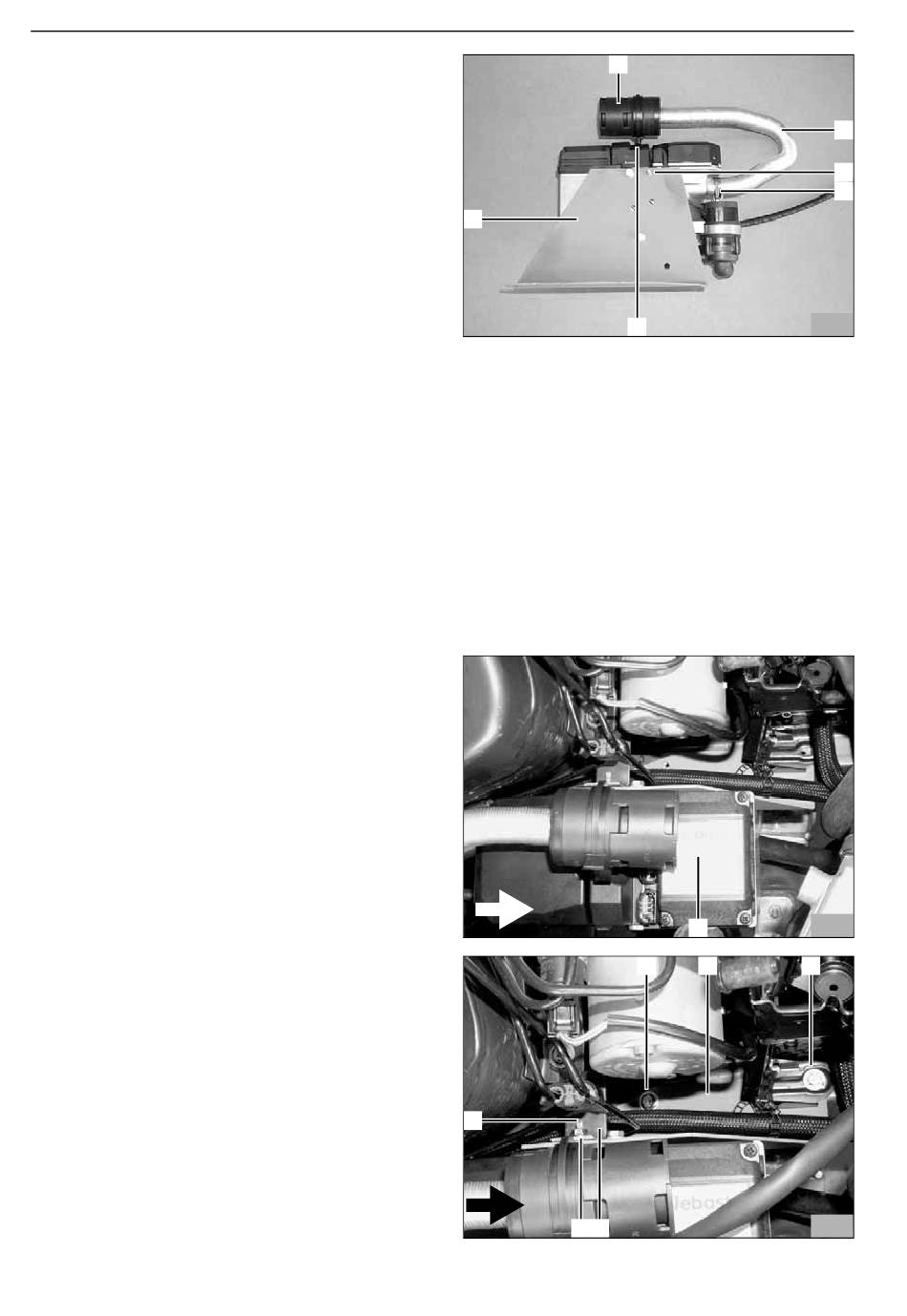

Brennluftansaugleitung
HINWEIS:
Einbaulage des Luftansaugschalldämpfers beachten,
siehe „Einbauanweisung"!
- Perforierung im Heizgerätedeckel durchstoßen und
Clip (5) für Brennluftansaugschalldämpfer gemäß
Bild einsetzen
- Brennluftansaugleitung (2) mit geschlitzter Seite am
Heizgerät-Brennluftstutzen aufstecken und mit
Schlauchschelle (4) befestigen
- Brennluftansaugleitung gemäß Bild verlegen
- Brennluftansaugschalldämpfer (1) bis zum An-
schlag in Brennluftansaugleitung eindrehen
- Brennluftansaugschalldämpfer gemäß Bild in Halte-
clip (5) einsetzen
- Vormontiertes Heizgerät (1) gemäß Bild einsetzen
- Ejot-Stehbolzen (6; 30/3) gemäß Bild mit Bund-
mutter M6 (5) am Haltewinkel (4) befestigen
- Halter (2; 30/6) mit fahrzeugeigener Schraube M6
(3) gemäß Bild an vorhandener Gewindebohrung
befestigen
- Halter (2) gemäß
Schraube M6 (1) befestigen
14
Bild mit fahrzeugeigener
1
6
5
6
5 4
1
1 2 3
A4
2
3
4
30
31
32
