Instalacja
4 Instalacja
montaż
4.1
Wózek transportowy z kamieniem kompozytowym VTK-V jest dostarczany w stanie wstępnie zmontowanym, tylko
uchwyty prowadzące muszą być zamontowane w następujący sposób:
•

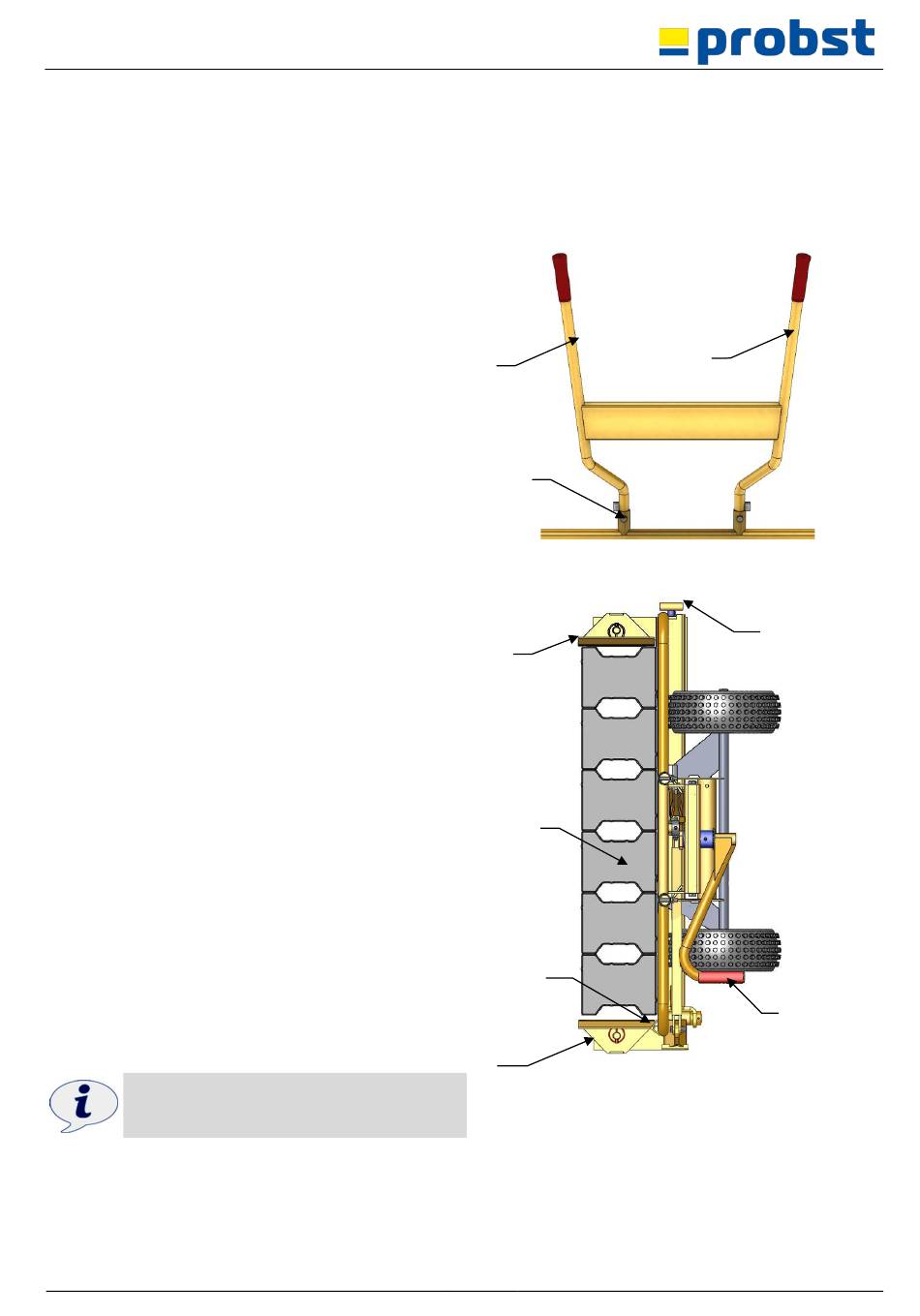

Włożyć uchwyty (1) do słupków (11) i zamocować je
załączonymi śrubami.
Dostosowanie do materiału, który ma być chwytany
4.2
•
Umieścić dźwignię napinającą (5) w lewo (jak
pokazano na rysunku).
➔ Lewa szczęka (13) jest w pozycji otwartej.
•
Ustawić VTK-V w pobliżu chwytanego materiału,
upewniając się, że materiał styka się z
ogranicznikiem (4).
•
Obracać śrubę regulacyjną (10) zgodnie z ruchem
wskazówek zegara, aż do momentu, w którym prawa
szczęka (12) luźno przylega do chwytanego
materiału.
•
Obrócić śrubę regulacyjną (10) o dwa do trzech
obrotów w kierunku przeciwnym do ruchu
wskazówek zegara.
•
Obrócić dźwignię zaciskową (5) zgodnie z ruchem
wskazówek zegara aż do oporu.
➔ Lewa szczęka (13) przylega do chwytanego materiału
i zacisków.
Jeśli do uruchomienia dźwigni zaciskowej (5) wymagana
jest zbyt duża siła lub jeśli chwytany materiał nie jest
prawidłowo zamocowany, należy ponownie
przeprowadzić regulację i odpowiednio wyregulować
śrubę regulacyjną (10).
Jeśli obciążenie dźwigni jest zbyt duże,
może dojść do deformacji materiału.
