Informacje ogólne

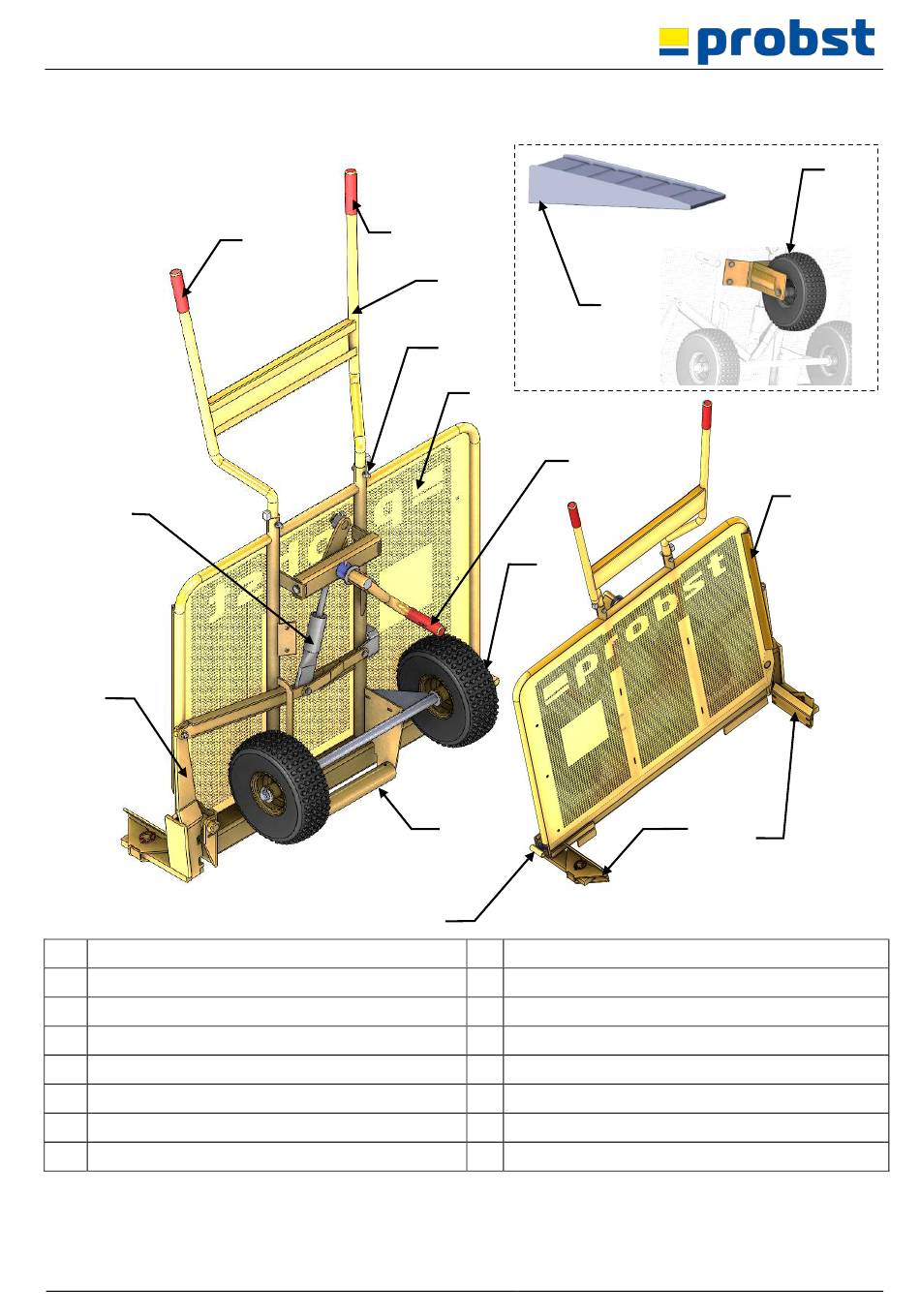

Rysunek poglądowy i budowa
2.2
9
6
1 Uchwyty z PVC
Uchwyt prowadzący
2
Płyta nośna
3
Ogranicznik do chwytania materiału
4
Dźwignia blokująca
5
Dźwignia obrotowa do uchwytu szczękowego
6
7 Wirnik
Rolka nośna
8
2.3 Dane techniczne
Dokładne dane techniczne (takie jak nośność, ciężar własny itp.) znajdują się na tabliczce znamionowej.
51100015
1
1
2
11
3
5
7
8
10
Zabezpieczenie przed przeciążeniem
9
Śruba regulacji rozpiętości przęseł
10
11 Rura stoiska
Szczęka regulowana
12
Ruchoma szczęka z regulacją głębokości chwytu.
13
Opcjonalne koło podporowe VTK-V-SR/N
14
15 Opcjonalna rampa wjazdowa VTK-V-AR
