Handbuch 2-Säulenhebebühne Garagenmodell TW242GE

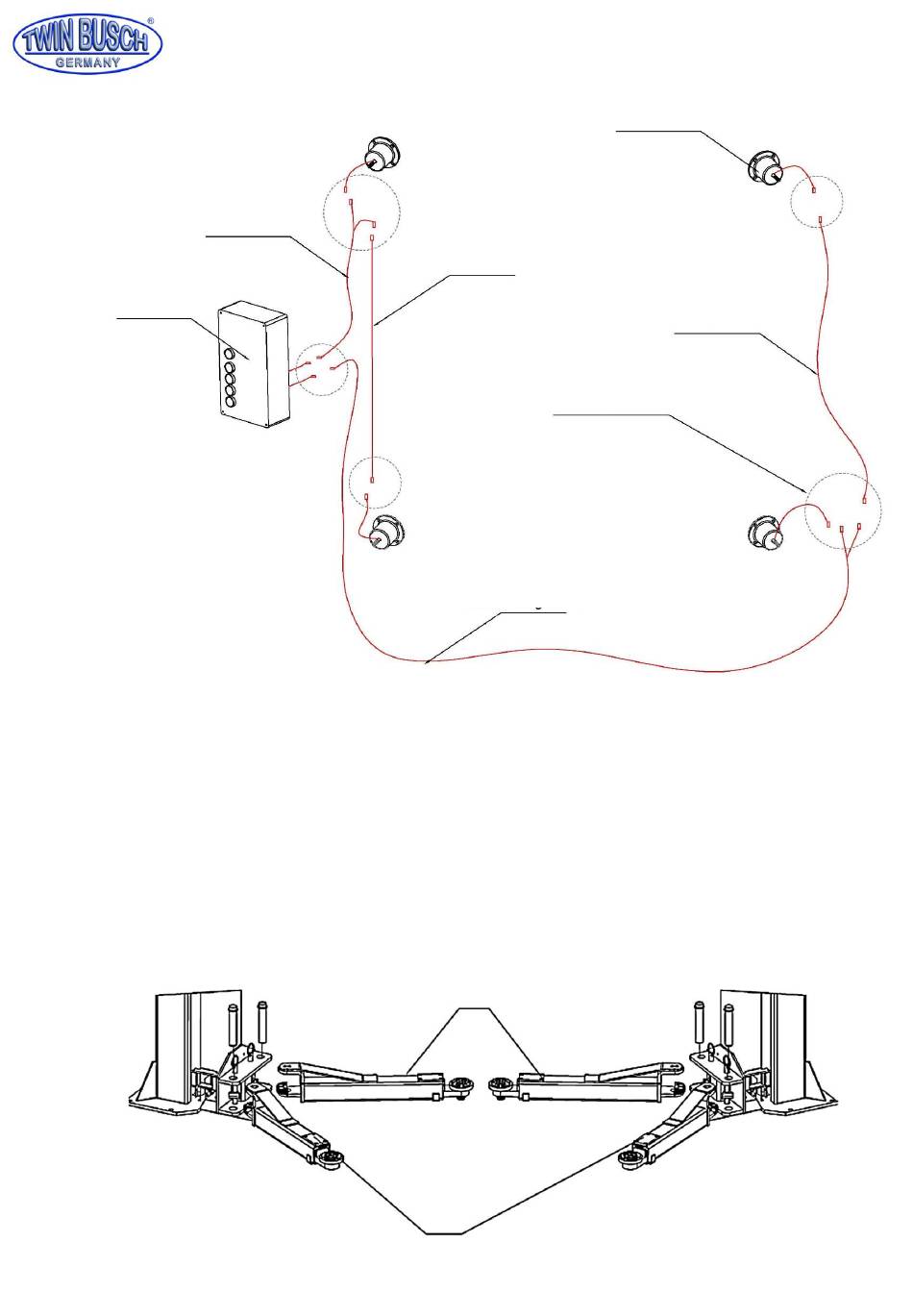

Elektromagnet
agnet
Elektromagnetisches Kabel 2
Elektromagnetisches Kabel 3
Steuerungskasten
Elektromagnetisches Kabel 4
Schnellverbinder
Elektromagnetisches Kabel 1
(läuft durch die Schlitzgrundplatte)
3. Verbinden Sie das Kabel des Magnetventils und das Motorkabel
Schritt 11: Befestigen Sie die Schutzvorrichtungen für Kabel und Ölschläuche.
Schritt 12: Montieren sie die Tragarme.
Setzen Sie die Tragarme in den Schlitten ein, achten Sie auf die Verzahnung der Sicherheitsblöcke. Ziehen
Sie bitte die Schrauben nach. Bringen Sie die Tragarme an den Schlitten an und vergewissern Sie sich, dass
die Armverriegelung funktionieren kann.
Tragarme
Tragarme
