4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
099-005416-EW500
01.12.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drehknopf, Drahtgeschwindigkeit
Einstellung der Drahtgeschwindigkeit
Umschalter, Betriebsart
Umschaltung zwischen 2-Takt-Betrieb und 4-Takt-Betrieb
2-Takt-Betrieb
4-Takt-Betrieb
Drehknopf, Schweißspannung
Einstellung der Schweißspannung von min. bis max.
Umschalter, Fernsteller Ein / Aus
ON Einstellen der Schweißleistung über Fernsteller
OFF Einstellen der Schweißleistung über Gerätesteuerung
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Gerätesteuerung - Bedienelemente

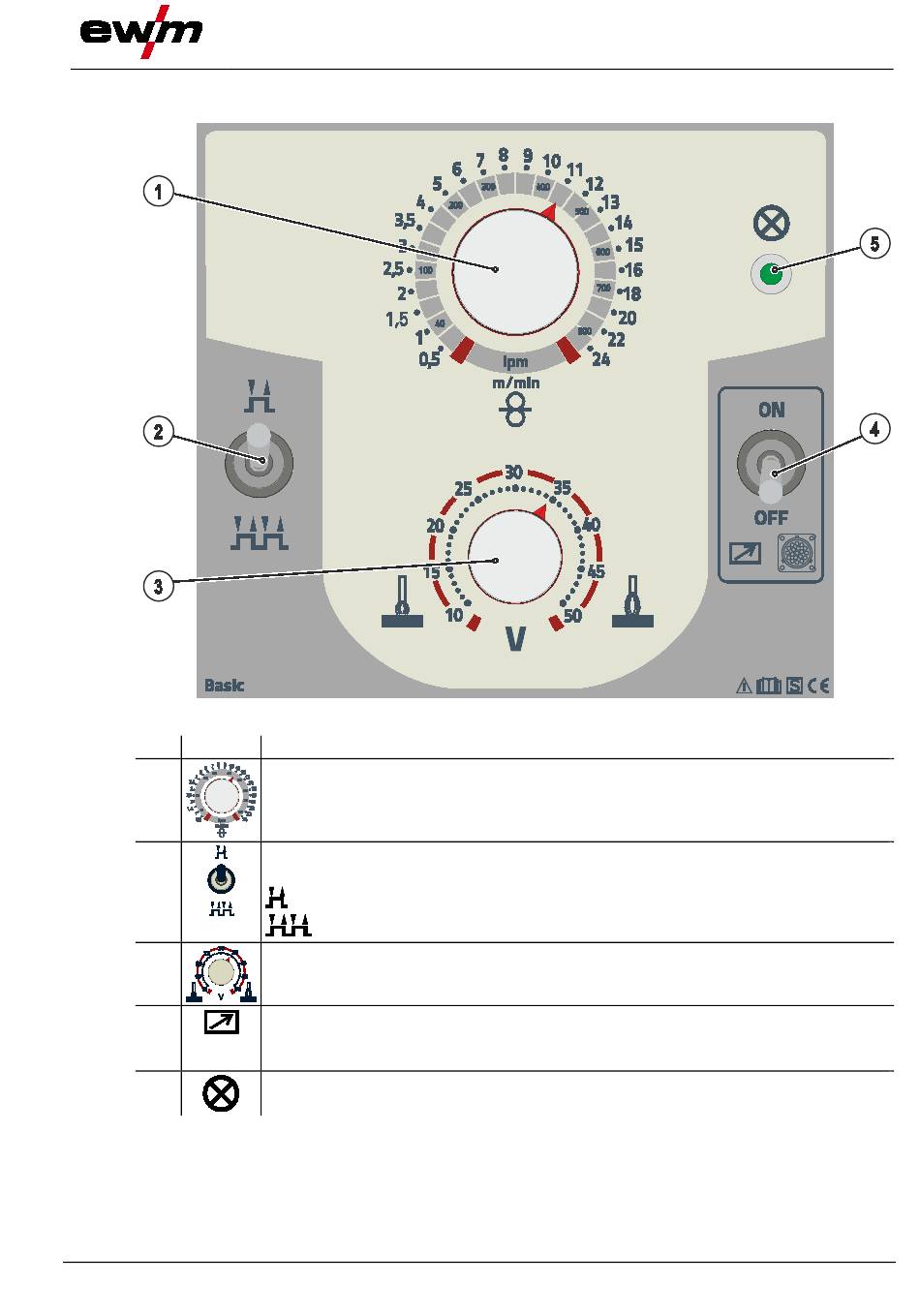

Abbildung 4-3
