4

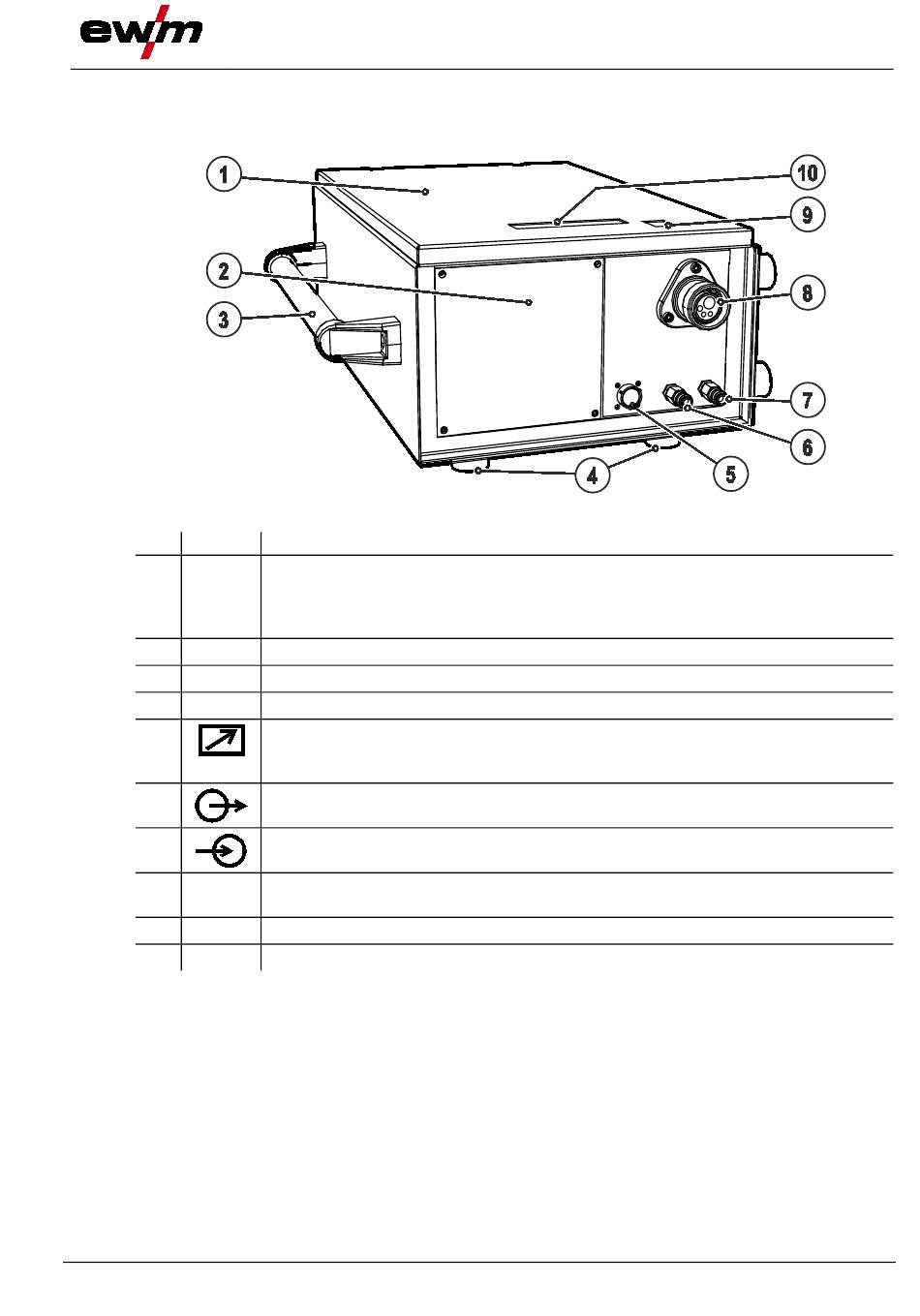

Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-005416-EW500
01.12.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weitere Bedienelemente.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen.
Gerätesteuerung > siehe Kapitel 4.3
Transportgriff
Gerätefüße
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Griffmulde zum Öffnen der Schutzklappe
Abbildung 4-1
Frontansicht
15
