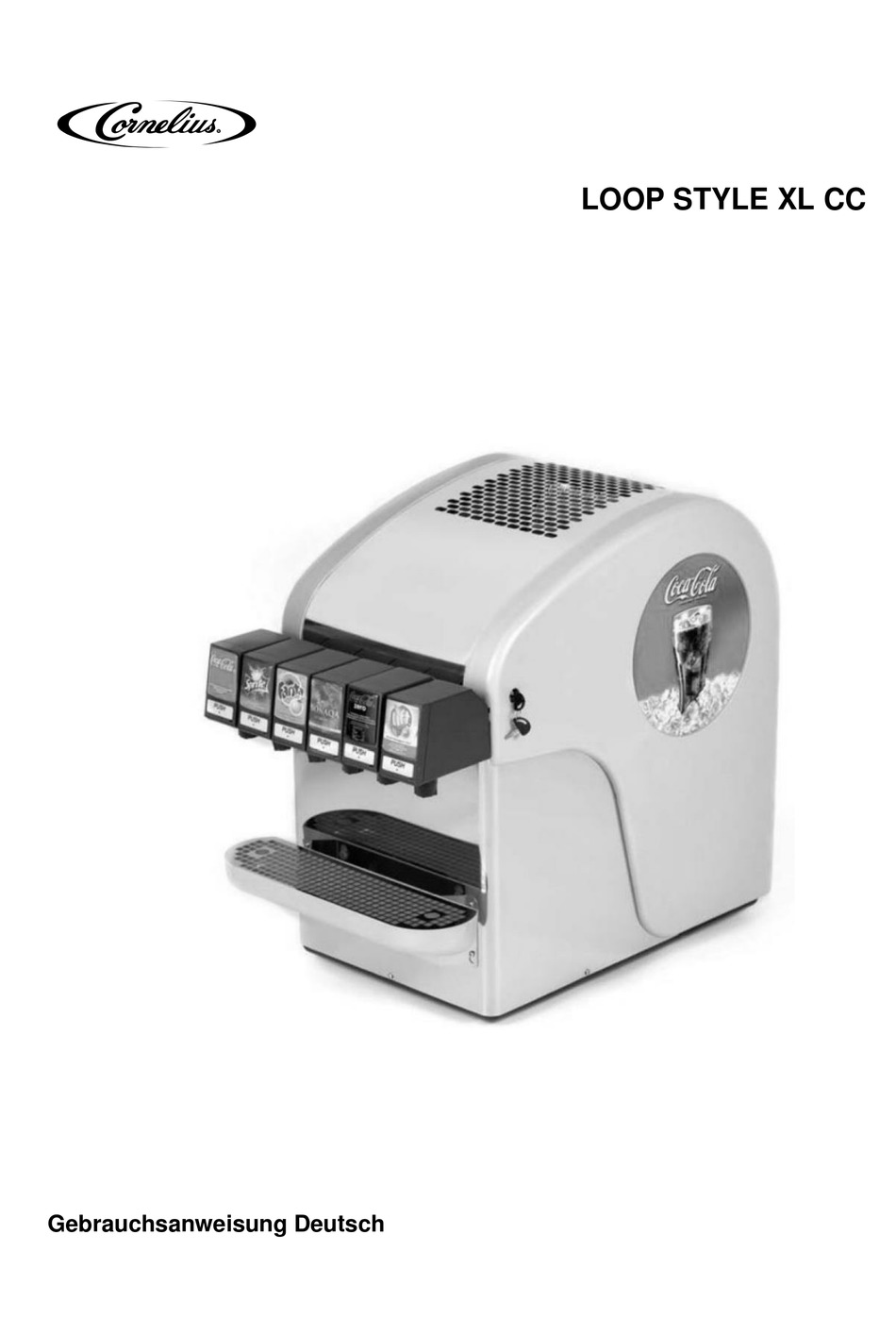

- Seite 1 LOOP STYLE XL CC Gebrauchsanweisung Deutsch...
- Seite 2 LOOP Style XL CC Impressum Dokument-Nr..: TD1009600DE Obertheken-Getränkekühler Modell LOOP Style XL CC Version Ausgabedatum: 22.10.2019 Änderungsstand: Index 0 Schutzvermerk (gemäß DIN ISO 16016:2017-08) Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht aus- drücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
- Seite 3 LOOP Style XL CC Inhaltsverzeichnis SICHERHEIT ................................4 ..........................4 LLGEMEINE ICHERHEITSVORSCHRIFTEN ............................4 ICHERHEITSHINWEISE TROM CO2 .............................4 ICHERHEITSHINWEISE ..........................5 ESTIMMUNGSGEMÄßE ERWENDUNG ........................5 ICHT BESTIMMUNGSGEMÄßE ERWENDUNG ..................................6 ERSONAL 1.6.1 Betreiber................................6 1.6.2 Bediener ................................6 1.6.3 Fachkraft ................................6 ENTSORGUNG ................................6 ANFORDERUNGEN AN DEN AUFSTELLORT .........................7 ................................7...
- Seite 4 Stellen Sie sicher, daß keine unbefugte Person am Gerät Änderungen der Einstellungen vornimmt oder in das Gerät eingreift. Beachten Sie, daß nur CORNELIUS Original-Ersatz- und Zubehörteile, die von uns geprüft und freigegeben sind, eingesetzt werden dürfen. Für Schäden, die durch die Verwendung von Nicht-Originalteilen und Zubehör oder durch unsachgemäße Handhabung entstehen, ist jegliche Haftung der Firma Cornelius Deutschland GmbH ausgeschlossen.
- Seite 5 Nicht bestimmungsgemäße Verwendung Die nicht bestimmungsgemäße Verwendung des Geräts sowie eigenmächtige Veränderungen am Gerät und dessen Komponenten können zu Personen- und Sachschäden führen, für die die Cornelius Deutschland GmbH keine Haftung übernimmt. Eine nicht bestimmungsgemäße Verwendung des Geräts ist verboten.
- Seite 6 Der Betreiber muss sicherstellen, dass alle Bediener die Sicherheitsinformationen lesen und verstehen. Der Betreiber ist verantwortlich für die Planung und fachgerechte Durchführung regelmäßiger Sicherheitsüberprüfungen und Wartungsarbeiten. Die Cornelius Deutschland GmbH empfiehlt, für den Betrieb des Geräts die nationalen Bestimmungen des Einsatzlandes zum Betrieb von Getränkeschankanlagen zu beachten. 1.6.2 Bediener Die Festlegung, wer dieses Gerät bedient, erfolgt durch den Betreiber.
- Seite 7 LOOP Style XL CC Anforderungen an den Aufstellort 3.1 Aufstellräume Beachten Sie die jeweils gültigen Landesvorschriften für Aufstellräume und elektrische Anschlüsse. Be- und Entlüftung der Aufstellräume müssen der Leistung des Gerätes entsprechen. Nicht ausreichende Belüftung der Geräte führt zur Überhitzung und zur Zerstörung des Gerätes. Achten Sie immer darauf, dass Be- und Entlüftungsöffnungen nicht verdeckt werden.
- Seite 8 LOOP Style XL CC 4.1.3 Anschluss von Postmixsirup Verbinden Sie die Produktbehälter mit je einer Schlauchleitung mit einem ID von mindestens 6 mm mit dem Eingang einer 8 mm Kühlschlange (entspricht ID 7 mm). In- und Außerbetriebnahme 5.1 Inbetriebnahme Vor Inbetriebnahme des Gerätes sind die Transportsicherungen aus dem Gerät zu entfernen.
- Seite 9 LOOP Style XL CC Geräte mit Wasserbad sind eisbankgesteuert. Diese starten automatisch, wenn das Gerät mit Wasser befüllt wurde und schalten den Kompressor automatisch nach Erreichen der Eisbank ab. Die Steuerung dieser Geräte beinhalten im Eisbankbetrieb Mindestlauf- und -pausenzeiten für den Kältekreislauf. Nach Einschalten des Kältekreislaufes beträgt die Laufzeit mindestens 5 Minuten, auch wenn zuvor ein Signal zum Ausschalten...
- Seite 10 LOOP Style XL CC 5.7 Außerbetriebnahme (z.B. Urlaubszeit, Saisonbetrieb) Bei längeren Stillstandzeiten sind folgende Arbeiten durchzuführen: Schließen Sie die CO2-Flasche, die CO2-Absperrhähne an dem Druckminderer und die Wasserzuleitung. Ziehen Sie den Netzstecker aus Schutzkontaktsteckdose. Lösen Sie die Kupplungen von Getränkebehältern.
- Seite 11 LOOP Style XL CC Hinweis -> Wasserfilter : Bei Anlagen mit Wasserfilter ist vor der Reinigung + Desinfektion die Filterpatrone zu entfernen und durch einen Blindstopfen zu ersetzen. Benutzen Sie nie Filter-Leerpatronen zum Einspülen des Reinigungsmittels, da hierdurch nicht gewährleistet wird, dass eine gleichbleibende und gleichmäßige Konzentration des Reinigungsmittels in die Anlage eingebracht wird.
- Seite 12 LOOP Style XL CC Wasserseitig 2.1) Wasser- und CO Gaszufuhr zum Gerät schliessen und Anlage über die Zapfhähne drucklos machen. 2.2) Wasserzufuhr zum Gerät demontieren. Karbonatorpumpe von der Stromversorgung trennen um ein Trockenlaufen der Pumpe zu verhindern (z.B. Stecker ziehen).
- Seite 13 LOOP Style XL CC Wasserseitig 2.1) Die Wasserzuleitung vom Kühler mit Gasdruck beaufschlagen und die gesamte Anlage über alle Zapfhähne entleeren. Dies gewährleistet, dass das Reinigungsmittel weitestgehend ausgebracht wird. 2.2) Gaszufuhr schliessen und Anlage über die Zapfhähne drucklos machen.
- Seite 14 LOOP Style XL CC Störungen und deren Behebung Bevor Sie Störungen an der Schankanlage suchen, bitte überprüfen Sie zunächst: Ist die Stromzuführung zum Gerät unterbrochen? Sind die Getränkebehälter leer? Ist die CO -Flasche leer? Sind alle Absperrhähne geöffnet? Cornelius Deutschland GmbH Gebnrauchsanweisung Oberthen-Getränkekühler...
- Seite 15 LOOP Style XL CC Art der Störung Ursache Behebung Getränk zu warm Verschmutzter Verflüssiger zwischen bei laufendem oder abgedeckter Lamellen mit Kompressor Verflüssiger Pinsel reinigen Getränkeentnahme Ausgabekapazität zu hoch beachten Getränk zu warm Kein oder zu wenig Wasser Wasserstand auffüllen...
- Seite 16 LOOP Style XL CC Technische Daten LOOP STYLE XL Ausgabekapazität AFG 0,2 bzw. 0,3 Liter Spitzenleistung bei 2 Getränken/Minute 322 (0,3 l) kontinuierlich - Getränke pro Stunde 75 (0,3 l) Anschlussspannung 230V/50Hz Max. Leistungsaufnahme in Watt Kompressorleistung in Watt (PS)* 512 (1/3) Kühlleistung / Eisbankleistung...
- Seite 17 LOOP Style XL CC Fließschema LOOP STYLE XL 6 Hahn 0,2 – 0,24 MPa ( 2,0-2,4 bar ) 0,35 – 0,45 MPa ( 3,5-4,5 bar ) 0,35 – 0,4 MPa ( 3,5-4,0 bar ) 0,05 – 0,1 MPa ( 0,5-1 bar ) Cornelius Deutschland GmbH Gebnrauchsanweisung Oberthen-Getränkekühler...
- Seite 18 LOOP Style XL CC 10 Stromlaufplan Cornelius Deutschland GmbH Gebnrauchsanweisung Oberthen-Getränkekühler Document no: TD1009600EN LOOP Style XL CC Version A, 22.10.2019, Index 0 Seite 18...
- Seite 19 LOOP Style XL CC 11 Exploded View / Sprengzeichnung Cornelius Deutschland GmbH Gebnrauchsanweisung Oberthen-Getränkekühler Document no: TD1009600EN LOOP Style XL CC Version A, 22.10.2019, Index 0 Seite 19...
- Seite 20 LOOP Style XL CC 12 Spare Part List / Ersatzteilliste Pos. Part-No. Benennung Description 220098287 Verflüssiger mit Lüftermotor Condenser with Fan Motor 220110873 Halteblech Verflüssiger Bracket Condenser 440000105 Rührwerkmotor Agitator 220110759 Halteblech Rührwerk Bracket Agitator 220110758 Traverse Traverse 220110750...
- Seite 21 LOOP Style XL CC 13 Konformitätserklärung Cornelius Deutschland GmbH Gebnrauchsanweisung Oberthen-Getränkekühler Document no: TD1009600EN LOOP Style XL CC Version A, 22.10.2019, Index 0 Seite 21...
