- Seite 1 Cinema Tower...

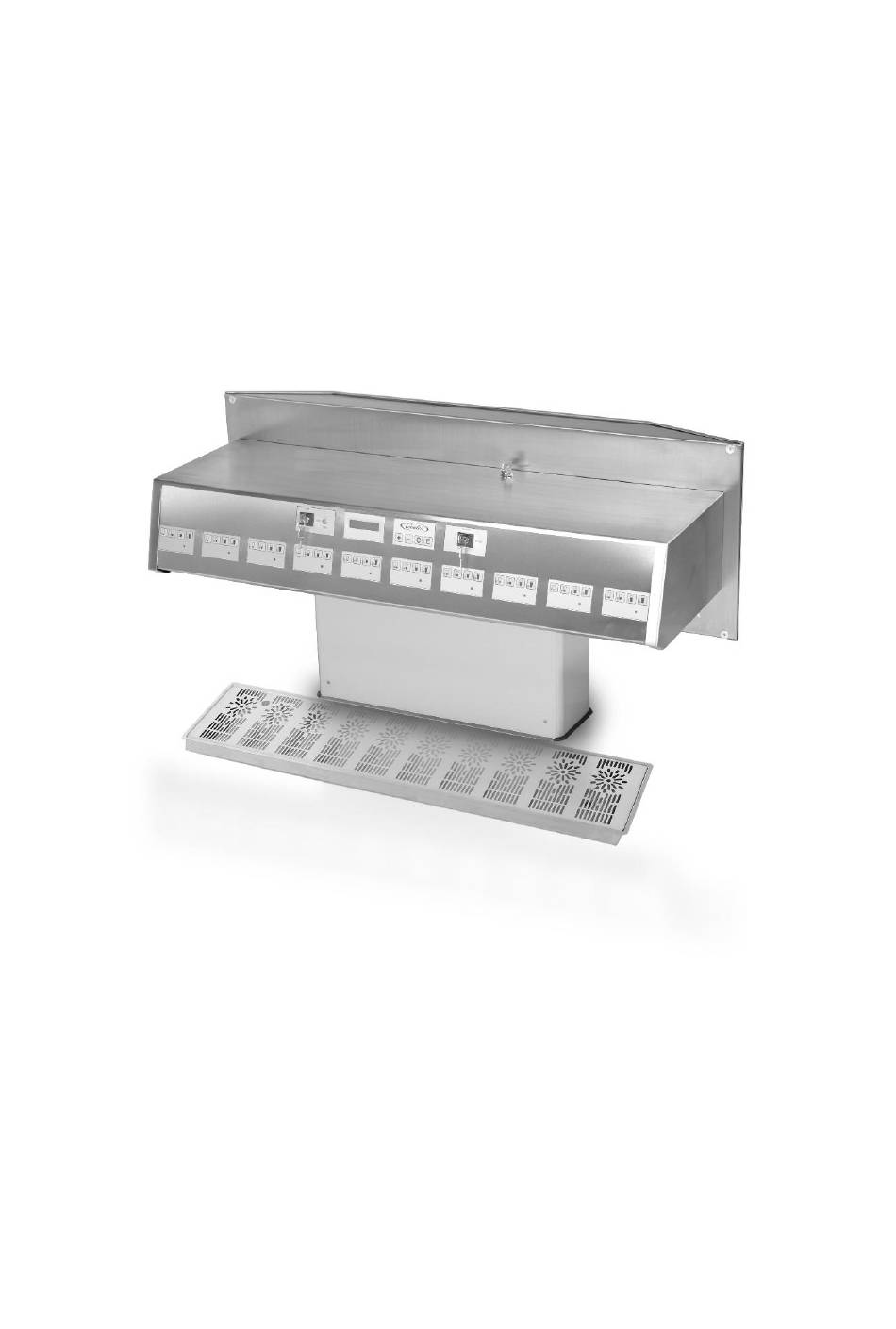

- Seite 2 Cinema Tower Gebrauchsanweisung Deutsch Impressum Gebrauchsanweisung (Original) Dokumenten-Nr.: TD0005600DE Schankaufsatz Cinema Tower Serie Version Ausgabedatum: 09.07.2019 Änderungsstand: Index 0 Schutzvermerk (gemäß DIN ISO 16016:2017-08) Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht aus- drücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Abrechnung: ............................19 Komponenten ............................20 Ersatzteile Cinema Tower V ........................22 Abmessungen Cinema Tower ........................27 12.1 Abmessungen Cinema Tower 8 Hahn ....................27 12.2 Abmessungen Cinema Tower 10 Hahn ....................28 Stromlaufplan ............................29 Fliessschema ............................30 Bohrschablone ............................31 15.1... -
Seite 4: Sicherheit
Mängel zu prüfen. Veränderungen, die eventuell die Sicherheit und Funktion beeinträchtigen, sind sofort Ihrer nächsten Servicestelle zu melden. Beachten Sie, dass nur CORNELIUS Original-Ersatz- und- Zubehörteile, die von uns geprüft und freigegeben sind, eingesetzt werden dürfen. Der Austausch von elektrischen Original-Ersatzteilen muss von autorisiertem und an diesen Geräten geschulten Personal durchgeführt werden. -
Seite 5: Bestimmungsgemäße Verwendung
Durch die bestimmungsgemäße Verwendung schützen Sie sich und vermeiden Schäden an dem Gerät und dessen Komponenten! Der Cinema Tower V (im folgenden als „Gerät“ bezeichnet) ist für das Ausschenken für gekühlte, nicht alkoholische und ihrer Bestandteile Getränke bestimmt. Das Anschließen anderer Getränke oder Flüssigkeiten ist verboten. -
Seite 6: Bediener
Der Betreiber muss sicherstellen, dass alle Bediener die Sicherheitsinformationen lesen und verstehen. Der Betreiber ist verantwortlich für die Planung und fachgerechte Durchführung regelmäßiger Sicherheitsüberprüfungen und Wartungsarbeiten. Die Cornelius Deutschland GmbH empfiehlt, für den Betrieb des Geräts die nationalen Bestimmungen des Einsatzlandes zum Betrieb von Getränkeschankanlagen zu beachten. 1.6.2 Bediener Die Festlegung, wer dieses Gerät bedient, erfolgt durch den Betreiber. -
Seite 7: Installation
Eingang einer Kühlschlange mit einem ID von 5 mm bzw. einem ID von 7 mm. Die Ausgänge der Kühlschlangen verbinden Sie mit der Python ihres Zapfaufsatzes. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 8: In- Und Außerbetriebnahme
Ziehen Sie den Netzstecker aus der Steckdose. – Lösen Sie die Kupplungen von den Getränkebehältern. – Lassen Sie das Gerät reinigen. Dies darf nur von geschultem Fachpersonal durchgeführt werden. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 9: Anweisungen Zur Reinigung
Vor jedem Wechsel der Getränkeart Vor und nach einer Unterbrechung: von mehr als 1 Woche alle 2 Wochen alle 3 Monate alle 12 Monate bei Bedarf austauschen Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 10: Störungen Und Deren Behebung
-Volumen im -Flasche leer -Flasche wechseln Getränk zu niedrig Absperrventil an Absperrventil öffnen -Flasche geschlossen Absperrhahn an Absperrhahn öffnen Druckminderer geschlossen -Druck zu gering Druck einstellen Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 11: Technische Daten Und Bildliche Darstellung
< 65 dB(A) Fließrate POM Hahn 45-90ml/s Zahl der Portionsgrößen 4 (0,4l / 0,5l/ 1,0l / 1,5l) Zahl der gleichzeitig zu zapfenden Getränke Max. 4 Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 12: Serviceeinstellungen
Nun Portionstaste 2 drücken, mit allen Portionstasten wiederholen bis alle Portionstasten eingelernt sind; z. B.: Portion wählen Schlüsselschalter in Betrieb- Position stellen: Portionen werden eingelernt! Bitte abwarten bis Signal ertönt und/oder die Anzeige umschaltet. Zapfbetrieb Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 13: Portionsmenge
Mit E Taste auswählen Menge ändern +- Wert: 110 Mit + oder - Taste Portionsmenge verändern. Menge ändern +- Wert: 284 Mit E Taste Veränderung beenden. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 14: Parameter
Portion+Menge+/- Mit der + oder – Taste kann die Displaydarstellung bei der Zapfung eingestellt werden. Wird „Portion+Menge“ ausgewählt so erscheint die Portionsnummer und die Stückzahl. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... - Seite 15 Max.Gertänke gleichzeitig 4 Mit der E Taste wird die Funktion ausgewählt. Extrataste Keine Mit der + oder – Taste kann die Funktion der blauen Canceltaste geändert werden. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
-
Seite 16: Servicemode
Um den Menüpunkt Servicemode zu verlassen kann die C Taste gedrückt werden, dann erscheint: Servicemode Eingabe mit E Oder man stellt den Schlüsselschalter in die Betrieb -Position, dann erscheint: Zapfbetrieb Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 17: Leermeldeleitungen
Um den Menüpunkt Leermeldeleitungen zu verlassen kann die C Taste gedrückt werden, dann erscheint: Leermeld. lernen Anzeige mit E Oder man stellt den Schlüsselschalter in die Run-Position, dann erscheint: Zapfbetrieb Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 18: Betrieb
Schlüsselschalter löschbar. Leermeldung 4 Erscheint in der Anzeige die Zeile Leermeldung mit Modul-/Leitungsnummer, kann auf dem Modul keine Portion gestartet werden und die blaue LED blinkt. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 19: Abrechnung
Eingabe Bestätigung erfolgt durch Betätigung der E Taste. Alle löschen? Die Eingabebestätigung erfolgt durch Betätigung der E Taste. Alle Portionen Durch Umschalten des Schlüsselschalters in die Betrieb Position wird der Menüpunkt verlassen. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 20: Komponenten
Tropfblech 220111863 AECINT CPU Die Platine AECINT ist die Zentrale des CINEMA TOWER - Systems. Sie wird mit 24VAC versorgt. Weiterst kann ein Gastrobus (max. 25 Module mit 99 Portionsgrößen), ein Leermeldekabel (max. 10 Leermeldeleitungen) und das Display/Tastatur-Kabel angeschlossen werden. - Seite 21 über Volumen und wird selbstständig von der Leopard Platine überwacht. Die Zählung wird vom Modul überwacht, auch bei Ausfall der AECINT CPU. Wird eine AECINT CPU erkannt, werden die zwischengespeicherten Portionen übertragen. Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
-
Seite 22: Ersatzteile Cinema Tower V
Cinema Tower Ersatzteile Cinema Tower V 220105872 220105873 MTT4-CT Portioniermodul für SF1-, UFB1-, MTT4-CTL Portioniermodul für SVF1- und LEV-Zapfhahn LVV-Zapfhahn 220108654 MTT4-LEO Portioniermodul für Leopard ERV-Zapfhahn 220105879 220105874 Klemmprint CPU Platine 220105878 220105877 Leermeldekabel Display/Tastaur Kabel Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE... - Seite 23 Leuchtstoffröhre 11W für alte Geräte bis 06/2012 220111591 220111590 Tranformator für LED-Beleuchtung ab 06/2012 LED-Band (ohne Kabel) ab 06/2012 148934010 818838015 SF1-Zapfhahn Anschlussblock für SF1-Zapfhahn Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
- Seite 24 Anschlussblock für UFB1- und SFV1-Zapfhahn 620608761 SFV1-Zapfhahn 440001051 440001100 Lancer LVV-Zapfhahn Anschlussblock für Lancer LVV, LEV, und Leopard ERV-Zapfhahn 440001025 620609120 Lancer LEV-Zapfhahn Lancer Leopard ERV-Zapfhahn Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
- Seite 25 Stecknippel JG für Sodaverteiler Leuchtdiode 24V 138298448 138474048 Schloss kpl. für Deckel Schlüssel 2F 212X für Deckel 141647194 141647196 Schlüsselschalter S311 für Programmierung Schlüssel S311 für Programmierung Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
- Seite 26 141647195 141647197 Schlüsselschalter S315 für Hauptschalter Schlüssel S315 für Hauptschalter 141647185 141647224 Frontrahmen 24x30 für Schlüsselschalter Kontaktelement für Schlüsselschalter 141647678 220112005 Transformator 24V Abdeckung Kontaktelement Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
-
Seite 27: Abmessungen Cinema Tower
Cinema Tower Abmessungen Cinema Tower 12.1 Abmessungen Cinema Tower 8 Hahn Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 28: 12.2 Abmessungen Cinema Tower 10 Hahn
Cinema Tower 12.2 Abmessungen Cinema Tower 10 Hahn Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 29: Stromlaufplan
Cinema Tower Stromlaufplan Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 30: Fliessschema
Cinema Tower Fliessschema Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 31: Bohrschablone
Cinema Tower Bohrschablone 15.1 8 Hähne Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 32: 15.2 10 Hähne
Cinema Tower 15.2 10 Hähne Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 33: Zubehör
Cinema Tower Zubehör Digitale Leeranzeigeelektronik 10 Leitig. 16:9 TFT Monitor mit USB Anschluss zum Datentausch Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... -
Seite 34: Konformitätserklärung
Cinema Tower Konformitätserklärung Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0... - Seite 35 Cinema Tower Cornelius Deutschland GmbH Gebrauchsanweisung Schankaufsatzr Dokumenten-Nr.: TD0005600DE Cinema Tower Serie Version A, 09.07.2019, Index 0...
