6.3.2 Durchgängige Abschirmung und Abschluss
Die Abschirmung der eBUS Netzwerkverkabelung muss durchgängig an jeder Expander-
Busplatine gebrückt werden, um über die gesamte Länge des eBUS Netzwerks eine
einzige Abschirmung zu erhalten.
Die Abschirmung darf an keinem Punkt im eBUS Netzwerk geerdet werden.
Auch an der letzten Expander-Busplatine am eBB-TERM-Abschluss wird die
Abschirmung nicht geerdet. Bitte schließen Sie den Schirm nicht an.
Am Automation Engine (eBCON-2, eBMGR-2) ist ein Abschluss für die Abschirmung
verbaut, der eine durchgängige Erdung gewährleistet. Die Abschirmung darf nicht
anderweitig am Automation Engine geerdet oder abgeschlossen werden.

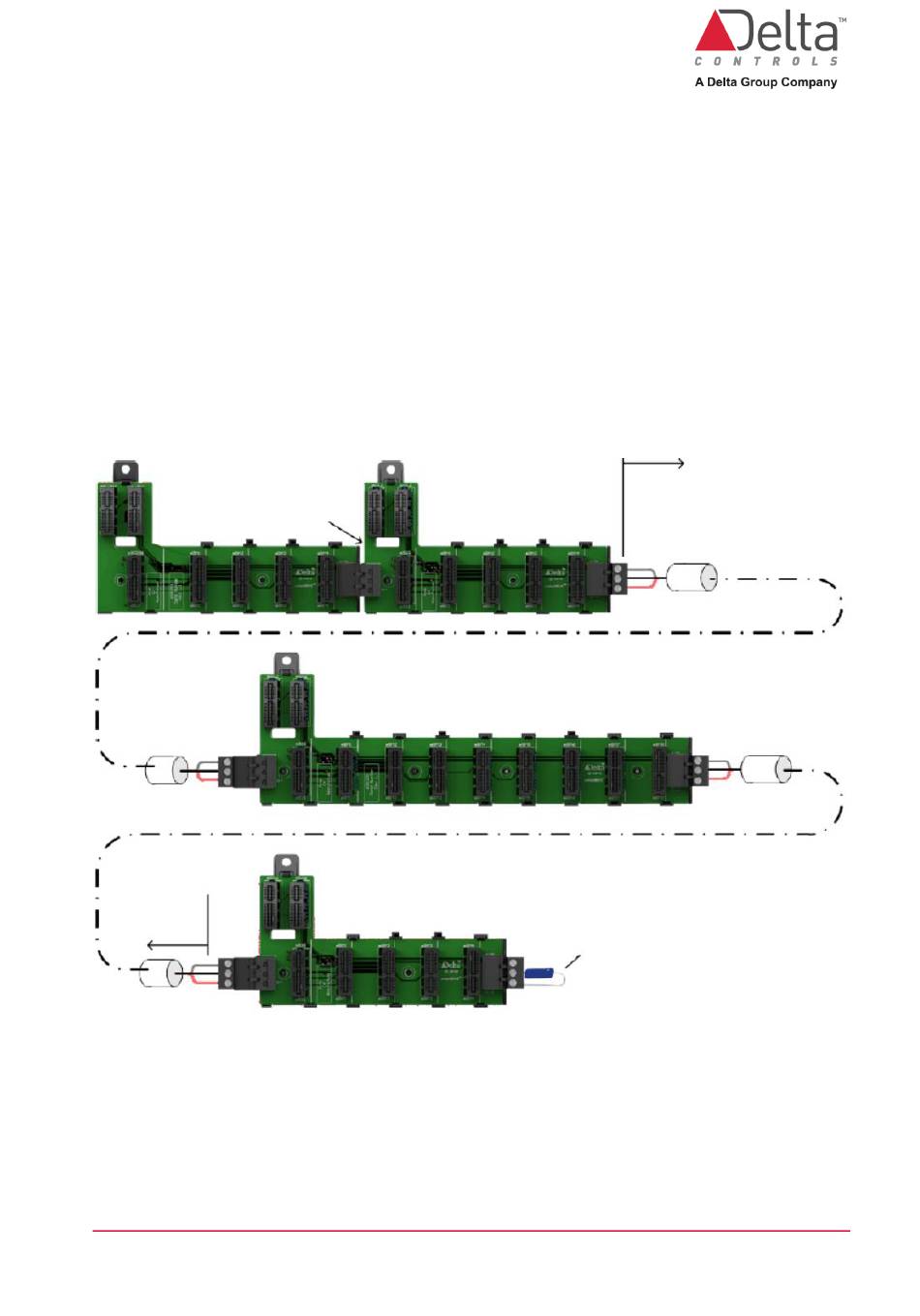

6.3.3 Übersicht eBUS Netzwerkverkabelung
Grundplatinen können direkt
zusammengesteckt werden
Max. eBUS-
Länge 100m
DE-eBMGR-TCH-2 Installationsanleitung.docx
oder eBB-Cable, eBus Netzwerk-
kabel-Kit, mit RS485 Kabel-
spezifikationen für abgesetzte
Installation der Expander
Grundplatinen
Letzter Grundplatinen eBUS-Stecker
muss mit einem eBB-TRM
abgeschlossen werden
