- Seite 1 / eZVP-440 Installationsanleitung Grundlage: enteliZONE VAV eZV-440 / eZVP-440 Rev 1.3 (and higher) Installation Guide (23.06.2021)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 02.12.2015 Arsal Khan Abbasi Ersterstellung 09.09.2021 C. Schmidt Aktualisierung / Anpassung an Rev 1.3 und Rev 1.8 DE-eZV-440 Installationsanleitung.docx Seite 2 von 17 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen ..................4 Produktbeschreibung..................... 4 Wichtige Anmerkungen ..................4 Sicherheitshinweise ....................5 Montage ........................6 Montage eZV-440-A ....................6 Montage eZV-440 ....................7 Abmessungen ......................8 Anschlussbild ......................9 Adressierung ......................10 Automatische Netzwerkadressierung (DNA) ............10 Controller Adressierung über DIP-Schalter ............10 Verkabelung ...................... -
Seite 4: Allgemeine Informationen
Mit 4 universellen Eingänge und 4 universellen Ausgängen für externe Feldgeräte sowie dem integrierten Luftströmungssensor und dem optionalen Klappenantrieb eignet sich der eZV-440 für eine Vielzahl von VAV Anwendungen, unter anderem mehrstufige Heizsysteme mit analogen, binären oder Fluss-Aktoren sowie serielle oder parallele Lüfter Boxen. -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen die Ausgänge von verschiedenen Klasse II Stromkreisen nicht untereinander verbunden werden. DE-eZV-440 Installationsanleitung.docx Seite 5 von 17 © Delta Controls Germany 2022... -
Seite 6: Montage

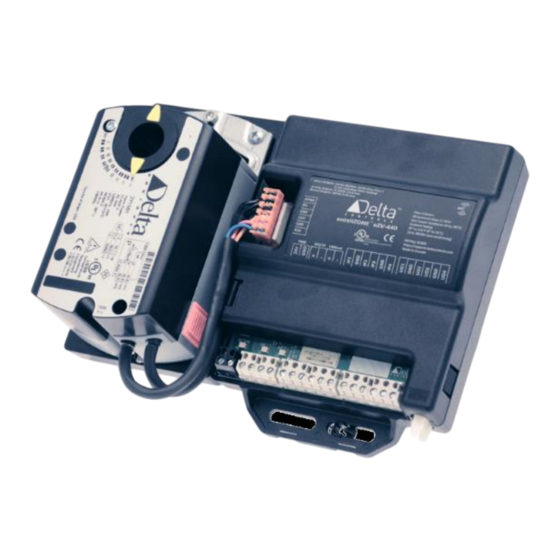

Montage Montage eZV-440-A Der eZV-440-A ist ein Komplettsystem, bestehend aus Controller, Aktor und Luftströmungssensor in einem Kunststoffgehäuse, das für die direkte Installation an einer Klappe geeignet ist. Für die Montage gehen Sie bitte wie folgt vor: 1. Vergewissern Sie sich, dass der eingesetzte Schaft die richtige Größe für die Klappe hat. -
Seite 7: Montage Ezv-440
Montage eZV-440 Bei einer bereits existierenden Klappe kann der eZV-440 neben dem bereits vorhandenen Aktor wie folgt nachgerüstet werden: Brechen Sie die Fixieren Sie die Montagehalterung Befestigen sie den Controller Montagehalterung an im vorgesehenen Platz mit den entsprechenden Blech- der Unterseite des Schrauben. -
Seite 8: Abmessungen
Abmessungen eZV-440-A eZV-440 Gewicht eZV-440 mit Antrieb Maße ±0.5 ±0.5 eZV-440 ohne Antrieb DE-eZV-440 Installationsanleitung.docx Seite 8 von 17 © Delta Controls Germany 2022... -
Seite 9: Anschlussbild
Stecker für Klappe Antrieb NFC- Antenne Adresse DIP- Schalter Universal- NET1- NET2- Standard- Universal- Druckluft- Eingänge 1 - 4 MS/TP LINKnet Bohrung für Ausgänge Anschluss 24 VAC Montage- Schrauben DE-eZV-440 Installationsanleitung.docx Seite 9 von 17 © Delta Controls Germany 2022... -
Seite 10: Adressierung
Nummer 4 und der DIP mit der Nummer 1 auf ON gestellt werden. Achtung: Die Adressierung über DIP-Schalter ist notwendig und muss einzigartig für jedes Gerät sein DE-eZV-440 Installationsanleitung.docx Seite 10 von 17 © Delta Controls Germany 2022... -
Seite 11: Verkabelung
▪ Eventuell wird mehr als nur ein Trennschalter gebraucht um das Gerät freizuschalten. ▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! DE-eZV-440 Installationsanleitung.docx Seite 11 von 17 © Delta Controls Germany 2022... -
Seite 12: Energieversorgung
Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations-probleme auftreten. DE-eZV-440 Installationsanleitung.docx Seite 12 von 17 © Delta Controls Germany 2022... -
Seite 13: Netzwerkkommunikation
LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30 m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-eZV-440 Installationsanleitung.docx Seite 13 von 17 © Delta Controls Germany 2022... -
Seite 14: Verkabelung Der Ein- Und Ausgänge
Verkabelung der Ein- und Ausgänge Für die Ein- und Ausgänge auf dem eZV-440-Controller gelten die gleichen allgemeinen Verdrahtungsanschlusspläne wie für andere Delta Controls Produkte. In separaten Dokumentationen sind weitere Informationen zu finden. Konfiguration der Eingänge Der Eingang muss softwaremäßig eingestellt werden, um das richtige Signal des keine Eingangsgerätes zu erkennen. -
Seite 15: Konfiguration Der Analogen Ausgänge
Fehlerfall blinkt die LED in Rot oder orange. Network (NET2) LINKnet (RS485) Im Normalbetrieb sollte diese LED in Kommunikationsstatus für hohem Tempo grün blinken. Im NET2 Fehlerfall blinkt die LED in Rot oder orange. DE-eZV-440 Installationsanleitung.docx Seite 15 von 17 © Delta Controls Germany 2022... -
Seite 16: Spezifikationen
1 DNS-xxx oder eZNS-xxx Netzwerk Sensor eZVP-440: bis zu 4 DNS-xxx oder eZNS-xxx Netzwerk Sensoren Service Port RJ-11 Buchse Zum Anschluss von Delta Controls Service Adapter (z. B. CON-768BT) Eingänge (AI1-AI4) 4 universelle Eingänge (12 bit) folgende Eingangssignale über Software einstellbar: •... - Seite 17 Technologie ARM Cortex M3 Prozessor 1 MB Flash 128 kB RAM 16 Mbit externer Flash-Speicher Zertifikate / Normen FCC Klasse B EAC (eZV-440, eZV-440-AB, eZV-440-AFB, eZVP-440, eZVP-440-AB, eZVP-440-AFB) DE-eZV-440 Installationsanleitung.docx Seite 17 von 17 © Delta Controls Germany 2022...
