- Seite 1 / eBX-08 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 02.11.2015 Arsal Khan Abbasi Ersterstellung 09.11.2015 Uwe Dils Änderungen Revision 3.0 (höhere Auflösung) 03.12.2015 Uwe Dils Änderung 90 %rF DE-eBX Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Verkabelung von enteliBUS Komponenten nicht im selben Gehäuse ....15 enteliBUS (eBUS) Installationsrichtlinien ............... 16 Netzwerkabschlusswiderstand für Datenverkabelung ........16 Durchgängige Abschirmung und Abschluss ............16 Übersicht eBUS Netzwerkverkabelung ............... 17 LED-Anzeigen ......................18 Spezifikationen ....................... 18 DE-eBX Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022...

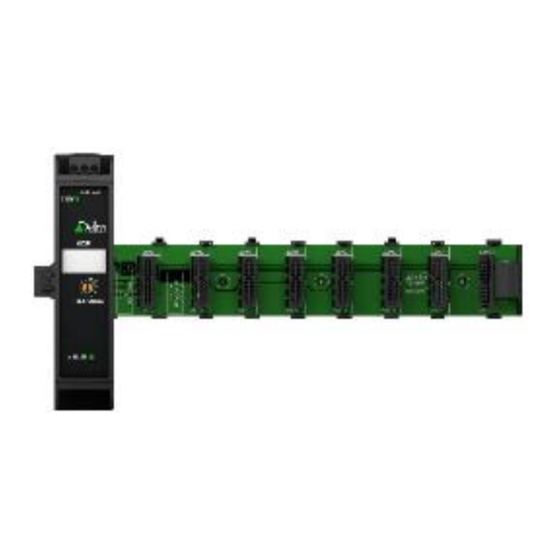

- Seite 4 (eBX) dienen E/A- Erweiterung. An jeden Expander können jeweils bis zu 4 (eBX-04) bzw. 8 (eBX-08) E/A-Erweiterungsmodule angeschlossen und verwaltet werden. Pro Expander wird mindestens ein Erweiterungsmodul benötigt. Der eBX wird gemeinsam mit einer BUS-Schiene geliefert, die entweder 4 oder 8 Steckplätze für E/A- Erweiterungsmodule zur Verfügung stellt.
- Seite 5 Wenn die Umgebungstemperatur unter dem Gefrierpunkt sinkt, kann das enteliBUS Gehäuse Material anfällig für Beschädigung sein, wenn es nicht richtig gehandhabt wird. Um mögliche Schäden zu vermeiden empfiehlt Delta Controls die enteliBUS Produkte zu entfernen und dort zu installieren wo die Umgebungstemperatur und die Temperatur der enteliBUS Produkte im Bereich von 0 °...
- Seite 6 Rev. 2.x Hardware unterstützt 16 Bit Auflösung auf unterstützt 16 Bit Auflösung auf unterstützt 12 Bit Auflösung auf den angeschlossenen eBMs den angeschlossenen eBMs den angeschlossenen eBMs Firmware 3.40 R3.2 oder höher DE-eBX Installationsanleitung.docx Seite 6 © Delta Controls Germany 2022...
- Seite 7 12 Bit Auflösung auf den unterstützt 12 Bit Auflösung auf unterstützt 12 Bit Auflösung auf den angeschlossenen eBMs den angeschlossenen eBMs angeschlossenen eBMs und älter Firmware 3.40 R3 oder älter DE-eBX Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022...
- Seite 8 (Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-eBX Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022...
- Seite 9 Um Module von der Busplatine zu entfernen, müssen diese senkrecht entfernt werden oder können alternativ in Richtung der Schiene vorsichtig abgezogen werden. Es darf beim Entfernen der Module kein horizontaler Druck ausgeübt werden, da dies die Befestigungsclips beschädigen könnte. DE-eBX Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
- Seite 10 Modul Breite Abstand zwischen den Modul-Ausschnitten eBX-08 Türausschnitt Breite eBX-08 Grundplatine Breite e-BX-08 e-BX-04 Gewicht Maße ±0.5 ±0.5 eBX-08 eBX-08 + Platine eBX-04 234,5 143,5 eBX-04 + Platine 92,5 92,5 13,5 13,5 DE-eBX Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022...
- Seite 11 Maßen dazu gerechnet werden. Anschlussbild 24 VAC/DC Eingangsspannung Power Status LED Modul Status LED eBUS Adressschalter eBUS Status LED Verbindung zur Grundplatine eBX-Steckplatz eBM - E/A Module Steckplätze (8) eBUS Ausgang eBUS Eingang DE-eBX Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
- Seite 12 Der enteliBUS Expander und die Erweiterungsmodule werden von einem 24V AC Klasse 2 Transformator oder einer 24V DC Spannungsquelle versorgt. Die enteliBUS E/A Module werden von derselben Versorgungsquelle gespeist wie die Busplatine mit der sie verbunden sind. DE-eBX Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022...
- Seite 13 Kommunikation nötig. Der Transformator ist sekundärseitig für die max. Auslastung von 4A (bei Klasse II) gesichert. Erden an der Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden DE-eBX Installationsanleitung.docx Seite 13 © Delta Controls Germany 2022...
- Seite 14 Komponenten über die integrierten eBUS Netzwerkstecker oder wenn sie innerhalb eines Gehäuses mit einem eBUS Netzwerkkabel verbunden sind. E/A Module sind über die Busplatine ausreichend geerdet. Gehäuse Controller Grundplatine Expander Grundplatine eBCON Expander keine Klemmen sind Erdungsklemmen. DE-eBX Installationsanleitung.docx Seite 14 © Delta Controls Germany 2022...
- Seite 15 E/A Module sind über die Busplatine ausreichend geerdet. Gehäuse Strom und Masse für alle Komponenten müssen von derselben elektrischen Spannungsversorgung geliefert werden! eBCON Grundplatine eBCON eBUS Netzwerk Gehäuse Expander Grundplatine Expander DE-eBX Installationsanleitung.docx Seite 15 © Delta Controls Germany 2022...
- Seite 16 Abschirmung nicht geerdet. Bitte schließen Sie den Schirm nicht an. Am Automation Engine (eBCON, eBMGR) ist ein Abschluss für die Abschirmung verbaut, der eine durchgängige Erdung gewährleistet. Die Abschirmung darf nicht anderweitig am Automation Engine geerdet oder abgeschlossen werden. DE-eBX Installationsanleitung.docx Seite 16 © Delta Controls Germany 2022...
- Seite 17 Netzwerk- Grundplatinen können direkt kabel-Kit, mit RS485 Kabel- zusammengesteckt werden spezifikationen für abgesetzte Installation der Expander Grundplatinen Max. eBUS- Länge 100m Letzter Grundplatinen eBUS-Stecker muss mit einem eBB-TRM abgeschlossen werden DE-eBX Installationsanleitung.docx Seite 17 © Delta Controls Germany 2022...
- Seite 18 - 55 °C Hardware Revision 2 -30 - 55 °C Hardware Revision 3.0 oder höher 10 - 90 %rF (nicht kondensierend) Kommunikationsanschlüsse eBUS Netzwerk max. 500kbps enteliBUS Modulkommunikationsbus (über Busplatine) Zertifikate / Normen BTL gelistet DE-eBX Installationsanleitung.docx Seite 18 © Delta Controls Germany 2022...
