6
Netzwerkverkabelung
Die eBMGR-2 und eBMGR-TCH-2 verfügen über RS-485-, Ethernet- und eBUS-
Netzwerkanschlüsse (siehe Layout).
Anschluss-Typ
Beschreibung
RS-485
Unterstützt BACnet MS / TP-, Delta LINKnet- und Modbus RTU-Kommunikation
Ethernet
Unterstützt BACnet / IP- und BACnet / Ethernet-Kommunikation
Unterstützt Kommunikation mit anderen enteliBUS-Modulen über eine
eBUS
Busverbindung
6.1
MS/TP (RS485) Verkabelung
Verbinden Sie die eBMGR-2 / eBMGR-TCH-2 mit den BACnet-Geräten über MS/TP,
LINKnet oder Modbus RTU mittels der NET1- oder NET2-Anschlüsse.
Für detailliertere Informationen zur MS/TP und LINKnet Verkabelung wird auf die Delta
Installationsrichtlinien verwiesen.
-
Um eine zuverlässige Kommunikation zu gewährleisten, muss die Verkabelung
ordnungsgemäß durchgeführt werden.
-
Kabelspezifikation:
Querschnitt:
Kabeltyp:
Widerstand:
Impedanz:
Abschirmung: geflochtene oder Aluminiumfolien-Abschirmung
-
Alle Controller sollten in der Daisy-Chain-Konfiguration verkabelt werden. Eine
andere RS-485-Netzwerk Verdrahtungskonfiguration (z.B. Stern- oder Bus-
Verkabelung) ist nicht zulässig und führt zu Problemen im Netzwerk.
-
Netzwerke, die eine Gesamtlänge von 1200m überschreiten oder mehr als 64
Controller beinhalten, benötigen einen DZNR-768 BACnet Netzwerk Repeater.
-
Installieren
Abschlußwiderstand
-
LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von
weniger als 30m brauchen keinen Abschlusswiderstand.

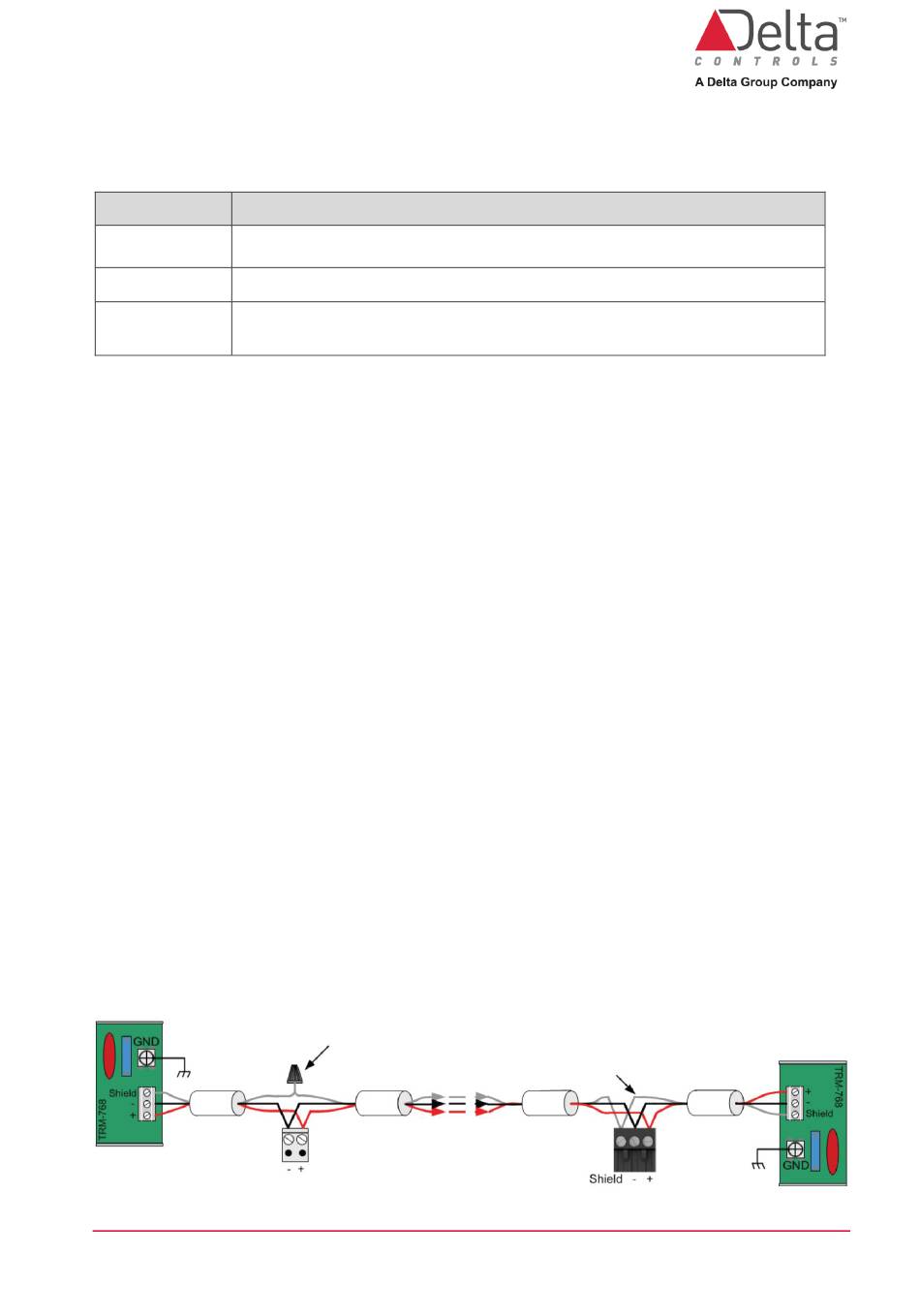

Fortlaufende Abschirmung bei Knoten mit
DE-eBMGR-TCH-2 Installationsanleitung.docx
0,205-0,32mm² (22-24 AWG)
verdrillte Zweidrahtleitung
100-120 Ohm
max. 56 pF/m (17 pF/ft)
Sie
an
beiden
Enden
V3-Geräten
des
Netzwerks
einen
Fortlaufende Abschirmung bei Knoten
mit integriertem Schirmanschluss (SHD)
© Delta Controls Germany 2022
TRM-768-
Seite 15 von 29
