3.4

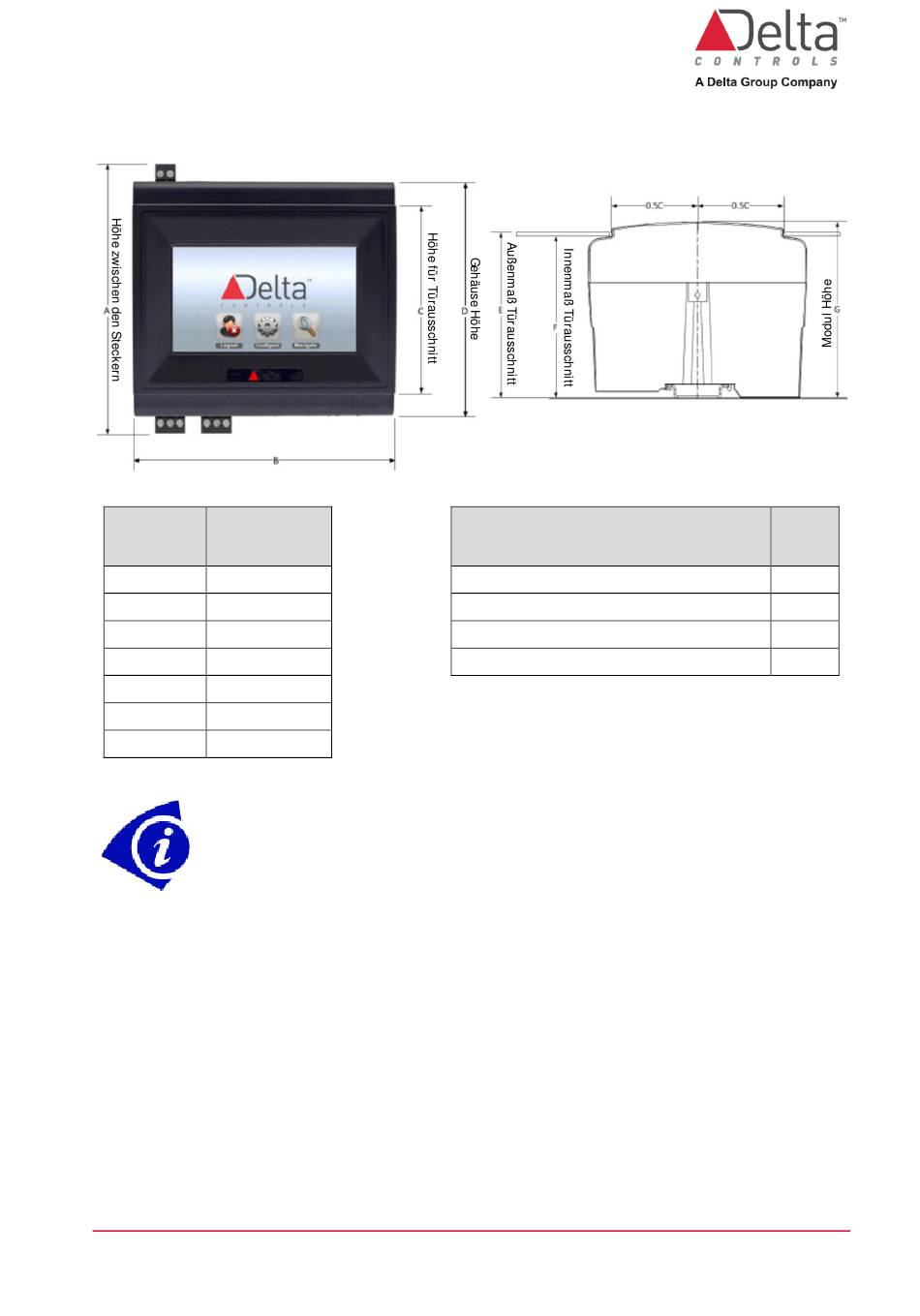

Abmessungen
Gehäuse Breite
mm
Maße
±0.5
A
145
B
138
C
99
D
126
E
96
F
92,5
G
100
Die o.g. Ausschnittmaße beinhalten keine zusätzliche Toleranz für
Schnittungenauigkeiten. Bei der Festlegung der Ausschnittmaße sollten
zusätzlich 0,5mm sowie die Toleranz des Schneidewerkzeugs zu den o.g.
Maßen dazu gerechnet werden.
DE-eBMGR-TCH-2 Installationsanleitung.docx
Gewicht
eBMGR
eBMGR + Verpackung
eBMGR-TCH
eBMGR-TCH + Verpackung
© Delta Controls Germany 2022
g
214
366
395
515
Seite 9 von 29
