  • Seite 1 Installationsanleitung...
  • Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 14.12.2015 Arsal Khan Abbasi Ersterstellung DE-eZNS-T100 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
  • Seite 3 Geräteadressierung und Baudrate ..............10 Verkabelung ......................10 Energieversorgung ....................11 Netzwerkkommunikation ..................12 MS/TP (RS485) Verkabelung ................12 Verkabelung der Eingänge ..................13 Externe Eingänge ....................13 Spezifikationen ....................... 14 Reinigung ........................ 15 DE-eZNS-T100 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022...

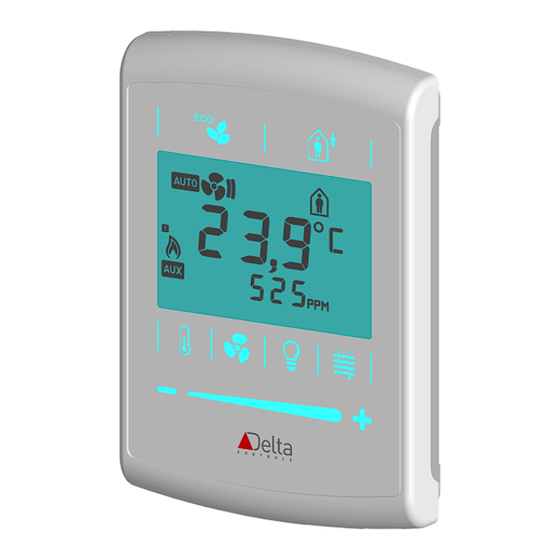

  • Seite 4 Allgemeine Informationen Produktbeschreibung Der eZNS-T100 ist ein Netzwerksensor, der dem Gebäudenutzer eine intuitive Touch-Oberfläche bietet, um in individuellen Komfortniveaus den jeweiligen Aufgaben gerecht zu werden. Neben Temperatursensoren mit Feuchtigkeitsmesser, CO2- Bewegungsmelder bietet eZNS auch verschiedenfarbige Hintergrundbeleuchtungen, um dem Nutzer zusätzliche Rückmeldung zu liefern und um die Ästhetik zu steigern.
  • Seite 5 Die Rückwand des eZNS wurde so designend, dass er direkt auf die meisten Standard Schaltkästen oder Unterputzdosen montiert werden kann. Die Maße hängen von der Ausstattung des Gerätes wie folgt ab. Abmessungen Frontansicht Vertieft Vertieft mit CO Aufputz (R mit Option CO (SM) DE-eZNS-T100 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022...
  • Seite 6 Maße Gewicht ±0.5 eZNS100 (R) eZNS100 (R mit Option CO eZNS100 (SM) DE-eZNS-T100 Installationsanleitung.docx Seite 6 © Delta Controls Germany 2022...
  • Seite 7 Kunden entfernt werden kann. Ziehen Sie hierzu die Folie von einer der oberen Ecken nach unten ab. Achten Sie darauf, dass Sie die Folie nicht direkt nach außen ziehen, da sonst die Beschriftung der Tasten beschädigt werden könnte. DE-eZNS-T100 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022...
  • Seite 8 Rückplatte benötigt (siehe Abbildung 2.1). 1 von 5 Montagelöchern Netzwerk- Anschluss Spannungs- Anschluss und 10 K Eingang DIP-Schalter (nur in Version ohne Display) USB Service NFC-Antenne Anschluss Befestigungsschraube für Gehäuse DE-eZNS-T100 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022...
  • Seite 9 ✔ Feuchtigkeit ✖ ✖ ✖ ✔ ✖ ✔ ✔ ✔ Interner Bewegungs- ✖ ✖ ✖ ✖ ✔ ✖ ✔ ✔ sensor Hintergrund- ✖ ✔ ✔ ✔ ✖ ✔ ✔ ✔ beleuchtung DE-eZNS-T100 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
  • Seite 10 ▪ Eventuell wird mehr als nur ein Trennschalter gebraucht um das Gerät freizuschalten. ▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! DE-eZNS-T100 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022...
  • Seite 11 Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-eZNS-T100 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
  • Seite 12 Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-eZNS-T100 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022...
  • Seite 13 Die Klemme für den externen Eingang ist mit IP6 (früher IP1) gekennzeichnet und wird zusammen mit der GND Klemme mit Energie versorgt. Externe Eingänge werden nach den üblichen Delta Controls Standards verkabelt. Hierzu wird auf die Delta Installationsrichtlinien verwiesen. 7.1.1 Konfiguration der externen Eingänge Der externe Eingang ist ein zusätzlicher, 10K...
  • Seite 14 0,13 % vom Messwert pro mm Hg Stabilität: 20 ppm / Jahr (typisch) Präsenzsensor (Optional) Passiver Infrarot Bewegungsmelder (PIR) Bereich: 5 m Reichweite: 100 ° Horizontal Eingänge 1 x 10K (extern) DE-eZNS-T100 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2022...
  • Seite 15 Caviwipes medizinische Putztücher Bemerkung: Beim Wischen der Frontseite können aufgrund der kapazitiven Sensoren unerwünschte Aktionen ausgelöst werden. wird für Reinigungsvorgang empfohlen, einen Sperrmodus zu programmieren, der für einige Minuten alle Tastendrücke ignoriert. DE-eZNS-T100 Installationsanleitung.docx Seite 15 © Delta Controls Germany 2022...
