Wenn Sie den eBMGR-2 zur Steuerung von E/A Objekten verwenden möchten, müssen
Sie ein eBX-Expander-Modul und eine Rückwandplatine sowie eBM E/A-Module
hinzufügen.

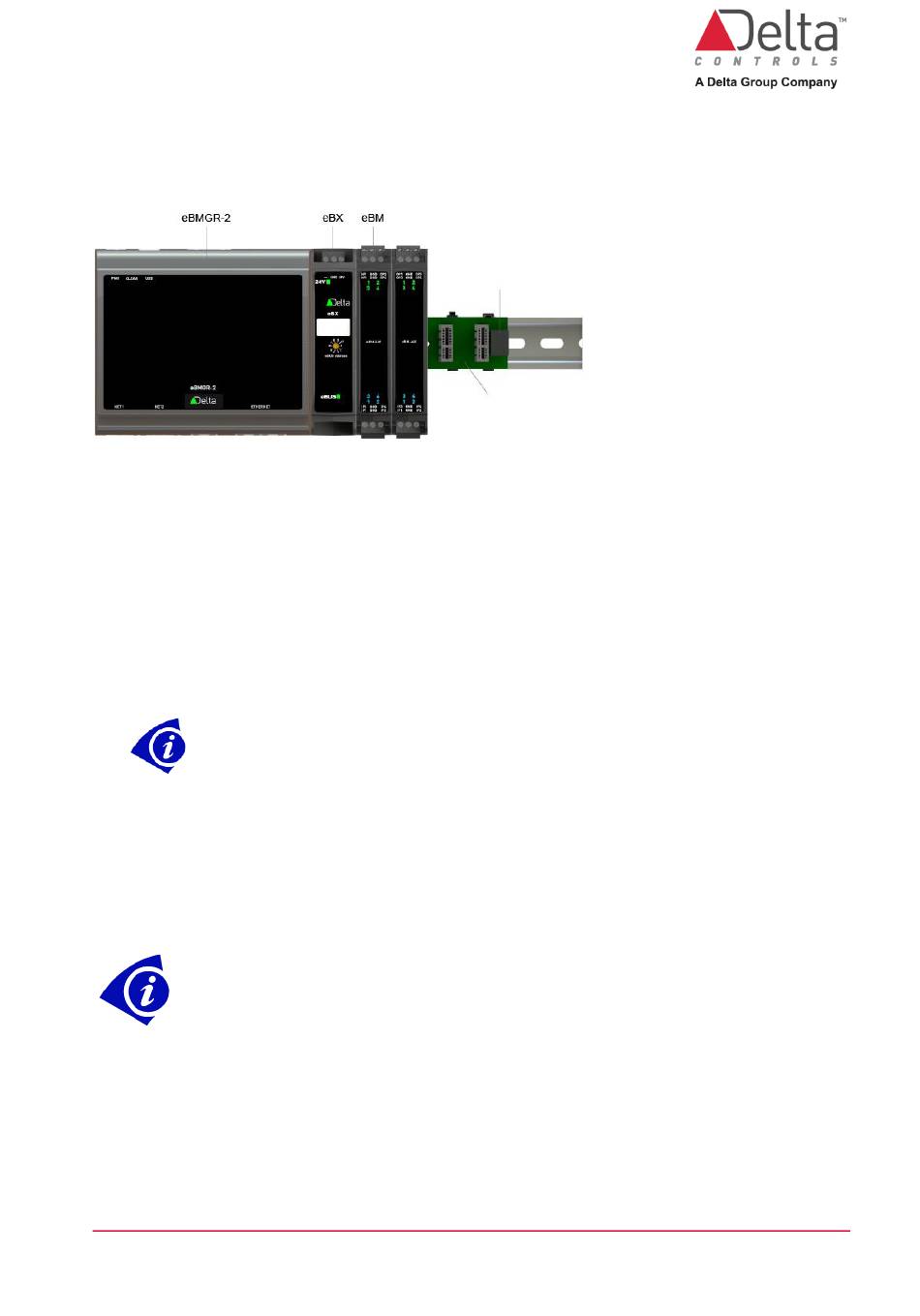

Montieren Sie die Expander-Rückwandplatine rechts vom eBMGR-2.
3.1
Montage der Busplatine auf eine DIN-Schiene
1. Setzen Sie die unteren Befestigungslaschen der Rückwandplatine fest gegen die
Unterseite der DIN-Schiene und wippen Sie die Rückwandplatine nach vorne, bis
die oberen Laschen über der Oberseite der Schiene einrasten.
2. Stecken Sie die Rückwandplatine in den eBMGR-2.
3. Befestigen Sie die Rückwandplatine mit M3- oder M4-Schrauben an der
Montagefläche.
4. Dadurch wird verhindert, dass sich die Rückwandplatine biegt, wenn Module
entfernt werden.
Das Befestigen der Busplatine mit einer Schraube ist wichtig, da es sonst beim Entfernen
von Modulen zur Beschädigung der Busplatine kommen kann.
Fügen Sie nach dem Sichern der Rückwandplatine die eBX- und eBM-Module zur
Rückwandplatine hinzu.
3.2
Demontage von Modulen
Um Module von der Busplatine zu entfernen, müssen diese senkrecht entfernt werden
oder können alternativ in Richtung der Schiene vorsichtig abgezogen werden.
Es darf beim Entfernen der Module kein horizontaler Druck ausgeübt werden, da dies die
Befestigungsclips beschädigen könnte.
3.3
Demontage der Busplatine von der DIN-Schiene
1. Entfernen Sie die Schrauben, mit denen die Busplatine an der Montagefläche
befestigt ist.
2. Legen Sie beim leichten Ziehen an der Rückwandplatine nacheinander einen
Schraubendreher unter die Entriegelungslaschen und heben Sie sie an, bis sie von
der DIN-Schiene ausklicken.
DE-eBMGR-TCH-2 Installationsanleitung.docx
eBUS - Ausgang
Rückplatine
