Endress+Hauser Profile Vision Compact SPV350 Kurzanleitung Seite 19

Profile Vision Compact SPV350
6.2.5 Anschluss Digitale Eingänge
Anschluss Digitale Eingänge TSync und DI 01 bis DI 14 an der Steuerungsbaugruppe
DI
X2
1 2
3 4
5 6
7 8
9 10
11 12
13 14
DI 01 DI 02
11 21
DI 01 DI 02
12 22
DI 03 DI 04
13 23
DI 05 DI 06
14 24
DI 07 DI 08
15 25
DI 10 DI 12
16 26
DI 13 DI 14
17 27
18 28

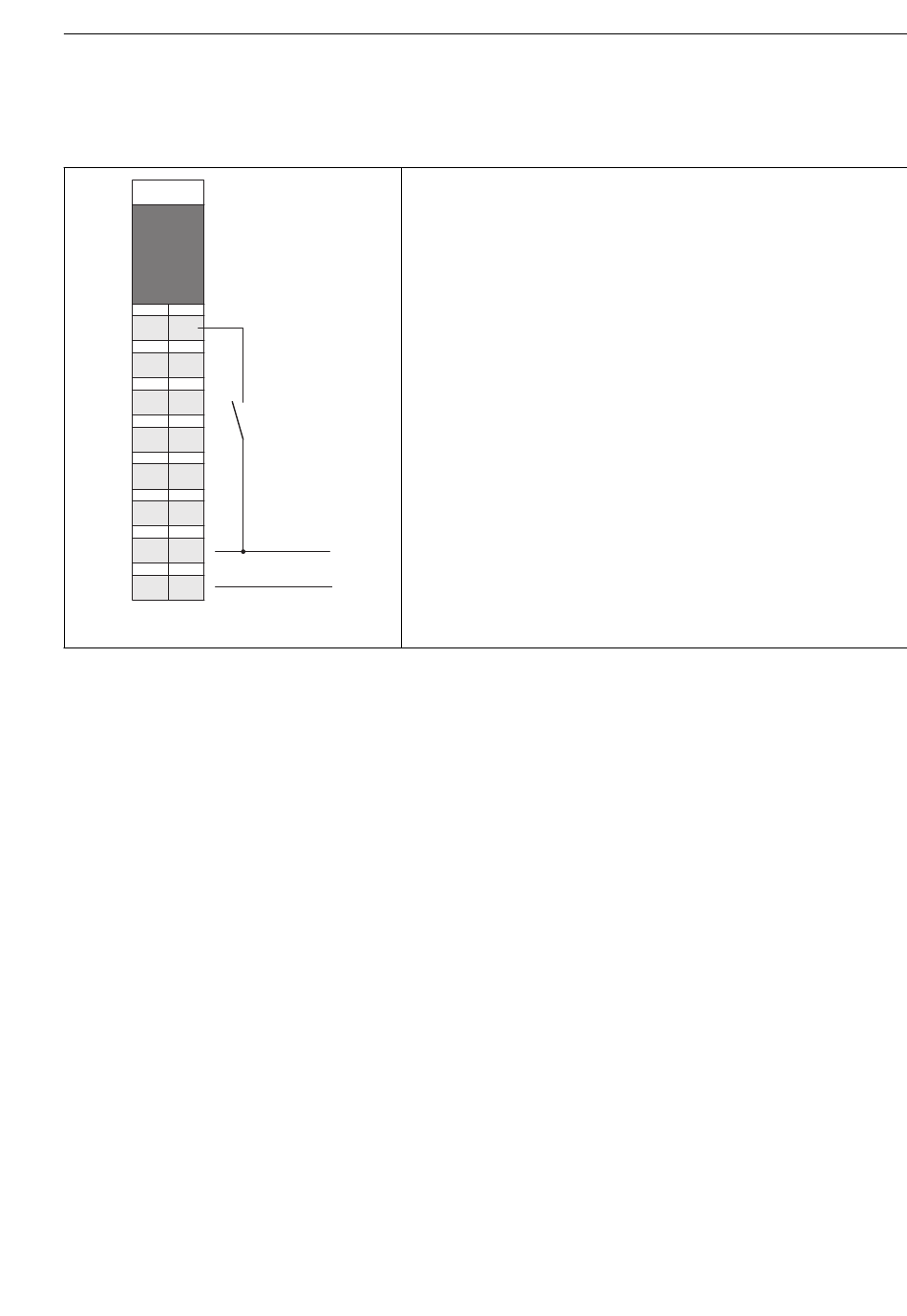

 9 Anschlussbeispiel für DI 02
Endress+Hauser
Die digitalen Eingänge schließen Sie in der gleicher Weise wie im
Anschlussbeispiel an.
Werden Signale von externen Systemen verwendet, müssen Sie die
Signale über Relais mit einem potenzialfreien Kontakten führen.
• Schaltschwelle Low: < 5 V DC
• Schaltschwelle High: > 15 V DC
24 V DC (+)
24 V DC (–)
Elektrischer Anschluss
19
