Profile Vision Compact SPV350
6.2.7 Anschluss PROFIBUS DP
PROFIBUS DP
X4
READY/RUN
STATUS DP
RxD
TxD

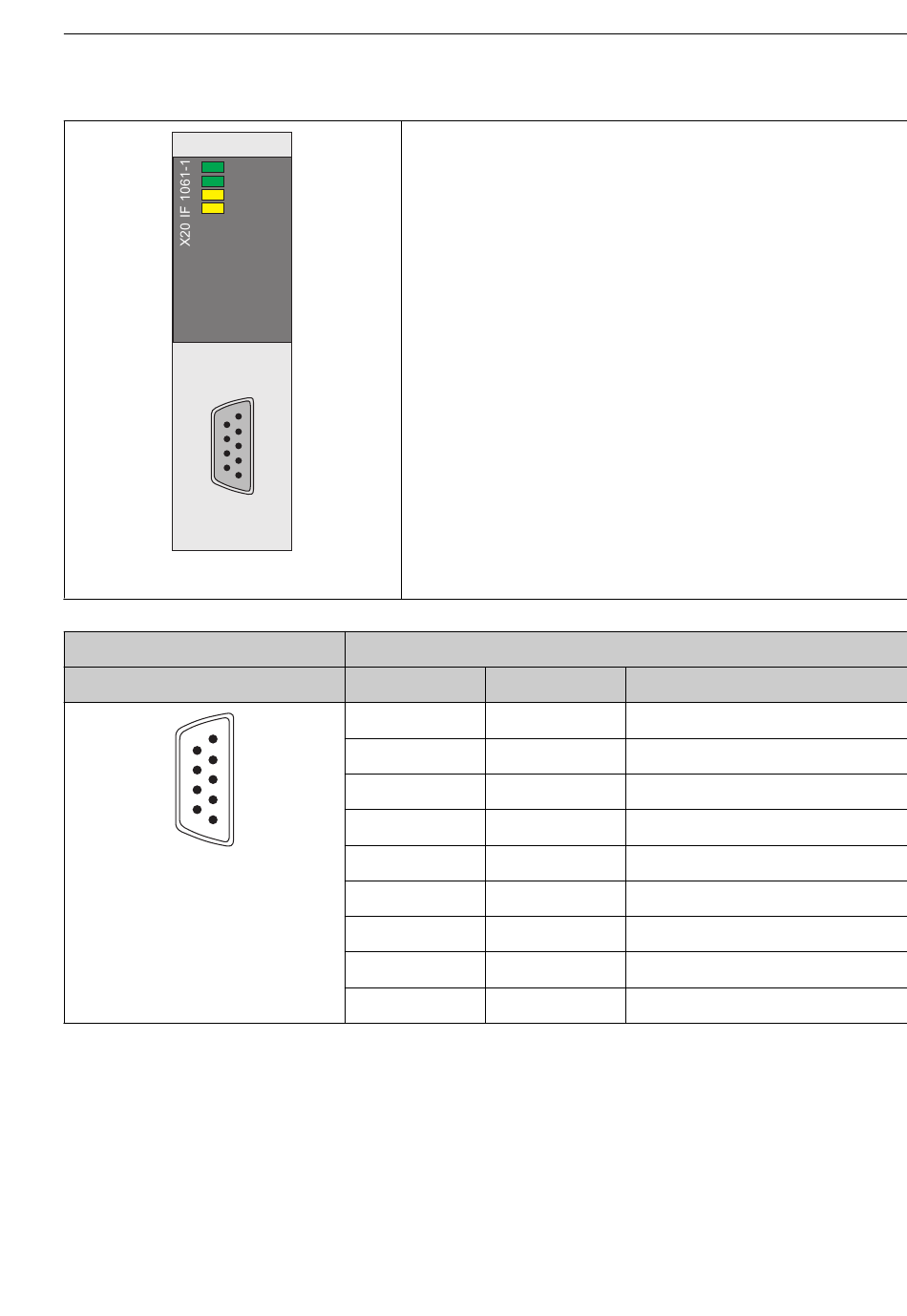

 11 Anschluss PROFIBUS DP
Schnittstelle
9
6
 12 DSUB-Buchse
1) CNTR: Richtungsumschaltung für externe Repeater
6.2.8 Anschluss Ethernet – Privates SPV350-Netzwerk
Über die Ethernet-Schnittstelle binden Sie die Steuerungsbaugruppe, das Gateway / Fernwar-
tungsmodem und den optionalen 7"-Touchbildschirm in ein eigenes Maschinennetzwerk ein
(→  7).
Endress+Hauser
Das PROFIBUS DP-Master-Modul zum Anschluss für PROFIBUS-
Geräte ist in der Steuerungsbaugruppe eingebaut. Für den Anschluss
von PROFIBUS PA-Geräten müssen Sie einen DP/PA-Koppler verwen-
den. Der DP/PA-Koppler ist nicht im Lieferumfang enthalten
(→  9).
• Feldbus: PROFIBUS DP V0/V1 Master
• Buchse: 9-polige DSUB-Buchse
• Max. Leitungslängen: 1000 m
• PROFIBUS-Adresse des Masters: 1
• Reservierte PROFIBUS-Adressen für Kompakttransmitter: 5 bis 124
Anschlussbelegung DSUB-Buchse
Pin
1
5
2
3
1
4
5
6
7
8
9
RS-485 Beschreibung
Reserviert –
Reserviert –
RxD/TxD-P Daten, Kabelfarbe rot
1)
CNTR-P Transmit Enable
DGND Potenzialgetrennte Versorgung
VP Potenzialgetrennte Versorgung
Reserviert –
RxD/TxD-N Daten, Kabelfarbe grün
CNTR-N Transmit Enable
Elektrischer Anschluss
