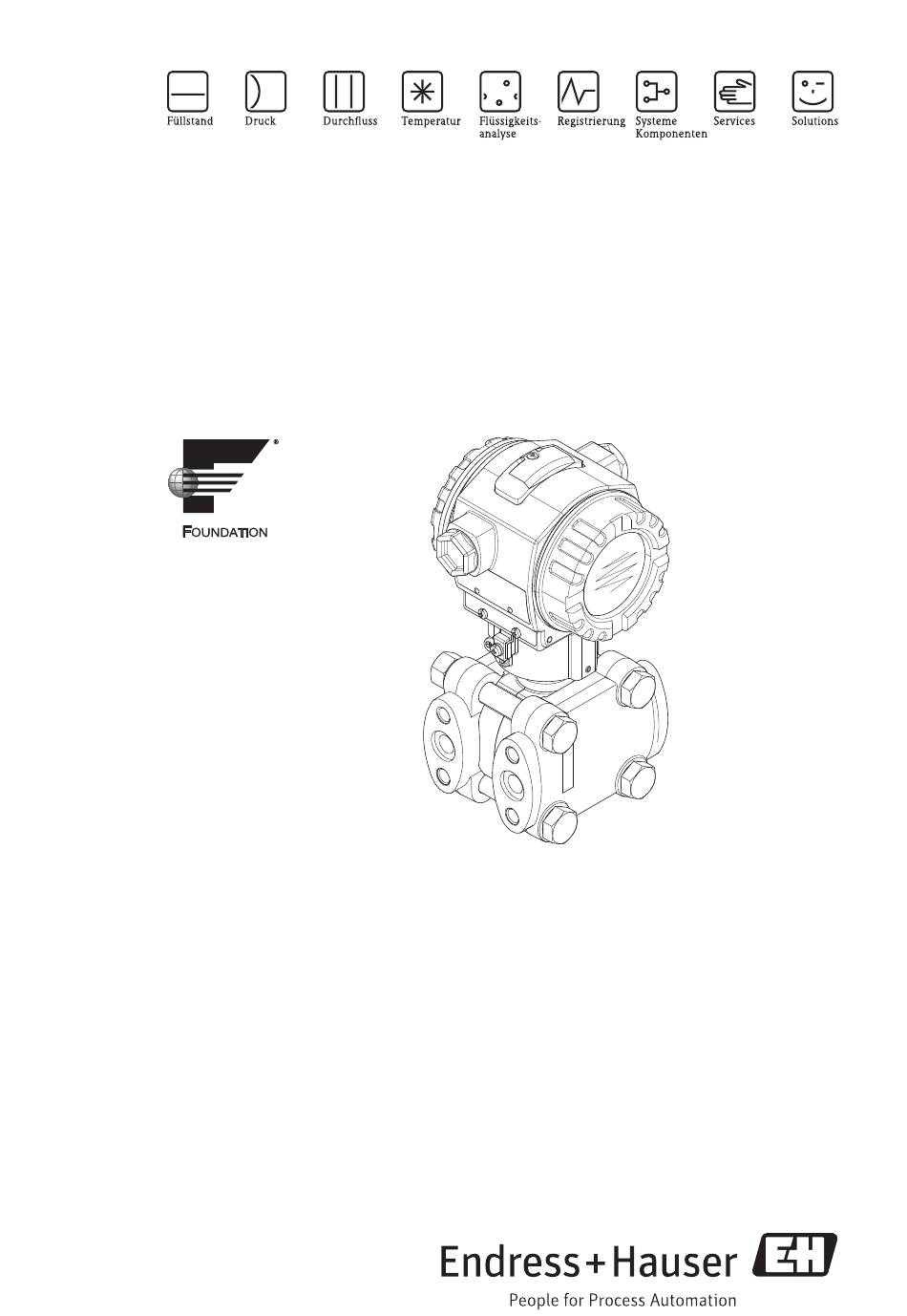

Kurzanleitung
Deltabar S
PMD70, PMD75, FMD76, FMD77, FMD78
Differenzdruckmessung
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• einer CD-ROM mit den Betriebsanleitungen
KA01024P/00/DE/14.13
71207383

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Deltabar S PMD70

Inhaltszusammenfassung für Endress+Hauser Deltabar S PMD70

  • Seite 1 Kurzanleitung Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 Differenzdruckmessung Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...

  • Seite 2: Inhaltsverzeichnis

    5.7 Parameter OUT skalieren ..............41 Endress+Hauser...

  • Seite 3: Sicherheitshinweise

    Normen einzuhalten. Dem Gerät liegt eine separate Ex-Dokumentation bei, die ein fester Bestandteil dieser Dokumentation ist. Die in den Ex-Dokumentationen aufgeführ- ten Installationsvorschriften, Anschlusswerte und Sicherheitshinweise sind zu beachten. Die Dokumentationsnummer dieser Anleitung ist ebenfalls auf dem zusätzlichen Typenschild angegeben. Endress+Hauser...

  • Seite 4: Rücksendung

    DIN 19210 "Wirkdruckleitungen für Durchflusseinrichtungen" oder entsprechenden natio- nalen oder internationalen Normen entnehmen. • Die Verwendung eines Dreifach- oder Fünffach-Ventilblocks ermöglicht eine einfache Inbe- triebnahme, Montage und Wartung ohne Prozessunterbrechung. • Bei Verlegung der Wirkdruckleitungen im Freien auf geeigneten Frostschutz achten, z.B. durch Einsatz von Rohrbegleitheizungen. Endress+Hauser...

  • Seite 5: Messanordnung

    • Wirkdruckleitungen mit einem monotonen Gefälle von mindestens 10 % verlegen. • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen. • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. Messanordnung 2.2.1 Druckmessung •...

  • Seite 6: Einbauhinweise Für Geräte Mit Druckmittlern (Fmd78)

    • Es sollten immer zwei gleiche Druckmittler (z.B. Durchmesser, Material usw.) für die Minus- und Plusseite verwendet werden (Standardauslieferung). – ≥ 100 mm + – P01-FMD78xxx-11-xx-xx-xx-005 Abb. 1: Montage Deltabar S, FMD78 mit Druckmittlern und Kapillare, empfohlene Montage bei Vakuumanwendung: Drucktransmitter unterhalb dem untersten Druckmittler montieren! Endress+Hauser...

  • Seite 7: Hochtemperatur-Öl

    Deltabar S FOUNDATION Fieldbus Einbau 2.3.1 Vakuumanwendung (FMD78) Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des unteren Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmitt- ler bedingt durch die Vorlage des Füllöls in den Kapillaren vermieden. Bei einer Montage des Drucktransmitters oberhalb des unteren Druckmittlers darf der maximale Höhenunterschied H1 gemäß...

  • Seite 8: Variante "Separatgehäuse" Zusammenbauen Und Montieren

    Arretierungsschraube (Pos. 5) festziehen. Gehäuse mittels Montagehalter (Pos. 7) an einer Wand oder einem Rohr montieren. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) ≥ 120 mm montieren. Endress+Hauser...

  • Seite 9: Verdrahtung

    übereinstimmen. • Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. • Gehäusedeckel des Klemmenraumes entfernen. • Kabel durch die Verschraubung einführen. Verwenden Sie vorzugsweise verdrilltes, abge- schirmtes Zweiaderkabel. • Gerät gemäß folgender Abbildung anschließen. • Gehäusedeckel zuschrauben. • Versorgungsspannung einschalten. Endress+Hauser...

  • Seite 10: Anschluss Messeinheit

    • Variante für Ex-freien Bereich: 9...32 V DC 3.2.2 Stromaufnahme 15,5 mA ±1 mA, Einschaltstrom entspricht der IEC 61158-2, Clause 21. 3.2.3 Kabelspezifikation • Verwenden Sie verdrilltes, abgeschirmtes Zweiaderkabel, vorzugsweise Kabeltyp A. • Klemmen für Aderquerschnitte: 0,5...2,5 mm • Kabelaußendurchmesser: 5...9 mm Endress+Hauser...

  • Seite 11: Erdung Und Abschirmung

    3.2.4 Erdung und Abschirmung Der Deltabar S ist zu erden z.B. über die externe Erdungsklemme. Es gibt verschiedene mögliche Erdungs- und Schirmungs-Installationstechniken für FOUNDATION Fieldbus-Netzwerke wie z.B.: • Isolierte Installation (siehe auch IEC 61158-2) • Installation mit mehrfacher Erdung • Kapazitive Installation. Endress+Hauser...

  • Seite 12: Bedienung

    Gerät auch in 6 Sprachen (de, en, fr, es, jp, ch) über DTM oder EDD bedient werden. Das Programm FieldCare ist ein E+H DTM-Bedientool und kann unter endress.com bezogen werden. Parameter- Messwert-Anzeige Identifikations- Funktionsname Wert nummer Kopfzeile Hauptzeile Einheit Infozeile Symbol – Bargraph Editier modi Bedientasten Auswahl- möglichkeiten editierbarer Wert aktueller Messwert P01-xxxxxxxx-07-xx-xx-xx-011 Endress+Hauser...
  • Seite 13 → Siehe auch Seite 14, Kap. 4.2.1 "Lage der Bedienelemente". Tendenz-Symbol (aufsteigend) Der Hauptmesswert des Transducer Blocks steigt. Tendenz-Symbol (fallend) Der Hauptmesswert des Transducer Blocks fällt ab. Tendenz-Symbol (gleichbleibend) Der Hauptmesswert des Transducer Blocks ist über die letzten Minuten konstant geblieben. Endress+Hauser...

  • Seite 14: Bedienelemente

    Abb. 7: Bedientaste und Bedienelemente innen Bedientaste für Lageabgleich (Nullpunkt-Korrektur) Grüne LED zur Anzeige bei Werteübernahme und Total-Reset Bedientaste für Lageabgleich (Nullpunkt-Korrektur) Steckplatz für optionale Anzeige ® Steckplatz für optionales HistoROM /M-DAT DIP-Schalter, um messwert-relevante Parameter zu verrigeln/entriegeln DIP-Schalter für Simulationsmodus Endress+Hauser...

  • Seite 15: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen

    Ebene im Menü nach oben. – Sie befinden sich im Menü auf einer Auswahlebene: Mit jedem gleichzeitigen Drü- cken der Tasten springen Sie eine Ebene im Menü nach oben. Hinweis: Für die Begriffe Funktionsgruppe, Ebene, Auswahlebene siehe Seite 16, Kap. 4.3.1. Endress+Hauser...

  • Seite 16: Vor-Ort-Bedienung Über Vor-Ort-Anzeige

    GROUP SELECTION LANGUAGE MEASURING MODE QUICK SETUP OPERATING MENU ➀ ➁ SETTINGS DISPLAY POSITION ADJUSTMENT BASIC SETUP EXTENDED SETUP POS. ZERO ADJUST ➂ ➃ POS. INPUT VALUE CALIB. OFFSET P01-xxxxxxxx-19-xx-xx-xx-145 Abb. 8: Menüaufbau 1. Auswahlebene 2. Auswahlebene Funktionsgruppen Parameter Endress+Hauser...

  • Seite 17: Option Wählen

    Beispiel: Funktion WERT DÄMPFUNG von 2.0 s auf 30.0 s einstellen. → ä 15, Kap. 4.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen". Vor-Ort-Anzeige Bedienung Die Vor-Ort-Anzeige zeigt den zu ändernden Parameter an. Der schwarz unterlegte Wert kann geändert werden. Die Einheit "s" ist festgelegt und kann nicht geändert wer- den. P01-xxxxxxxx-19-xx-xx-de-023 Endress+Hauser...
  • Seite 18 Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus. → Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-de-031 Der neue Wert für die Dämpfung beträgt 30.0 s. – Mit "E" gelangen Sie zum nächsten Parameter. – Mit "+" oder "–" gelangen Sie wieder zurück in den Edi- tiermodus. P01-xxxxxxxx-19-xx-xx-de-032 Endress+Hauser...

  • Seite 19: Am Gerät Anliegenden Druck Als Wert Übernehmen

    Aktive Auswahl ist schwarz unterlegt. P01-xxxxxxxx-19-xx-xx-de-159 Mit Taste "E" Wert (3,9 mbar) dem Parameter LAGEKOR- REKTUR zuweisen. Das Gerät bestätigt den Abgleich und springt wieder zum Parameter zurück, hier LAGEKOR- REKTUR (siehe nächste Abbildung). P01-xxxxxxxx-19-xx-xx-de-037 Mit "E" zum nächsten Parameter wechseln. P01-xxxxxxxx-19-xx-xx-de-160 Endress+Hauser...

  • Seite 20: Bedienung Verriegeln/Entriegeln

    Um die Bedienung zu verriegeln, geben Sie für den Parameter "0" ein. Bedienung entriegeln Bedienung über ein FF-Konfigurationsprogramm: Parameter SWLOCK im Resource Block wählen. Bedienung über FieldCare: FREIGABECODE wählen. Um die Bedienung zu entriegeln, geben Sie für den Parameter "100" ein. Endress+Hauser...

  • Seite 21: Inbetriebnahme

    Messgerät einschalten. DEVICE_ID notieren. Konfigurationsprogramm öffnen. Cff- und Gerätebeschreibungsdateien in das Hostsystem bzw. in das Konfigurationspro- gramm laden. Beachten Sie, dass Sie die richtigen Systemdateien verwenden. Gerät über die DEVICE_ID identifizieren. Gewünschte Messstellenbezeichnung über den Parameter PD_TAG dem Gerät zuweisen. Endress+Hauser...
  • Seite 22 – CHANNEL = 6: Summenzähler 1 Werkeinstellung: – Analog Input Block 1: CHANNEL = 1: Primary Value (Druckmesswert) – Analog Input Block 2: CHANNEL = 2: Secondary Value (Sensor-Temperatur) – Analog Input Block 3: CHANNEL = 3: Summenzähler 1 Endress+Hauser...

  • Seite 23: Sprache Und Betriebsart Wählen

    Der Parameter BETRIEBSART befindet sich auf der 1. Auswahlebene. → Siehe auch Seite 16, Kap. 4.3.1 "Menüaufbau". Es stehen folgende Betriebsarten zur Verfügung: • Druck • Füllstand • Durchfluss 5.2.2 Sprache und Betriebsart über FieldCare wählen Die Parameter für die Betriebsarteinstellung werden im FieldCare Menü "Betriebsart" angezeigt. Endress+Hauser...

  • Seite 24: Lageabgleich

    – Über den Parameter LAGEKORREKTUR mit der Option "übernehmen" korrigieren Sie den MESS- WERT. D.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu. – MESSWERT (nach Lagekorrektur) = 0.0 mbar Der Parameter LAGEOFFSET zeigt die resultierende Druckdifferenz (Offset), um die der MESSWERT korrigiert wurde an. Werkeinstellung: Endress+Hauser...

  • Seite 25: Durchflussmessung

    Durchflussmessung 5.4.1 Vorbereitungen Hinweis! • Üblicherweise kommt der Deltabar S PMD70 oder der PMD75 für Durchflussmessungen zum Einsatz. • Bevor Sie den Deltabar S abgleichen, müssen die Wirkdruckleitungen gereinigt und das Gerät mit Messstoff gefüllt sein. → Siehe folgende Tabelle.
  • Seite 26 Lageabgleich durchführen, wenn der Durchfluss abgesperrt A, B Absperrventile werden kann. In diesem Fall entfällt Schritt 5. → Siehe Seite 28, Kap. 5.4.3 und 24, Kap. 5.3. Abgleich durchführen. → Siehe Seite 27, Kap. 5.4.2 bei Anordnung mit 5 Ventilen Endress+Hauser...

  • Seite 27: Informationen Zur Durchflussmessung

    • Für eine ausführliche Parameterbeschreibung, siehe Betriebsanleitung BA00303P "Cerabar S/Deltabar S/Deltapilot S, Beschreibung der Gerätefunktionen" – FF, Tabelle Pressure Transducer Block – FF, Tabelle DP Flow Block – FieldCare, Tabelle LAGEABGLEICH – FieldCare, Tabelle GRUNDABGLEICH – FieldCare, Tabelle ERWEIT. ABGLEICH – FieldCare, Tabelle SUMMENZ. ABGLEICH. Endress+Hauser...

  • Seite 28: Quick Setup-Menü Für Die Betriebsart Durchfluss

    (→ siehe auch Auslegungsblatt des Wirkdruckgebers). (→ siehe auch Auslegungsblatt des Wirkdruckgebers). MAX. DRUCK FLUSS MAX. DRUCK FLUSS Maximalen Druck des Wirkdruckgebers eingeben. Maximalen Druck des Wirkdruckgebers eingeben. (→ siehe auch Auslegungsblatt des Wirkdruckgebers). (→ siehe auch Auslegungsblatt des Wirkdruckgebers). Endress+Hauser...
  • Seite 29 Value des Analog Input Blocks auf eine Änderung des Dru- Value des Analog Input Blocks auf eine Änderung des Dru- ckes reagieren. ckes reagieren. Hinweis! Für Vor-Ort-Bedienung siehe auch Seite 15, Kap. 4.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen" und Seite 16, Kap. 4.3 "Vor-Ort-Bedienung über Vor-Ort-Anzeige". Endress+Hauser...

  • Seite 30: Füllstandmessung

    Füllstandmessung 5.5.1 Vorbereitungen Offener Behälter Hinweis! • Üblicherweise kommen der Deltabar S PMD70, PMD75, FMD76 und FMD77 für Füllstand- messungen im offenen Behälter zum Einsatz. • FMD76 und FMD77: Nach Öffnen der eventuell vorhandenen Absperrventile ist das Gerät sofort abgleichbereit.
  • Seite 31 – 2, 4, A und B offen. Abgleich durchführen. → Siehe Seite 33, Kap. 5.5.2. P01-xMD7xxxx-11-xx-xx-xx-004 Abb. 12: Geschlossener Behälter Deltabar S, PMD70 und PMD75 Dreifach-Ventilblock Abscheider 1, 2 Ablassventile 2, 4 Einlassventile Ausgleichventil 6, 7 Entlüftungsventil am Deltabar S A, B Absperrventil Endress+Hauser...
  • Seite 32 Dreifach-Ventilblock – 3, 6 und 7 geschlossen. Abscheider – 2, 4, A und B offen. 1, 5 Ablassventile 2, 4 Einlassventile Abgleich durchführen. → Siehe Seite 33, Kap. 5.5.2. Ausgleichsventil 6, 7 Entlüftungsventile am Deltabar S A, B Absperrventile Endress+Hauser...

  • Seite 33: Informationen Zur Füllstandmessung

    Füllstandsanwendung. – Kundenspezifische Füllhöhen-, Volumen- und Masseneinheiten oder eine Linearisierungs- tabelle können nur beim Füllstandsmodus "Füllstand Standard" eingegeben werden. • Für eine ausführliche Parameterbeschreibung und Parametrierbeispiele siehe Betriebsanlei- tung BA00303P "Cerabar S/Deltabar S/Deltapilot S, Beschreibungen der Gerätefunktionen. Endress+Hauser...

  • Seite 34: Übersicht Füllstandmessung

    – % (Füllhöhe) siehe Betriebs- – kundenspezifi- Linear – Füllhöhe anleitung sche LIN. – Volumen BA00303P. Füllhöhen-, zeigen den Mess- – Masse – Abgleich ohne Volumen- und wert an. Referenzdruck – Masse-Einhei- Trockenab- ten sind möglich gleich, siehe Betriebsanlei- tung BA00303P. Endress+Hauser...
  • Seite 35 Linea- oder % muss nicht risierungsta- direkt proportional belle, siehe zum gemessenen Betriebsanlei- Druck sein. Für die tung 2. Messgröße ist BA00303P. eine Linearisie- rungs-tabelle ein- zugeben. Über diese Tabelle wird die 2. Messgröße der 1. Messgröße zugeordnet. Endress+Hauser...

  • Seite 36: Quick Setup-Menü Für Die Betriebsart Füllstand

    ABGLEICH LEER 2) nur über FieldCare 3) – FÜLLSTANDSWAHL "Füllstd. Easy Druck" ABGLEICH VOLL und ABGLEICHMODUS "Nass" – FÜLLSTANDSWAHL = "Füllstand Standard", FÜLLSTANDSTYP = "Linear" und WERT DÄMPFUNG ABGLEICHMODUS = "Nass" P01-xMD7xxxx-19-xx-xx-xx-079 Abb. 14: Quick Setup-Menü für die Betriebsart "Füllstand" Endress+Hauser...
  • Seite 37 – FÜLLSTANDSWAHL "Füllstd. Easy Druck" und ABGLEICHMODUS "Nass" – FÜLLSTANDSWAHL "Füllstand Standard", FÜLLSTANDSTYP "Linear" und ABGLEICHMODUS "Nass" Hinweis! Für Vor-Ort-Bedienung siehe auch Seite 15, Kap. 4.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen" und Seite 16, Kap. 4.3 "Vor-Ort-Bedienung über Vor-Ort-Anzeige". Endress+Hauser...

  • Seite 38: Differenzdruckmessung

    Differenzdruckmessung 5.6.1 Vorbereitungen Hinweis! • Üblicherweise kommen der Deltabar S PMD70, PMD75 und der FMD78 für Differenzdruck- messungen zum Einsatz. • FMD78: Das Gerät ist sofort abgleichbereit. • PMD70 und PMD75: Bevor Sie das Gerät abgleichen, müssen die Wirkdruckleitungen gerei- nigt und mit Messstoff gefüllt sein.
  • Seite 39 Ggf. Abgleich durchführen. → Siehe auch Seite 40, unten: bevorzugte Installation für Flüssigkeiten Kap. 5.6.2. Deltabar S, PMD70 oder PMD75 Dreifach-Ventilblock Abscheider 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichsventil 6, 7 Entlüftungsventile am Deltabar S A, B Absperrventil bei Anordnung mit 5 Ventilen Endress+Hauser...

  • Seite 40: Informationen Zur Differenzdruckmessung

    5.6.3 Quick Setup-Menü für die Betriebsart Druck MESSWERT GROUP SELECTION PROFILE ANSICHT LANGUAGE MEASURING MODE MEASURING MODE QUICK SETUP OPERATING MENU Druck Füllstand Durchfluss LAGEKORREKTUR WERT DÄMPFUNG 1) nur über Vor-Ort-Anzeige 2) nur über FieldCare P01-xMD7xxxx-19-xx-xx-xx-080 Abb. 16: Quick Setup-Menü für die Betriebsart "Druck" Endress+Hauser...

  • Seite 41: Parameter Out Skalieren

    – Für EU_0 "0" eingeben. – Für EU_100 "10000" eingeben. – Für UNITS_INDEX z.B. "%" wählen. Die hier ausgewählte Einheit hat keinen Einfluss auf die Skalierung. Diese Einheit wird nicht auf der Vor-Ort-Anzeige und im Bedienprogramm wie z.B. FieldCare angezeigt. Endress+Hauser...
  • Seite 42 Einheiten für XD_SCALE und OUT_SCALE nicht ändern. • Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus OOS geändert werden. • Beachten Sie, dass die Ausgangsskalierung des Pressure Transducer Blocks SCALE_OUT zur Eingangsskalierung des Analog Input Blocks XD_SCALE passt. Endress+Hauser...
  • Seite 43 Deltabar S FOUNDATION Fieldbus Inbetriebnahme Endress+Hauser...
  • Seite 44 KA01024P/00/DE/14.13 71207383 CCS/FM+SGML 9 71207383...
