5 Installation
6.
Bevor Sie die Trennscheibe montieren, prüfen Sie die Trennscheibe auf Beschädigungen.
Siehe
Trennscheiben

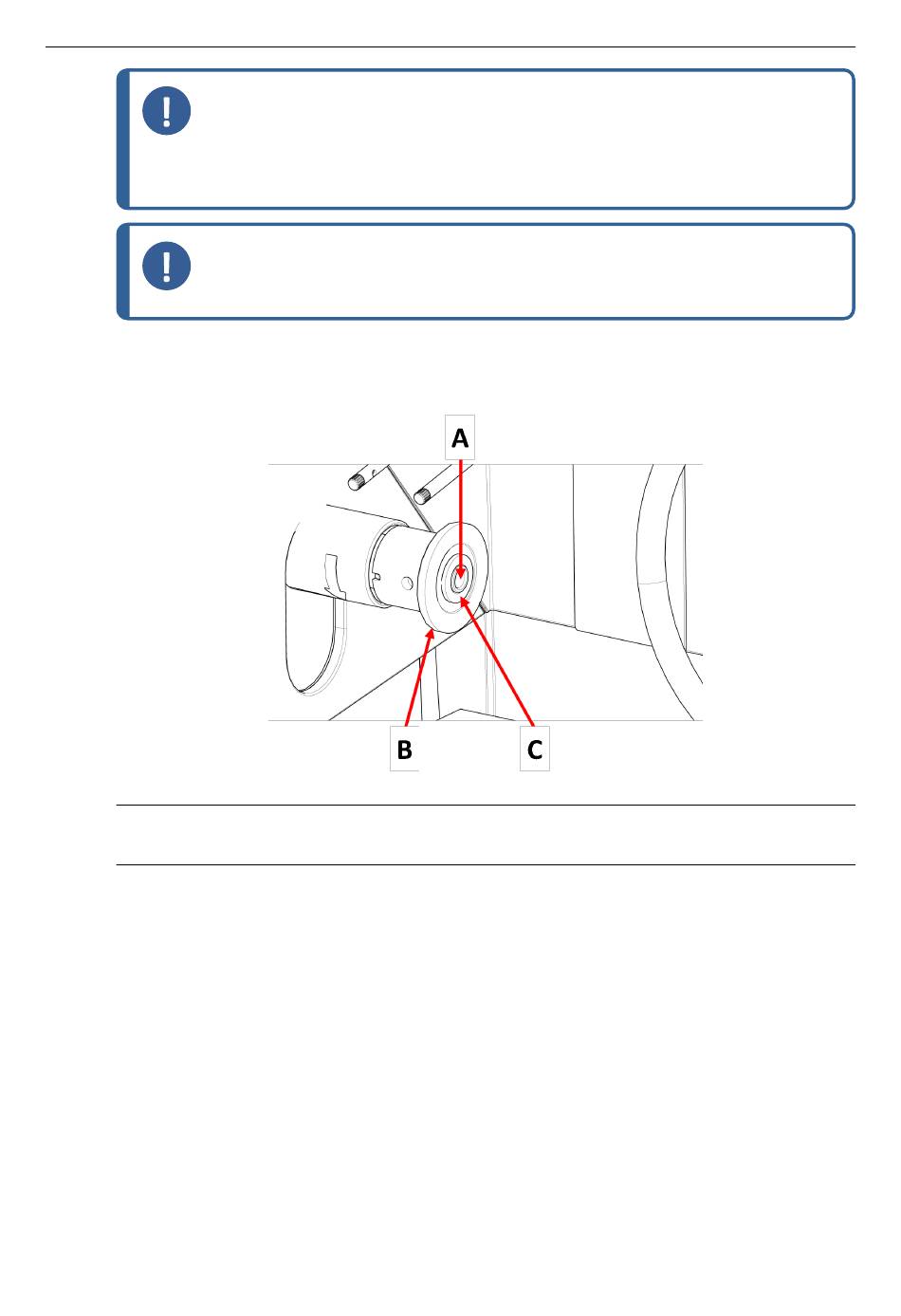

A 12,7-mm Achse
B Innenflansch
7.
Montieren Sie die Trennscheibe. Bei Bedarf den 22-mm-Einsatz verwenden.
8.
Befestigen Sie wieder den Außenflansch, wobei die bearbeitete Unterlage zum Innenflansch
weist.
9.
Führen Sie den Feststellstift in die Aussparung am Innenflansch ein.
10. Ziehen Sie die Flanschschraube vorsichtig mit dem 17-mm-Steckschlüssel an. Ziehen Sie die
Schraube mit einer Kraft von maximal 5 N·m (4 lbf·ft) an.
11. Senken Sie die Kühlflüssigkeitsdüsen in ihre Betriebsstellungen.
5.8
Absaugsystem (Optional)
Wir empfehlen, die Maschine an eine Absauganlage anzuschließen, da Werkstücke beim Trennen
schädliche Gase freisetzen können.
28
Hinweis
Die Toleranz zwischen Spindel und Innenflansch ist sehr gering, d. h., die
beiden Oberflächen müssen völlig sauber sein.
Versuchen Sie niemals, die Trennscheibe gewaltsam einzusetzen, da hierdurch
Spindel oder Trennscheibe beschädigt werden können. Falls kleine Grate
vorhanden sind, entfernen Sie diese mit Schleifpapier (Körnung 1200).
Hinweis
Wenn Sie Trennscheiben mit einem 12,7-mm-Mittelloch montieren, stellen Sie
sicher, dass Sie den 22-mm-Dorneinsatz entfernen. Andernfalls wird die
Trennscheibe aus der Form gedrückt.
►50.
C Einsatz für Scheiben mit 22-mm - Achsloch
Secotom-20
