- Seite 1 AbraPol-20 Gebrauchsanweisung Handbuch Nr.: 15887001 .201 Auslieferungsdatum...
- Seite 3 Wartungshandbücher: Ein von der Firma Struers veröffentlichtes Wartungshandbuch darf nur von ausgebildeten Technikern benutzt werden, die von Struers dazu berechtigt wurden. Das Wartungshandbuch darf nur in Zusammenhang mit dem Gerät von Struers verwendet werden, für das dieses Wartungshandbuch ausdrücklich bestimmt ist.
-
Seite 4: Vor Gebrauch Sorgfältig Lesen
Maschine unbeaufsichtigt lassen oder vom Netz trennen, sollte der Hauptwasseranschluss abgedreht werden. 10. Verbrauchsmaterial auf Alkoholbasis: befolgen Sie beim Handhaben, Mischen, Füllen, Entleeren und Entsorgen von Verbrauchsmaterialien die Alkohol enthalten die geltenden Sicherheitsvorschriften. Struers empfiehlt die Verwendung eines externen Abzugs. - Seite 5 Das Gerät darf nur für seinen vorgesehenen Anwendungszweck und wie in der Gebrauchsanweisung beschrieben verwendet werden. Für die Benutzung der Geräte bzw. der Maschinen sind die Verbrauchsmaterialien von Struers vorgesehen. Falls unzulässiger Gebrauch, falsche Installation, Veränderung, Vernachlässigung, unsachgemäße Reparatur oder ein Unfall vorliegen, übernimmt Struers weder die Verantwortung für Schäden des Benutzers noch für solche am Gerät.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Zu Beginn Packungsinhalt überprüfen ..............3 AbraPol-20 Auspacken und Aufstellen ..........3 AbraPol-20 kennenlernen ..............4 Stromanschluss .................. 6 Druckluftanschluss ................7 Anschluss an einen externen Abzug ..........7 Wasserabfluss ..................8 Umlaufkühlanlage anschließen (Zubehör) ......... 9 ... -
Seite 8: Wartung
AbraPol-20 Gebrauchsanweisung Wartung Gelegentlich ..................41 Kühlbehälter ................41 Lackierte Oberflächen ............... 41 Wöchentliche Pflege ................ 41 Die Umlaufkühlung kontrollieren ..........41 Monatliche Pflege ................41 Kühlwasser ersetzen ..............41 Schläuche reinigen ..............42 Jährliche Wartung ................46 ... -
Seite 9: Zu Beginn
Für den präzisen Materialabtrag. Stoppt den Prozess, sobald der Materialabtrag (Zubehör) erforderliche Materialabtrag erreicht ist. Die Maschine muss auf einem ebenen und waagerechten Fußboden AbraPol-20 Auspacken und aufgestellt werden, der das Gewicht der Maschine tragen kann, Aufstellen zudem in der Nähe von Stromversorgung, Druckluftanschluss, Hauptwasseranschluss und Wasserablauf. -

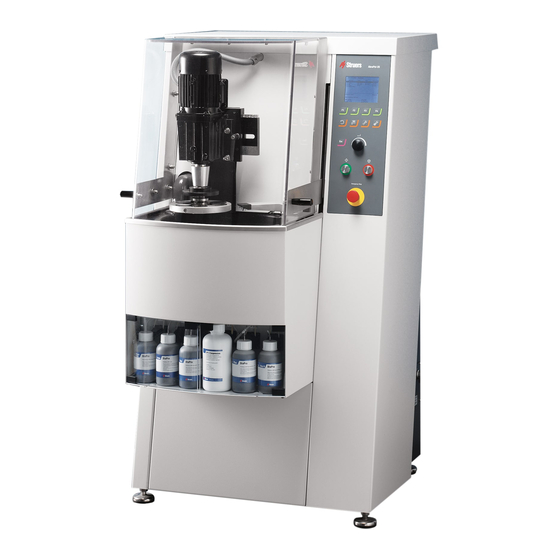

Seite 10: Abrapol-20 Kennenlernen
AbraPol-20 Gebrauchsanweisung Nehmen Sie sich einen Augenblick Zeit, um Lage und Bezeichnung AbraPol-20 kennenlernen aller Komponenten von AbraPol-20 kennenzulernen: Ansicht Vorderseite Schutzhaube Bedienfeld, (siehe 2 “Grundzüge der Bedienung”) Notausschalter Düsenblock Flascheneinheit Probenhaltermotor Handgriffe zur Einstellung der Position des Probenhalters ... - Seite 11 AbraPol-20 Gebrauchsanweisung Seitenansicht Hauptschalter Elektrische Anschlüsse Druckluftanschluss Einstellschraube für die Geschwindigkeit des Probenbewegerkopfs Anschluss für Abzug Öffnung für Wasserabfluss Rückseite Anschluss für Umlaufkühlanlage Loch für Anschlussleitung für Umlaufkühlanlage ...
-
Seite 12: Stromanschluss
Überprüfen Sie, ob die Netzspannung mit der Spannung übereinstimmt, die auf dem Typenschild (unter dem Hauptschalter an der Maschinenseite) angegeben ist. IMPORTANT AbraPol-20 muss mit einem einem 4-adrigen elektrischen Anschlusskabel und einer zusätzlichen Erdverbindung angeschlossen werden. Beide Kabel müssen mit den elektrischen Anschlüssen festverdrahtet werden. -
Seite 13: Druckluftanschluss
AbraPol-20 Gebrauchsanweisung Schließen Sie die Druckluft mit Hilfe der mitgelieferten Druckluftanschluss Druckluftverbindung und dem Druckluftschlauch an den Druckluftstutzen auf der Rückseite der Maschine an. Sichern Sie den Druckluftschlauch mit einer Schlauchschelle. Die Druckluftversorgung sollte einen Druck von 6-10 bar aufweisen und entweder aus einem Zentralkompressor, einem transportablen Kompressor mit Druckluftbehälter oder einer Druckluftflasche... -
Seite 14: Wasserabfluss
AbraPol-20 Gebrauchsanweisung AbraPol-20 wird mit einem am Wasserauslass fertig montierten Wasserabfluss kurzen Schlauch (0,8 m) geliefert. Dieser reicht aus, um die Maschine an eine Umlaufkühlung anzuschließen, die unter der Maschine steht. Wenn Sie die Maschine an einen externen Abfluss anschließen, verlängern Sie den Abflusschlauch mit dem mit der Maschine... -
Seite 15: Umlaufkühlanlage Anschließen (Zubehör)
Start der Maschine wieder in den Tank einzuhängen. Schlauchhalter WICHTIG Falls AbraPol-20 an eine externe Kühleinheit angeschlossen wird, muss der kurze Abflussschlauch mit dem langen Schlauchstück verlängert werden. Dieser wird durch die Abflussöffnung links an der Maschine geführt und dann mit der Kühleinheit verbunden. Kürzen Sie den Schlauch auf die erforderliche Länge. -
Seite 16: Wasseranschluss An Das Leitungsnetz
AbraPol-20 Gebrauchsanweisung Wenn AbraPol-20 ohne Umlaufkühlanlage verwendet wird, oder eine Wasseranschluss an das zweite Dosiereinheit zum Dosieren von OP-Suspensionen benutzt Leitungsnetz wird, oder die Scheibenkühlung erforderlich ist, muss AbraPol-20 direkt ans Leitungsnetz angeschlossen werden. Montieren Sie auf der Rückseite des AbraPol-20 den Druckschlauch an das Wasserzuflussrohr. -
Seite 17: Flaschen In Der Dosiereinheit Anbringen
AbraPol-20 Gebrauchsanweisung Stellen Sie die Flaschen in die Dosiereinheit und schließen Sie die Flaschen in der Dosiereinheit Schläuche an. anbringen Geben Sie die Flaschendaten in das FlaschenKONFIGURATIONS MENÜ ein, damit diese für die Präparationsmethoden zur Verfügung stehen. Siehe “Flaschenkonfiguration einrichten”. -
Seite 18: Zusätzliche Dosiereinheit Anschließen (Zubehör)
AbraPol-20 Gebrauchsanweisung Schalten Sie die Maschine aus. Zusätzliche Dosiereinheit Öffnen Sie die Türen der Flascheneinheit. anschließen (Zubehör) Entfernen Sie die rechteckige Abdeckung mit einem 4 mm Inbusschlüssels. Lösen Sie die Schlauchschelle am Wasserschlauch, und entfernen Sie den Stopfen aus dem Schlauch. - Seite 19 AbraPol-20 Gebrauchsanweisung Befestigen Sie die zusätzliche Dosiereinheit mit den vier Schrauben. Schließen Sie die Schläuche an die Zu/Abläufe der Dosierpumpen an. Schalten Sie die Maschine wieder ein, und konfigurieren Sie die neuen Pumpen. HINWEIS OP-Suspensionen kann nur in Flasche 4 verwendet werden.
-
Seite 20: Abfluss-Kit Anschließen (Zubehör)
AbraPol-20 Gebrauchsanweisung Das Umschaltventil kann von hinten am AbraPol-20 (empfohlen) Abfluss-Kit anschließen oder von vorne installiert warden. (Zubehör) Schalten Sie die Maschine aus. Um von hinten zu installieren: Entfernen Sie die untere Abdeckplatte Um von vorne zu installieren: Entfernen Sie die Abdeckung vor der Umlaufkühlanlage und die...
