Grundfos AP12 Serviceanleitung Seite 7

Montage der Pumpe und des Motors
O-Ringe, Pos. 198 und 199, auf die Rohre für den Kabelanschluß setzen.
Im oberen Ende des Motors und innen im oberen Ende der Pumpenkappe gibt es eine geprägte Vertiefung
bzw. Erhebung. Diese Prägungen miteinander in Eingriff bringen und Motor mit Muttern, Pos. 195 und 196,
an die Pumpenkappe befestigen.
Steigrohr, Pos. 31, so in die Öffnung in der Pumpenkappe einsetzen, daß das Ende, wo ein Teil der Längs-
naht fehlt, dem Motor zugewandt ist.
Oberes Pumpengehäuse, Pos. 6d, so drehen, daß es mit dem Motor und Steigrohr in Eingriff gebracht wird.
Oberes Pumpengehäuse, Pos. 6d, mit zwei Schrauben, Pos. 188a, festhalten, die kreuzweise in die Pum-
penkappe, Pos. 55, geschraubt werden.
Das Pumpengehäuse durch leichte Schläge mit einem Kunststoffhammer gegen den Rezeß des Motors
schlagen.
Die beiden Schrauben, Pos. 188a, entfernen.
Das Laufrad gegen die parallelen Flächen der Welle drücken und mit ihnen in Eingriff bringen. Prüfen, ob
das Laufrad dabei das Pumpengehäuse berührt. Ggf. das Pumpengehäuse nochmals montieren.
Laufrad, Pos. 49, montieren und mit den beiden parallelen Flächen der Welle in Eingriff bringen.
Unterlegscheibe, Pos. 66, (und Sicherungsblech, Pos. 66b, nur AP35; entfallen zwischen KW 30 und 40,
1998) montieren, siehe
Mutter, Pos. 67, aufsetzen und anziehen, siehe Abschnitt
Prüfen, daß das Laufrad sich leicht drehen läßt.
Schutzkappe, Pos. 67a (nur AP35; entfallen zwischen KW 30 und 40, 1998), montieren, siehe
D
05.04.2002

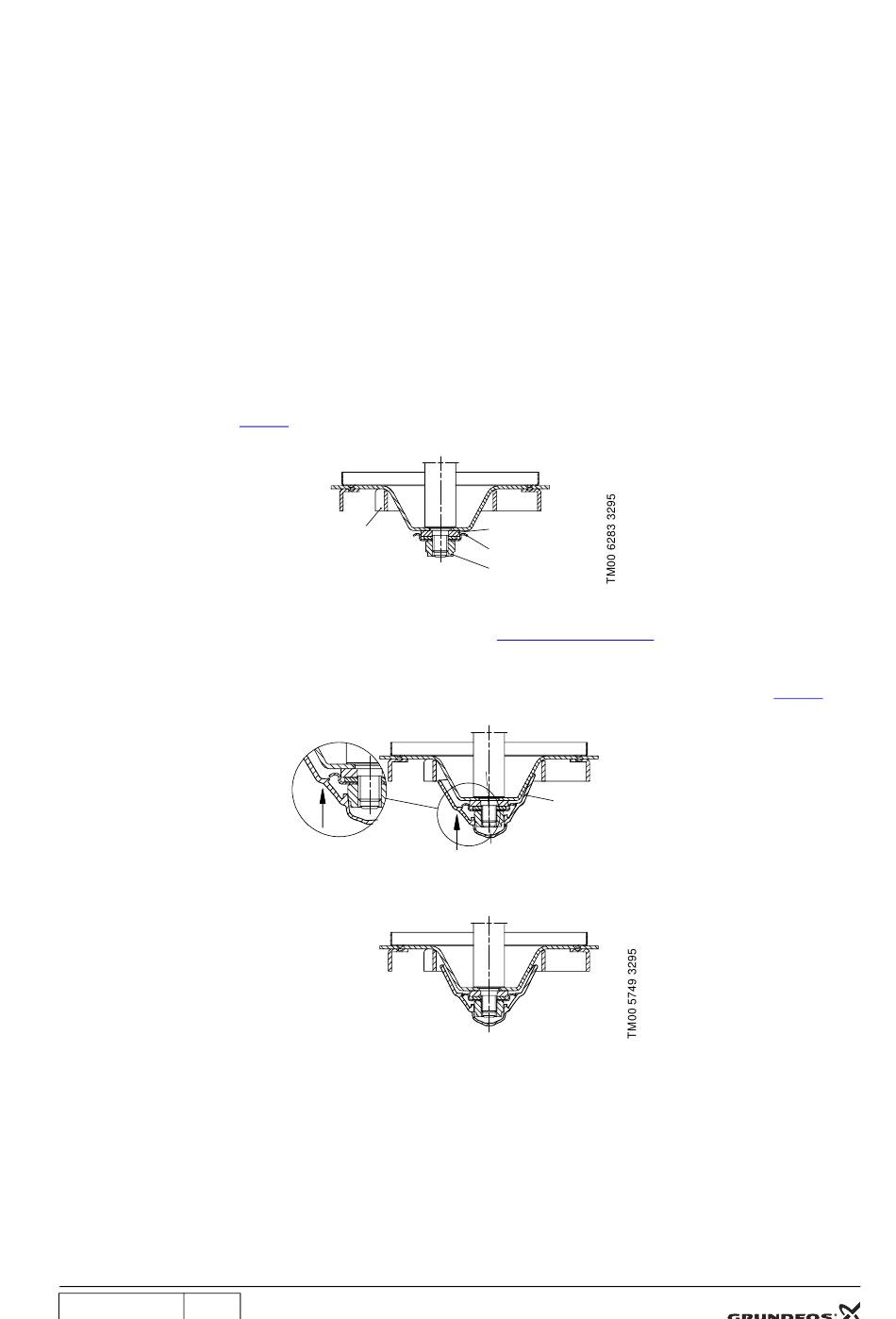

Abb. 4.
49 66
66b
67
Abb. 4
2.1 Anzugsmomente.
67a
Abb. 5
7 / 8
Abb. 5.
