3. Servicewerkzeuge

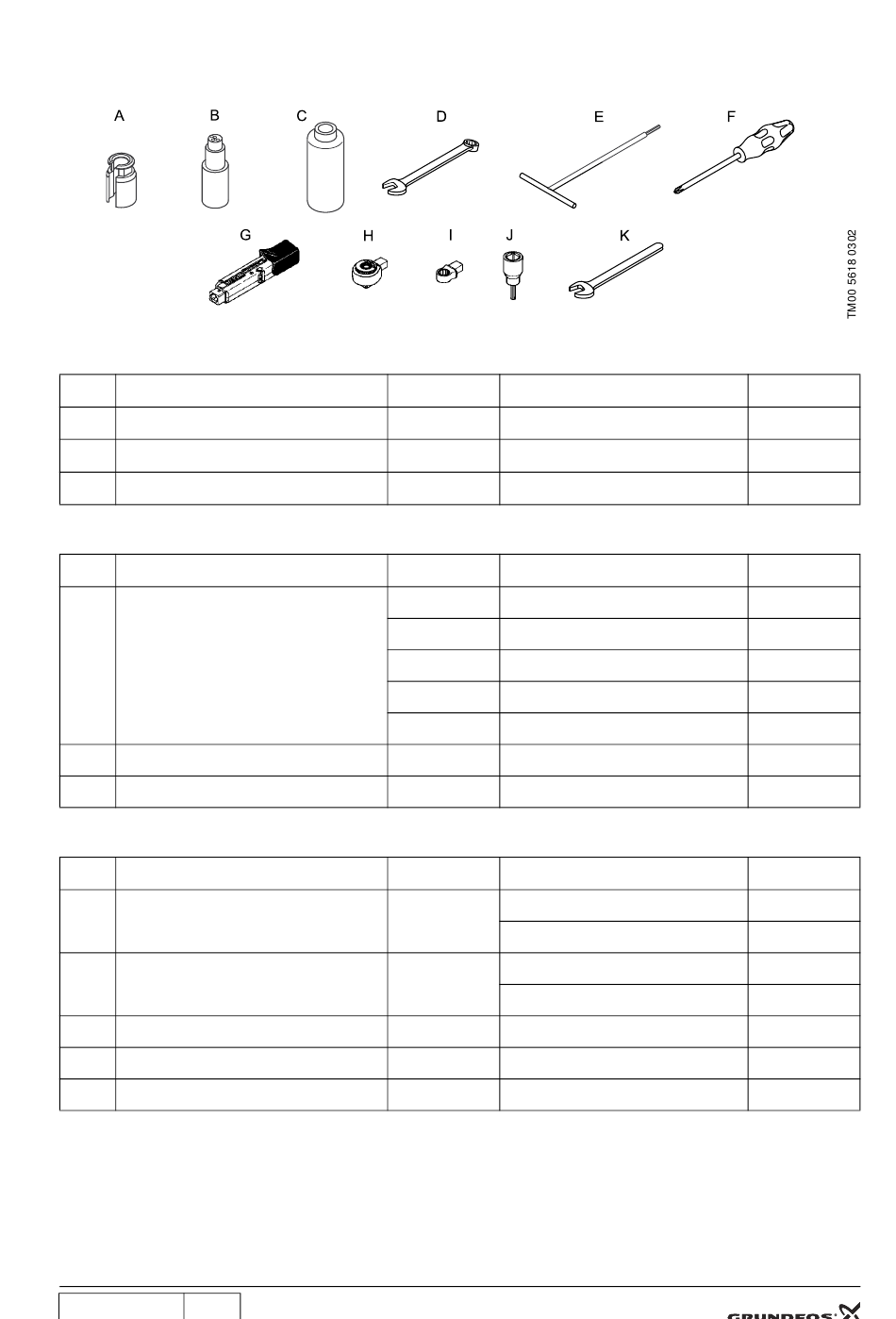

Die folgenden Zeichnungen und Tabellen zeigen Spezial-, Standard- und Momentwerkzeuge.
3.1 Spezialwerkzeuge
Pos.
Benennung
A
Schlüssel für Überwurfmutter
B
Verbindungsstopfen
C
Dorn für Wellenabdichtung
3.2 Standardwerkzeuge
Pos.
Benennung
D
Ringgabelschlüssel
E
T-Schlüssel
F
Kreuzschlitzschraubendreher
3.3 Momentwerkzeuge
Pos.
Benennung
G
Momentschlüssel
H
Einsteckknarre
I
Ringeinsteckwerkzeug
J
Innensechskanteinsatz
K
Gabeleinsteckwerkzeug
D
05.04.2002
Für Pos.
Zusätzl. Informationen
197
Für Pos.
Zusätzl. Informationen
67
M8 - 13 mm
67
M10 - 17 mm
A
22 mm
197
30 mm
195 - 196
30 mm
188a
M6 - 5 mm
193
Für Pos.
Zusätzl. Informationen
4 - 20 Nm
20 - 100 Nm
M8 - 13 mm
67
M10 - 17 mm
188a
M6 - 5 mm
G - I
9 x 12 x ½" x ½"
A - G
22 mm
4 / 8
Teilnummer
SV0455
SV0128
SV0129
Teilnummer
SV0055
SV0056
SV0186
SV0073
SV0073
SV0124
SV0279
Teilnummer
9 x 12
SV0292
9 x 12
SV0269
9 x 12
SV0294
9 x 12
SV0270
½" x ½"
SV0296
SV0295
SV0622
