Parker TBF60/5IH Inbetriebnahmeanleitung Seite 24

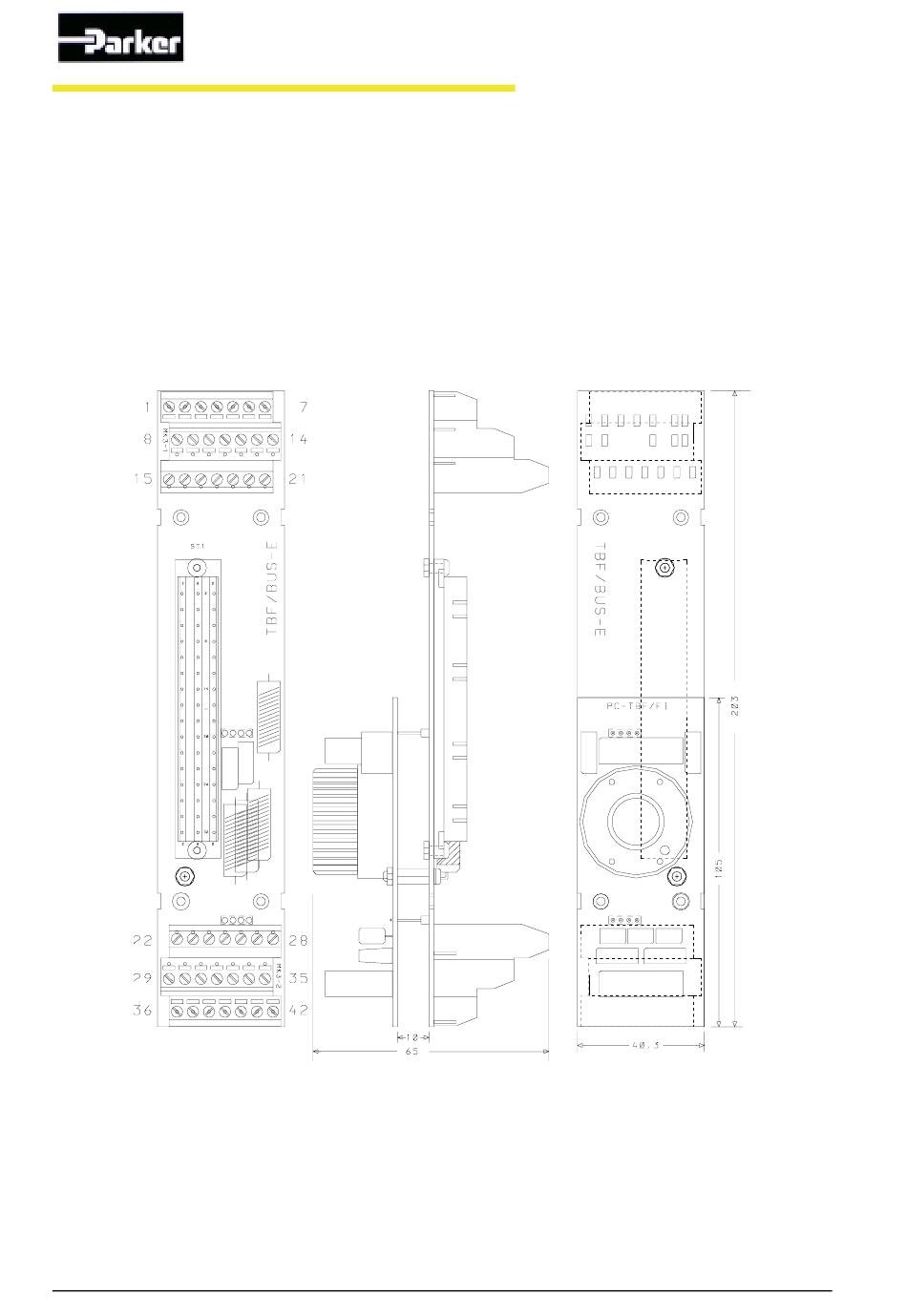

5.1.2 Steckerbelegung für Wandmontage,
Die Busplatine TBF/BUS-WE hat die gleiche Belegung der Schraubklemmen wie die Busplatine
TBF/BUS-W.
Steckerbelegung der Schraubklemmen:
1 Sollwert-
2 Freigabe
3 I
ext
4 +15V
5 Int.Ab
6 Spur A+
7 Spur A-
22 Motor U
23 Motor V
24 Motor W
25 NC
26 NC
27 + U
B
28 Power GND
Inbetriebnahmeanleitung
Baureihe TBF60/5IH
8 Sollwert+
9 Betr.Ber. 14
10 Pos Stop
11 GND
12 GND
13 Spur B+
14 Spur B-
29 Spur I-
30 Spur B-
31 Spur A-
32 Power GND (Motor Masse)
33 +5 Volt
34 PE
35 GND (Elektronik-Masse)
***** Ende des Dokuments *****
Abschnitt 2
Bestellbezeichnung TBF/BUS-W[E]
15 NC
16 Betr.Ber. 13
17 Neg.Stop
18 -15V
I ² t-Meldung
19
20 Spur I+
21 Spur I-
36 Spur I+
37 Spur B+
38 Spur A+
39 NC
40 RLG W
41 RLG U
42 RLG V
Baumappe\TBN\D_INA_TBN_*.*
Seite 16
