5

Optionen

5.1

Busplatinen

5.1.1 Für 19"-Baugruppenträger, (Bestellnummer TBF/BUS-S)
Steckerbelegung der Schraubklemmen
1 Int. Ab
2 Neg.Stop
3 Pos. Stop
4 +5V
5 Betr. Ber. 13
6 Betr. Ber. 14
7 Spur I-
8 Spur A-
9 Spur B-
10 RLG W
11 RLG U
12 RLG V
13 I
ext.
14 GND
15 NC
16 NC
17 Power GND
18 Motor W
19 Motor V
20 Motor U
21 +UB

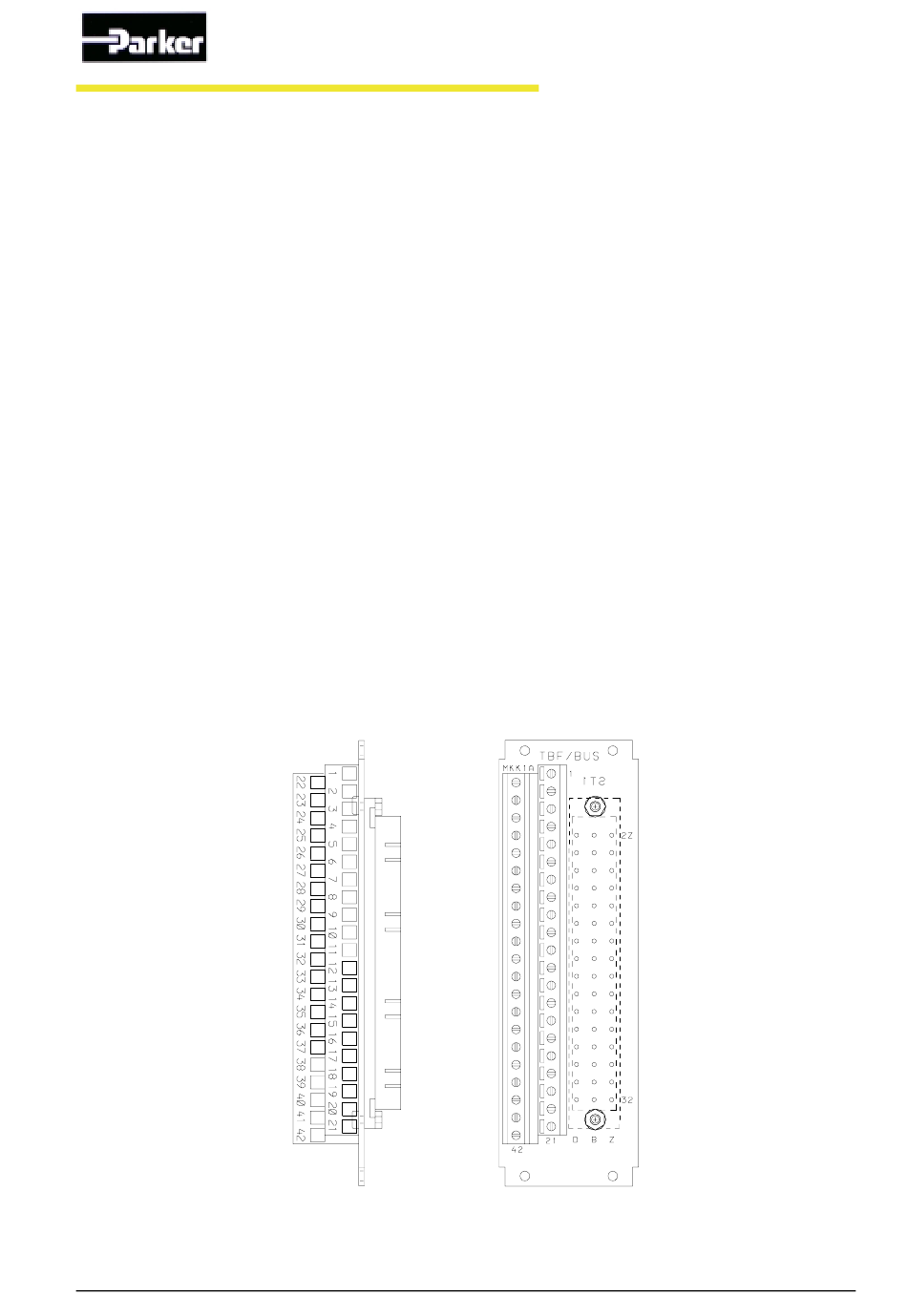

Abbildung 4: Steckerbelegung- 19"Baugruppenträger, TBFB_MZ.dra
Baumappe\TBF\D_INA_TBF60_5IH_*.*
Seite 15
22 GND
REF
23 +Sollwert
24 –Sollwert
25 +15V
26 Freigabe
27 NC
28 Spur I+
29 Spur A+
30 Spur B+
2
31 I t-Meldung
32 +15V
33 +15V
34 –15V
35 GND
36 NC
37 NC
38 Power GND
39 Power GND
40 Power GND
41 Power GND
42 +UB
