Austauschen Des Pumpen-Treibriemens - Toro Z-Master Z147 Bedienungsanleitung

4
2

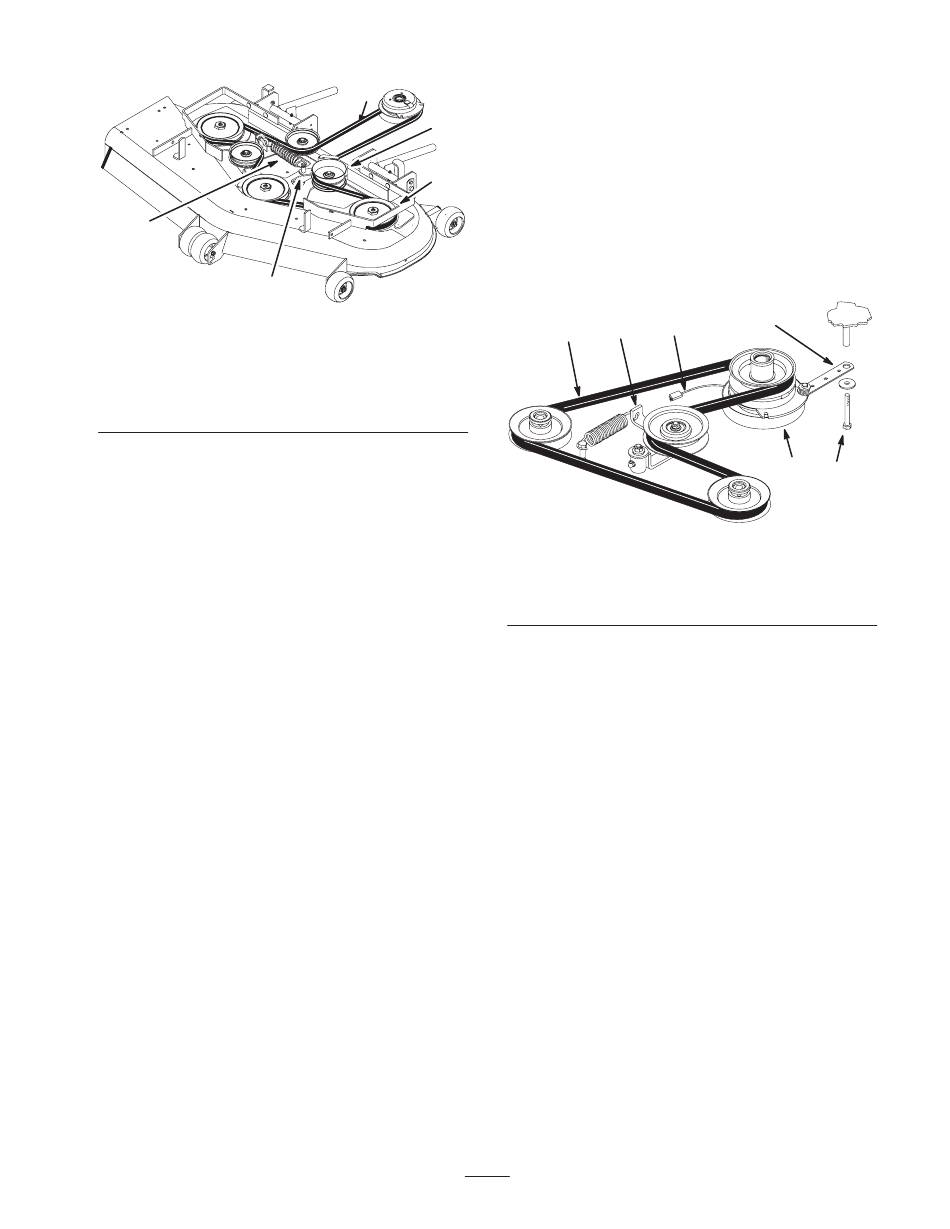

Bild 65
Draufsicht
1. Schneidwerk-Treibriemen
2. Spannarm
3. Äußere Scheibe
Austauschen des
Pumpen-Treibriemens
Kontrollieren Sie den Pumpen-Treibriemen alle 50 Be-
triebsstunden auf Abnutzung.
1. Entfernen Sie zunächst den Schneidwerk-Riemen.
Siehe Austauschen des Schneidwerk-Riemens auf
Seite 52.
2. Entfernen Sie die Schraube von der Kupplungs-
befestigung und ziehen Sie das Elektrokabel der
Kupplung ab (Bild 66).
1
5
3
M-4269
4. Feder
5. Spannscheibe
53
3. Ziehen Sie den federgespannten Spannarm zur Seite.
Den Fahrantriebsriemen von den Motor- und
Hydraulikpumpenscheiben entfernen (Bild 66).
4. Einen neuen Riemen um die Motor- und Hydraulik-
pumpenscheiben legen (Bild 66).
5. Ziehen Sie den federgespannten Spannarm zur Seite
und richten Sie den Riemen korrekt aus. Geben Sie
den Druck auf den federgespannten Spannarm nach
(Bild 66).
6. Bringen Sie den Schneidwerk-Riemen wieder an.
3
5
4
Bild 66
1. Kupplungsbefestigung
2. Schraube
3. Elektrokabel der Kupplung
1
6
2
m-4119
4. Riemen
5. Spannarm
6. Kupplung
