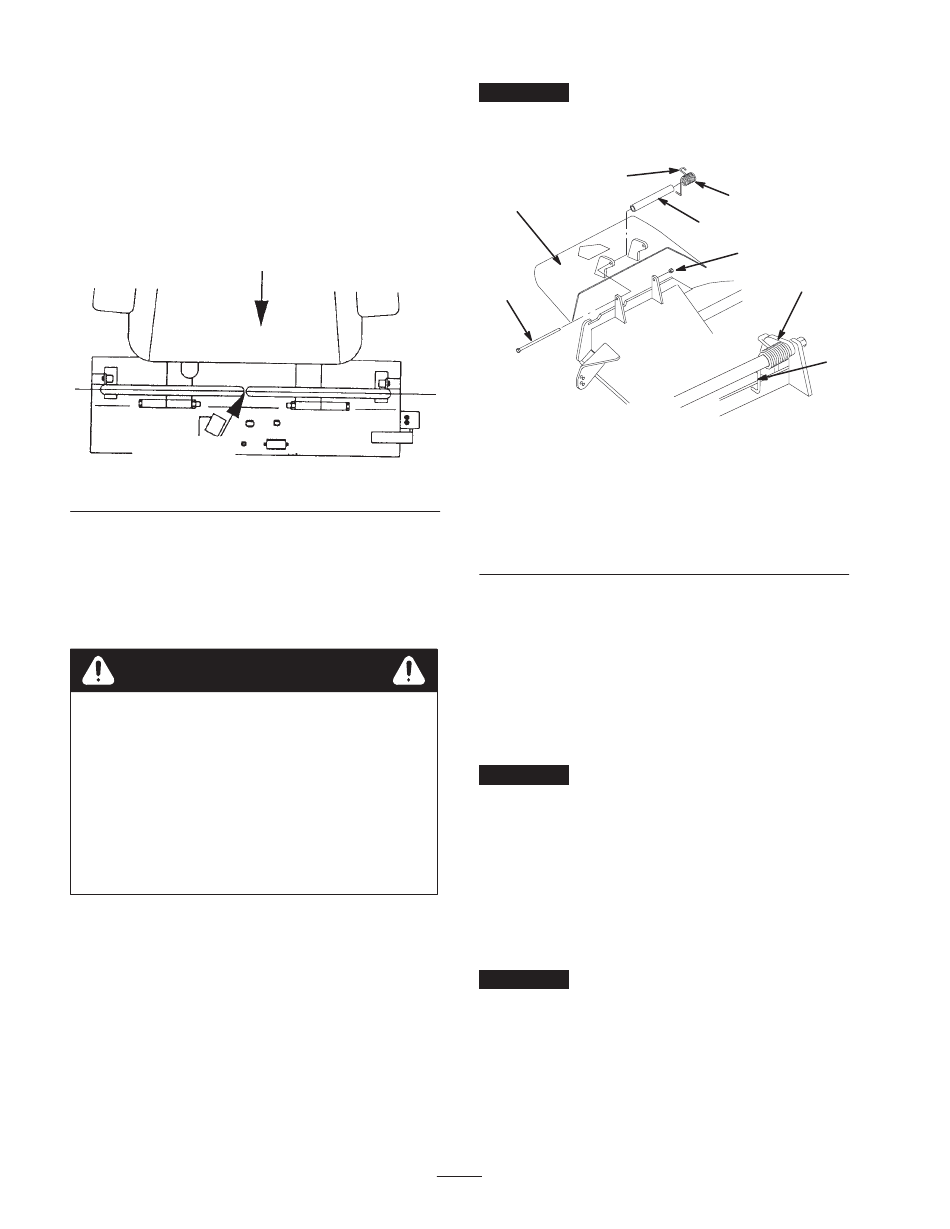

5. Wenn die Hebelarmenden in der Fahrposition
gegeneinanderstoßen (Bild 5) (Hebelarme so weit
hereingedreht wie möglich), müssen Sie die
Hebelarme neu einstellen. Bewegen Sie die Hebel
dazu nach außen in die neutrale Verriegelungsposition,
und biegen Sie die Hebel vorsichtig nach außen.
Bewegen Sie die Hebelarme dann zurück in die
Fahrposition und prüfen Sie, ob ausreichend Spielraum
vorhanden ist. Wiederholen Sie das Verfahren bei
Bedarf.
VORDERSEITE
DER MASCHINE
GEFLUCHTETE
HEBEL
Bild 5
Montieren des Ablenkblechs
Das Ablenkblech wird nur im Seitenauswurfmodus
verwendet.
Warning
Ein nicht abgedeckter Auswurfkanal kann zum
Ausschleudern von Gegenständen auf den
Bediener oder Unbeteiligte führen. Das kann
schwere Verletzungen zur Folge haben. Weiter
könnte es auch zum Kontakt mit dem Messer
kommen.
Setzen Sie den Rasenmäher nur dann ein, wenn
Sie ein Ablenkblech, eine Mulchplatte oder eine
vollständige Grasfangvorrichtung montiert haben.
1. Legen Sie das Distanzstück und die Feder auf das
Ablenkblech.
2. Legen Sie das Ablenkblech auf die Schneidwerk-
abdeckung. Legen Sie das L-förmige Federende hinter
die Kante der Schneidabdeckung.
Note: Achten Sie darauf, dass das L-förmige Federende
hinter der Kante der Abdeckung installiert wird, bevor Sie
die Schraube wie in Bild 6 gezeigt einsetzen.
3. Setzen Sie die Schraube und Mutter ein. Führen Sie
das J-förmige Hakenende der Feder um das
Ablenkblech (Bild 6).
Important
Das Ablenkblech muss sich in Position
absenken können. Heben Sie das Ablenkblech hoch, um
nachzuprüfen, ob es vollständig in die abgesenkte Stellung
herunterfährt.
8
6
1
1. Schraube
2. Distanzstück
3. Sicherungsmutter
4. Feder
5. Feder eingesetzt
6. Ablenkblech
Verwenden der
Mulch-Ablenkbleche
Die Mulch-Ablenkbleche werden nur im Seitenauswurf-
modus verwendet.
Siehe Montage und Entfernen von Mulch-Ablenkblechen
auf Seite 24.
Important
Verwenden Sie die Mulch-Ablenkbleche
nicht im Mulchmodus.
Verwenden der Messer zum
seitlichen Auswurf
Die Messer zum seitlichen Auswurf kommen nur im
Seitenauswurfmodus zum Einsatz.
Siehe Warten der Schnittmesser, Seite 33.
Important
Verwenden Sie die Messer zum seitlichen
Auswurf nicht im Mulchmodus.
Aktivieren der Batterie
Beziehen Sie eine angemessene Menge Batteriesäure mit
einem spezifischen Gewicht von 1,265 von Ihrem
Batteriehändler.
18
4
2
3
5
m-5037
Bild 6
7. L-förmiges Federende, vor
Einsetzen der Schraube
hinter Kante der
Schneidwerkabdeckung
positionieren
8. J-förmiges Hakenende der
Feder
7
