Einstellen der Schnitthöhe
Sie können die Schnitthöhe in 6-mm-Schritten durch das
Umstecken des Lastösenbolzens in verschiedene Löcher
von 38 bis 114 mm einstellen.
1. Stellen Sie den Schnitthöhen-Einstellhebel in die
Transport- oder die 114-mm-Stellung (Bild 24).
2. Entfernen Sie den Splint und den Lastösenbolzen zum
Einstellen der Schnitthöhe aus dem Schnitthöhen-
Einstellbügel (Bild 24).
3. Wählen Sie das Schnitthöhenloch im Schnitthöhen-
Einstellbügel, das der gewünschten Schnitthöhe ent-
spricht, und stecken Sie den Lastösenbolzen wieder ein
(Bild 24).
4. Sichern Sie den Lastösenbolzen mit einem Splint ab
(Bild 24).

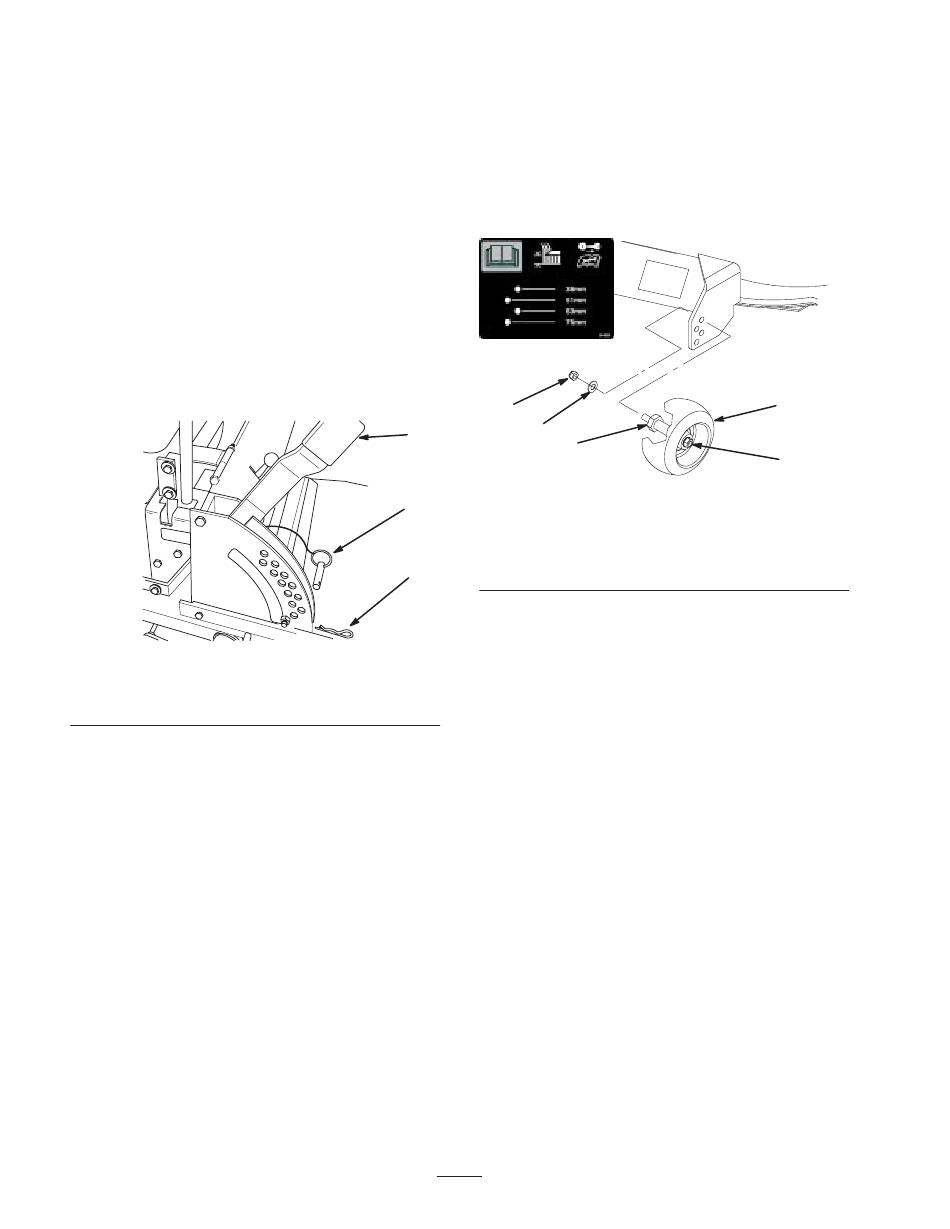

Bild 24
1. Schnitthöhen-Einstellhebel
2. Lastösenbolzen
5. Senken Sie den Schnitthöhen-Einstellhebel auf den
Lastösenbolzen ab.
Einstellen der
Antiskalpierrollen
Wir empfehlen Ihnen, die Antiskalpierrollen jedes Mal
einzustellen, wenn Sie die Schnitthöhe einstellen.
1. Kuppeln Sie die Zapfwelle aus und schalten Sie den
Zündschlüssel auf Aus. Stellen Sie die Fahrschalthebel
in die Neutral-Sperrstellung und aktivieren die Fest-
stellbremse. Ziehen Sie den Zündschlüssel.
2. Entfernen Sie nach dem Einstellen der Schnitthöhe die
Mutter und Scheibe, während Sie den Bolzen mit
einem Schraubenschlüssel festhalten (Bild 25).
Note: Entfernen Sie die Radmutter und Scheibe nicht
(Bild 25).
1
2
3
m–4122
3. Splint
28
3. Wählen Sie eine solche Höhe, bei der die Radstelze
der gewünschten Schnitthöhe so nahe wie möglich ist
(Bild 25).
4. Montieren Sie die Bolzenmutter und Scheibe
(Bild 25).
5. Wiederholen Sie die Einstellung auf der anderen
Radstelze.
4
3
2
Bild 25
1. Radstelze
2. Bolzen
3. Scheibe
Mittlere Rollen
1. Kuppeln Sie die Zapfwelle aus und schalten Sie den
Zündschlüssel auf Aus. Stellen Sie die Fahr-
schalthebel in die Neutral-Sperrstellung und aktivieren
die Feststellbremse.
2. Nach Einstellen der Schnitthöhe entfernen Sie
Schraube und Mutter (Bild 26).
3. Wählen Sie eine solche Höhe, bei der die Radstelze
der gewünschten Schnitthöhe so nahe wie möglich ist
(Bild 26).
Note: Stellen Sie die Rollen nicht so ein, dass sie die
Schneidwerkabdeckung stützen.
1
5
m–4167
4. Mutter
5. Radmutter und Scheibe.
Nicht entfernen.
