MONTAGE DER DUSCHE

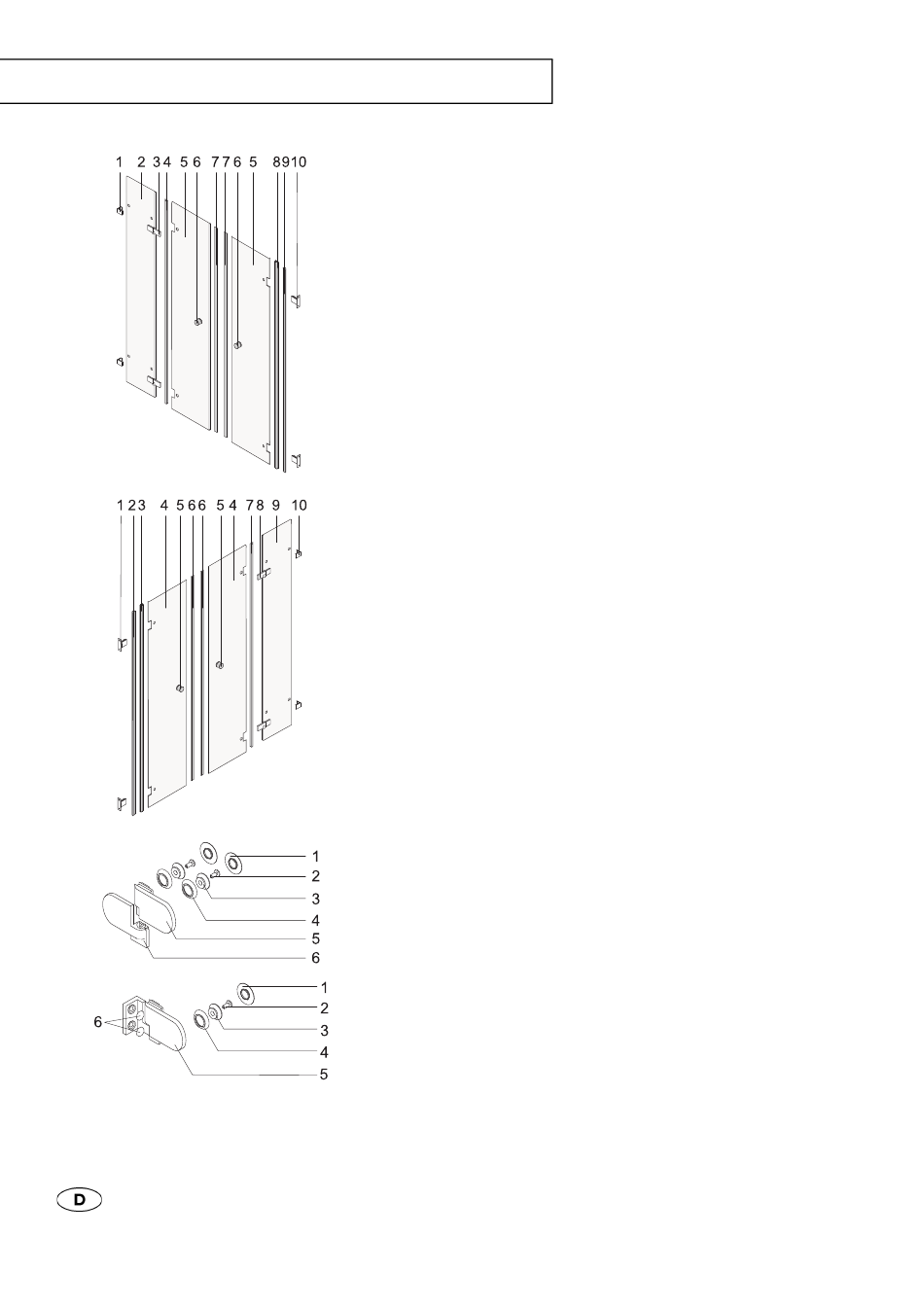

Übersicht
Legende Typ 24 Links:
1. Wandwinkel
2. Festteil
3. Scharnier
4. Streifdichtung
5. Tür
6. Griff
7. Magnetleiste
8. Streifdichtung
9. Alu flach 8x10
10. Scharnier 90°
Legende Typ 24 rechts:
1. Scharnier 90°
2. Alu flach 8x10
3. Streifdichtung
4. Tür
5. Griff
6. Magnetleiste
7. Streifdichtung
8. Scharnier
9. Festteil
10. Wandwinkel
Legende Scharniere:
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Bolzenseite Scharnier
6. Aufnahmeseite Scharnier
Legende Scharniere 90°:
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Scharnier 90°
6. Kappen
