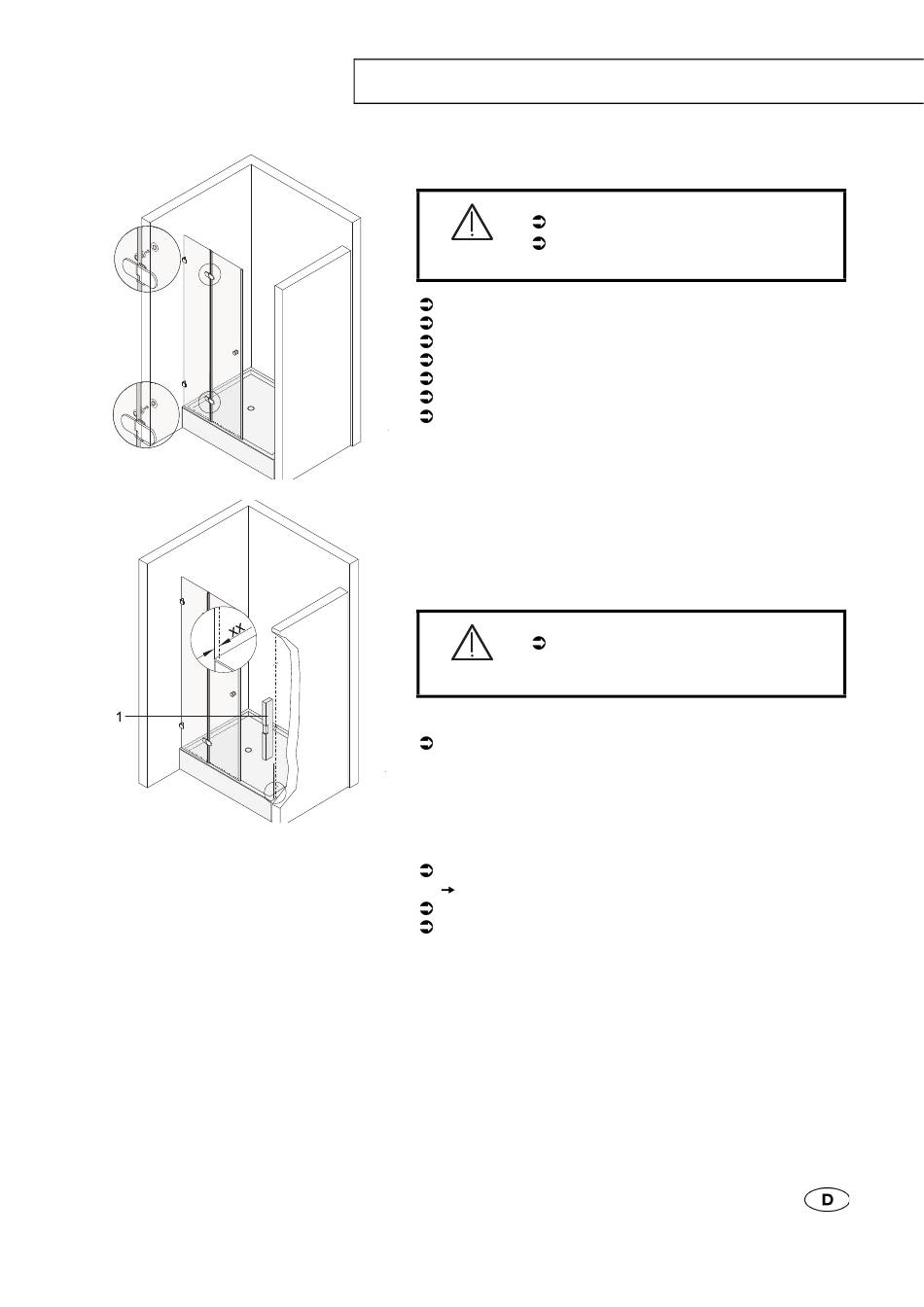

MONTAGE DER DUSCHE
Tür (Scharnier) montieren und ausrichten
Glas platzt ab!
Vorsicht
Tür auf Wannenrand stellen.
Zwischen Tür und Wannenrand 8 mm Holzunterlage legen.
Scharnier an Festteil montieren.
Tür und Festteil mittels Exzenter im Scharnier ausrichten.
Sicherstellen, dass Tür und Seitenteil oben bündig sind.
Sicherstellen, dass zwischen Tür und Festteil 8 mm Abstand ist.
Schrauben anziehen.
Befestigungslöcher Alu flach 8x10 anzeichnen
Hinweis
Befestigungslöcher ausschließlich an der Anschlagseite anzeichnen.
Anschlagseite auf Glasplan beachten.
Verletzungsgefahr und Beschädigungen!
Warnung
Befestigungslöcher wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeichnen:
xx = Einrückmaß auf Glasskizze = Außenkante Alu flach 8 x 10
Bohrungen anzeichnen.
Bohrungen körnen.
Scharnier vorsichtig an Tür ansetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
fällt.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
9
