MONTAGE DER DUSCHE
6

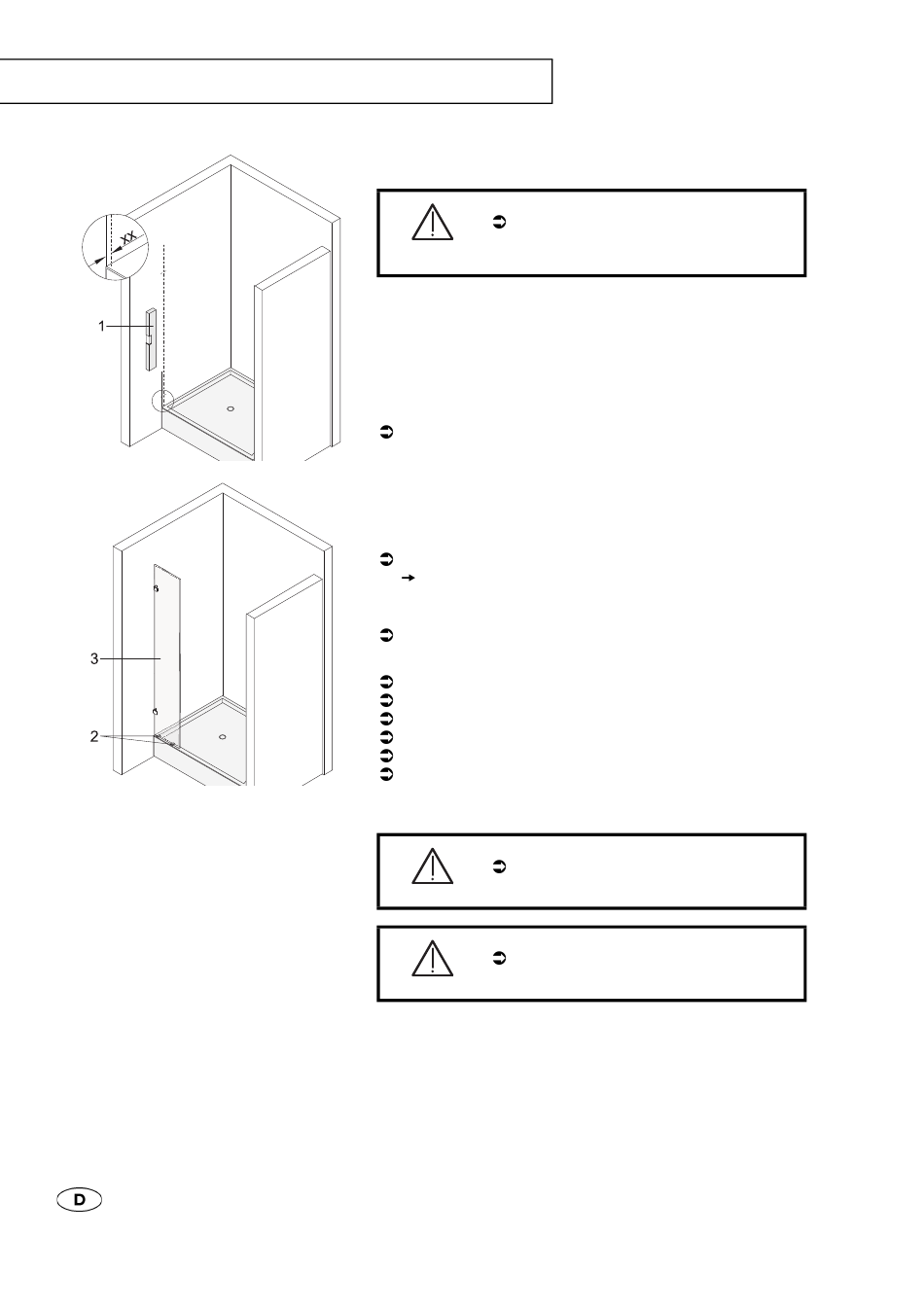

Befestigungslöcher Festteil anzeichnen
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas
auf Glasskizze.
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeichnen:
xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkante Glas auf Glasskizze:
Ausrichtlinie von Außenkante Glas 31 mm nach innen anzeichnen.
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 3 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Befestigungslöcher Festteil bohren und dübeln
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
