MONTAGE DER DUSCHE

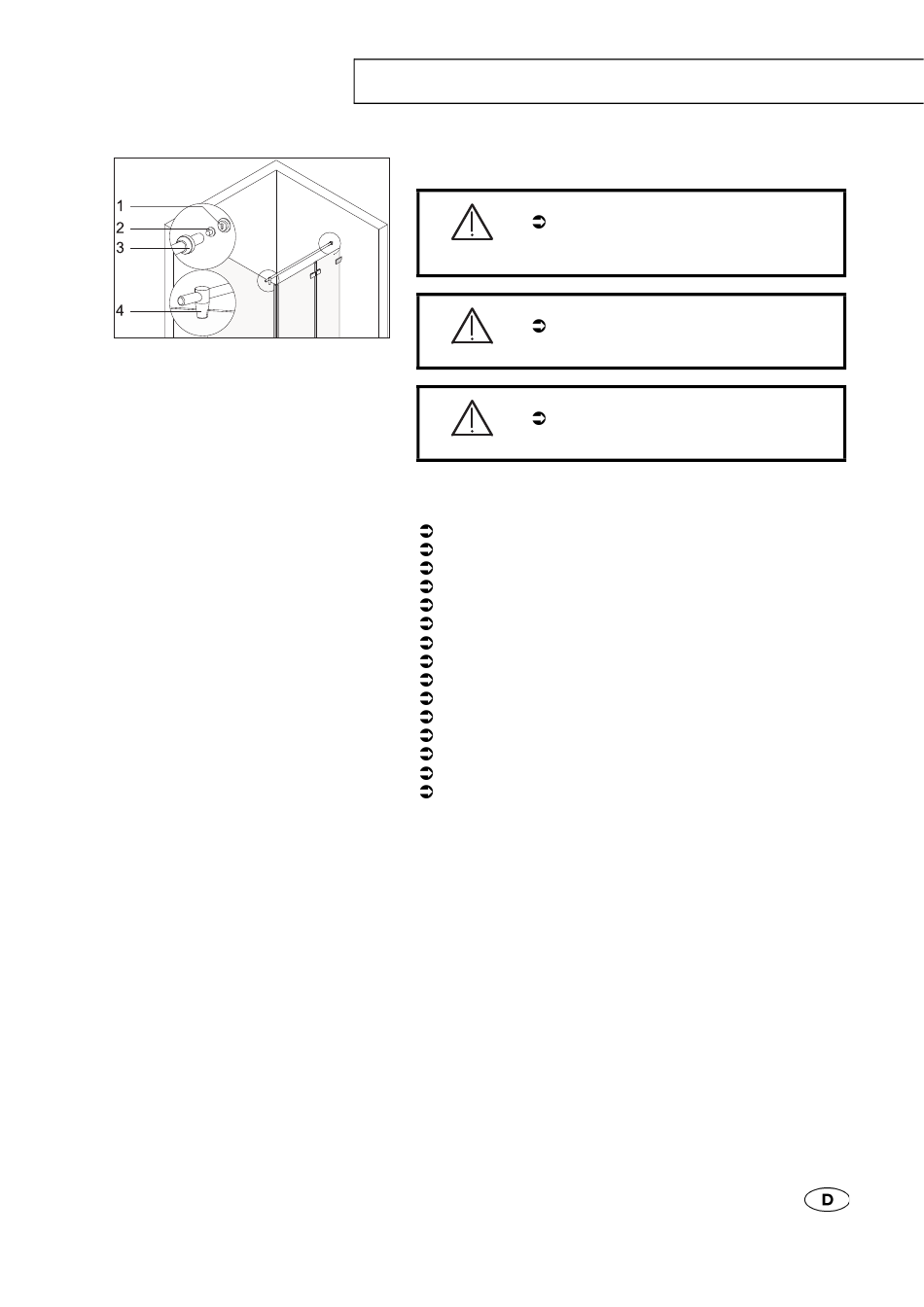

Haltestange Glas-Wand montieren
Verletzungsgefahr und Beschädigungen!
Warnung
Verletzungsgefahr und Beschädigungen!
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange.
Sicherstellen, dass die Tür geschlossen ist.
Überwurfmutter 3 auf Haltestange schieben.
Flansch 2 an Haltestange schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Wasserwaage ausrichten.
Umriss Flansch 2 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
Befestigungsloch ankörnen.
Befestigungsloch mit geeignetem Werkzeug bohren.
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Wandhalter 1 an Wand schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Überwurfmutter 3 an Wandhalter 1 montieren.
Alle Schrauben festziehen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
15
