MONTAGE DER DUSCHE

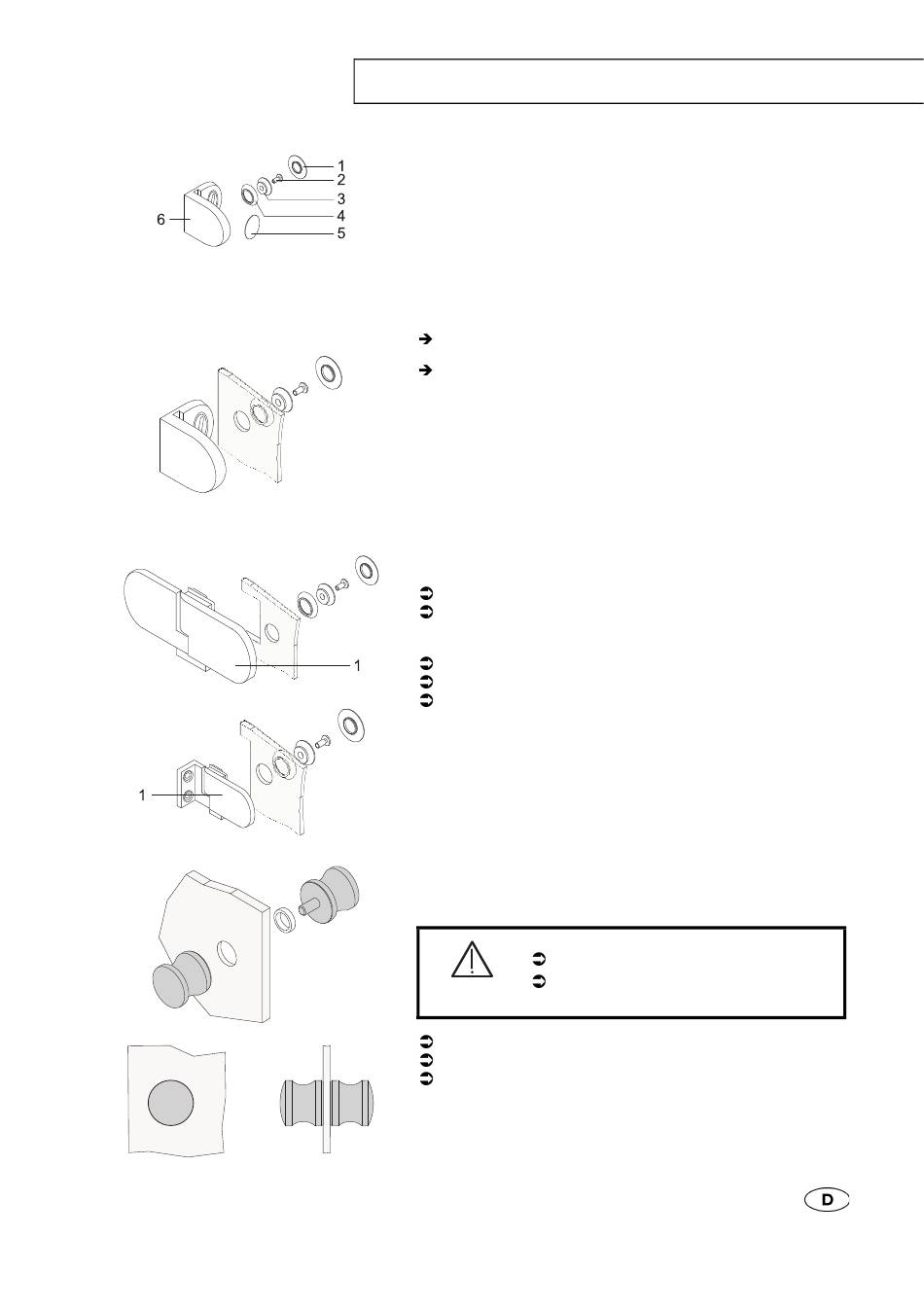

Legende Wandwinkel:
1. Schraubkappe
2. Klemmschraube
3. Konus
4. Ring
5. Clipskappe
6. Wandwinkel
Hinweis
Da die Abstände der Bohrungen unterschiedlich sind:
Bohrmaße der Festteile nach Glasplan prüfen und entsprechend
montieren.
Anschlagseite des Glasplans beachten. Glasplan zeigt die Innenansicht.
Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil schieben.
Wandwinkel an Festteil schrauben.
Scharniere an Tür montieren
Scharnier 1 mit Führungen in Aussparung der Tür schieben.
Scharnier 1 an Tür montieren.
Sicherstellen, dass Scharnier in Aussparung zum montieren komplett
nach oben geschoben ist.
Bild: Scharnier
Bild: Scharnier 90°
Griffe montieren
Glas platzt ab!
Vorsicht
Dichtring auf Gewinde des Griffinnenteils schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
Griffaußenteil an Griffinnenteil schrauben.
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
teil liegt.
